Кабельный лоток — гнутый стальной профиль для прокладки кабельных трасс. Серийные сечения от 35×50 до 100×600 мм, сталь 0,45–1,5 мм, длина хлыста 2000 и 3000 мм. Цена начинается от 105 ₽ за метр и растёт с толщиной: у сечения 50×100 от 198 до 583 ₽/м.
данные 07.2026 ·
Цены по сечению и толщине стали
Стоимость кабельного лотка определяют сечение и толщина стали. У сечения 50×100 мм метр стоит 198 ₽ при толщине 0,7 мм и 583 ₽ при 1,5 мм. Крупные сечения дороже: 100×600 мм при 1,5 мм обходится в 2600 ₽ за метр. Цены приведены для базовой оцинковки по методу Сендзимира.
| Сечение (высота × ширина), мм | 0,7 мм | 1,0 мм | 1,2 мм | 1,5 мм |
|---|---|---|---|---|
| 50 × 100 | 198 | 394 | 457 | 583 |
| 50 × 200 | 314 | 555 | 670 | 828 |
| 50 × 300 | 358 | 658 | 837 | 1 053 |
| 80 × 100 | 324 | 554 | 692 | 824 |
| 80 × 200 | — | 741 | 956 | 1 138 |
| 100 × 200 | — | 862 | 1 074 | 1 300 |
| 100 × 400 | — | 1 062 | 1 834 | 2 050 |
| 100 × 600 | — | 1 347 | 2 327 | 2 600 |
Нет вашей толщины или материала?
Источники: открытые прайсы 1 исполнителя Сибири (федеральный прайс) · данные на 07.2026 · Рекомендованные цены одного федерального производителя (ЭКФ), прайс от 21.07.2026 — не среднерыночные
Цены — рыночный ориентир по опубликованным прайсам исполнителей, носят информационный характер и не являются публичной офертой (ст. 435, п. 2 ст. 437 ГК РФ). Точная стоимость зависит от материала, объёма, сложности контура и загрузки цеха — рассчитывается по вашему файлу.
Сколько стоит покрытие
Покрытие меняет цену сильнее толщины металла. На одном типоразмере 80×100 мм при 1,0 мм базовая оцинковка Сендзимира стоит 554 ₽ за метр, горячее цинкование HDZ — 1052 ₽, почти вдвое дороже. Порошковая окраска по RAL добавляет к базовой цене примерно столько же. Нержавейка дороже кратно.
| Покрытие (лоток 80 × 100 мм) | 0,7–0,8 мм | 1,0 мм | 1,2 мм | 1,5 мм |
|---|---|---|---|---|
| Сендзимир (базовая оцинковка) | 324 | 554 | 692 | 824 |
| HDZ (горячее цинкование) | 798 | 1 052 | 1 385 | 1 648 |
| RAL (порошковая окраска) | 883 | — | — | — |
Нет вашей толщины или материала?
Источники: открытые прайсы 1 исполнителя Сибири (федеральный прайс) · данные на 07.2026 · Рекомендованные цены одного производителя (ЭКФ) на 21.07.2026 — показывают соотношение покрытий, не рынок
Цены — рыночный ориентир по опубликованным прайсам исполнителей, носят информационный характер и не являются публичной офертой (ст. 435, п. 2 ст. 437 ГК РФ). Точная стоимость зависит от материала, объёма, сложности контура и загрузки цеха — рассчитывается по вашему файлу.

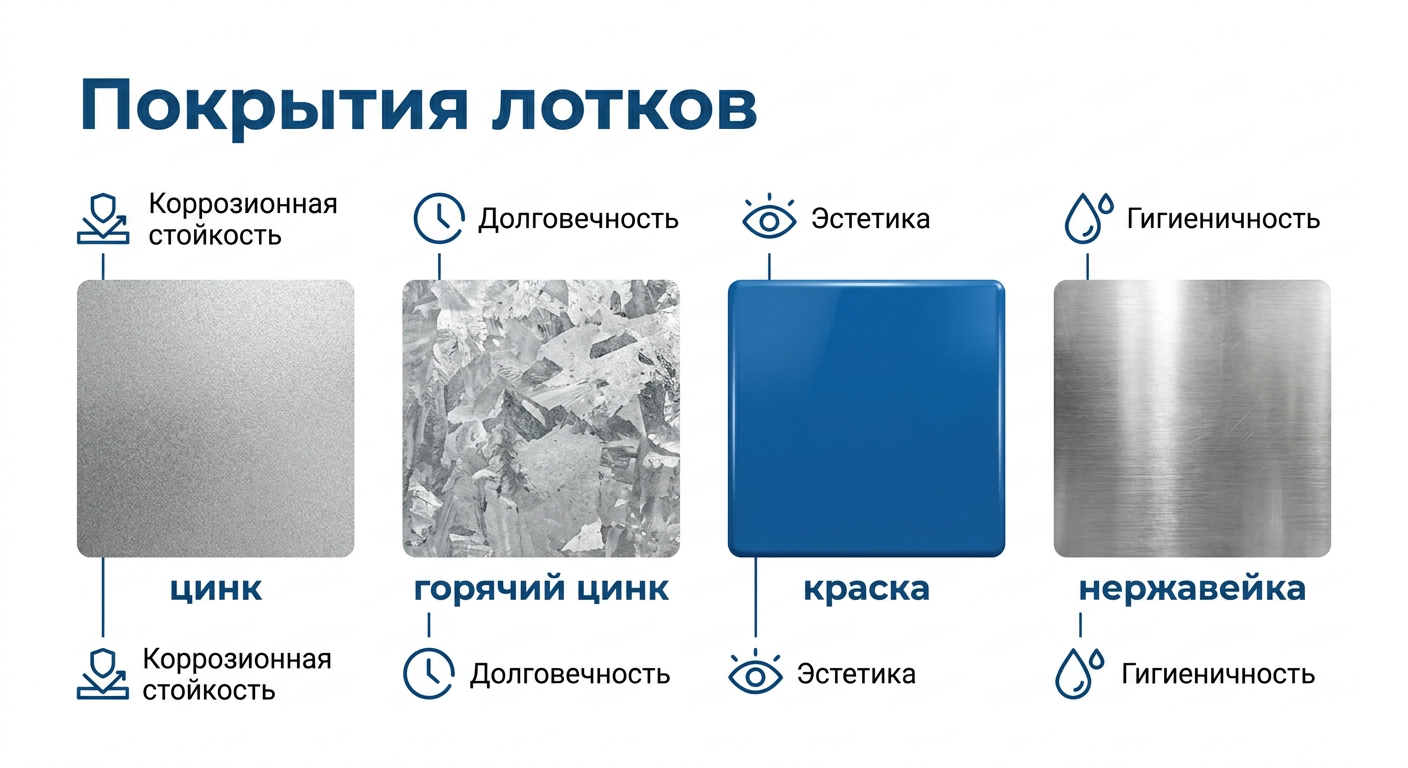

| Покрытие | Где применяют | Цена к базовой |
|---|---|---|
| Сендзимир | сухие отапливаемые помещения, офисы, щитовые | базовая |
| HDZ, горячее цинкование | улица, неотапливаемые цеха, влажные среды | примерно вдвое |
| RAL, порошковая окраска | интерьеры и там, где нужен цвет | выше базовой |
| INOX, нержавеющая сталь | пищевые и химические производства | кратно выше |
Соотношение снято по прайсу ЭКФ 21.07.2026 на одинаковых типоразмерах. Для сибирской улицы выбор идёт между HDZ и нержавейкой — Сендзимир там не живёт.
Калькулятор кабельной трассы
Считаем длину трассы в хлыстах и ориентировочную стоимость по выбранному сечению.
Расчёт учитывает только сам лоток. Крепёж, подвесы, углы, тройники и крышки считаются отдельно и заметно добавляют к смете трассы.
Как выбрать сечение

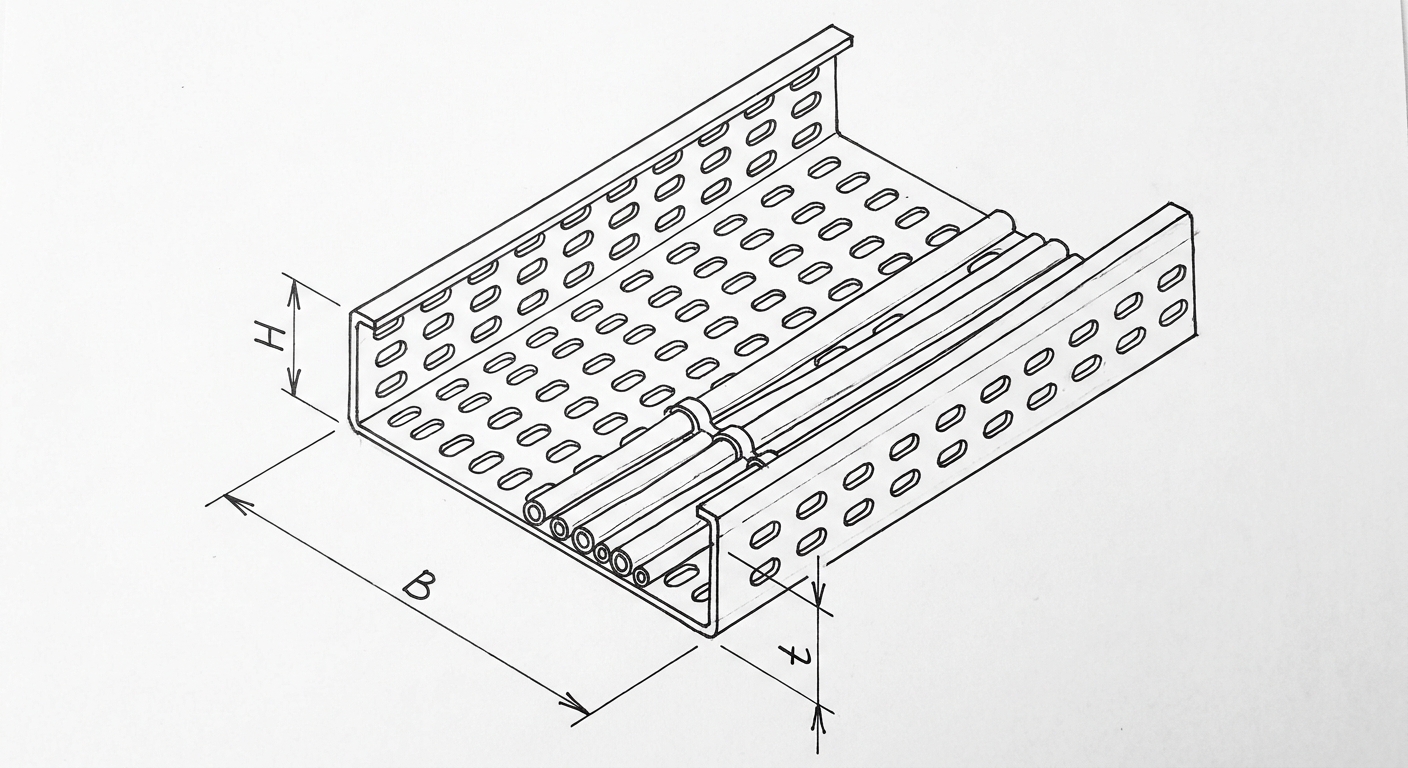

Ширину считают по сумме диаметров кабелей с раскладкой в один слой плюс запас 30 процентов на развитие: для силовых линий однослойная раскладка обязательна, иначе кабель греется. Высоту борта берут 35–50 мм под слаботочку и 80–100 мм под силовые трассы. Ряд ширин серийный: 50, 100, 150, 200, 300, 400, 500 и 600 мм.

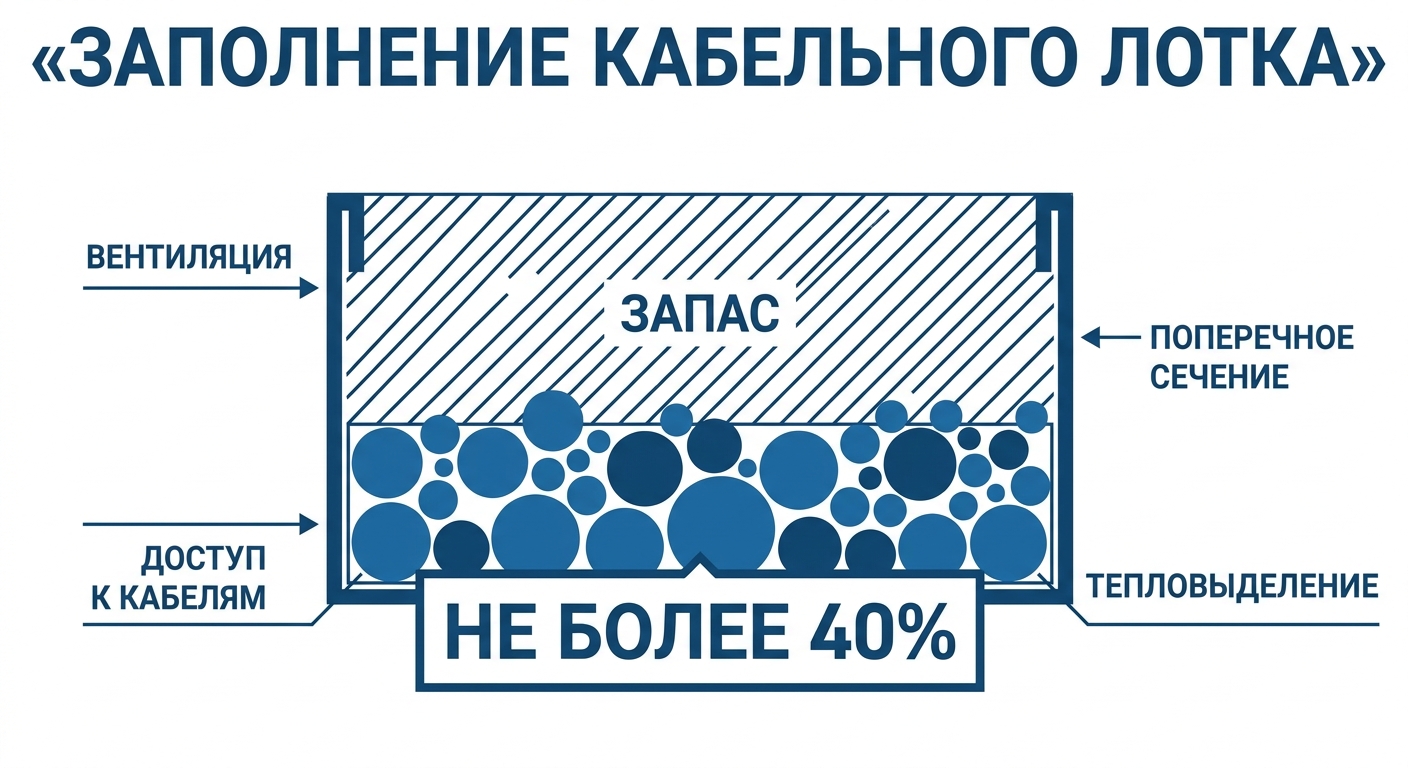

Расчёт заполнения лотка по ПУЭ
Заполнение кабельного лотка по ПУЭ ограничено: силовые кабели укладывают в один слой, суммарная площадь кабелей не превышает 40 процентов сечения лотка. Остальное сечение идёт на теплоотвод и запас на развитие трассы. Полезную площадь считают как произведение ширины на высоту борта, затем берут 40 процентов.
Порядок расчёта: посчитать площадь сечения лотка как ширину, умноженную на высоту борта; взять от неё 40 процентов; сложить площади по внешнему диаметру всех кабелей трассы; сумма кабелей должна уложиться в полученную величину. Для слаботочных линий норму заполнения допускается поднимать, для силовых однослойная раскладка обязательна — иначе кабель перегревается и теряет ток.
| Сечение Ш×Н | Площадь сечения | Под кабель при 40% | Кабелей Ø10 мм, шт |
|---|---|---|---|
| 50×50 | 2 500 | 1 000 | 12 |
| 100×50 | 5 000 | 2 000 | 25 |
| 100×80 | 8 000 | 3 200 | 41 |
| 150×50 | 7 500 | 3 000 | 38 |
| 150×80 | 12 000 | 4 800 | 61 |
| 200×80 | 16 000 | 6 400 | 82 |
| 200×100 | 20 000 | 8 000 | 102 |
| 300×80 | 24 000 | 9 600 | 123 |
| 300×100 | 30 000 | 12 000 | 153 |
| 400×100 | 40 000 | 16 000 | 205 |
| 500×100 | 50 000 | 20 000 | 256 |
| 600×100 | 60 000 | 24 000 | 307 |
Полная площадь — произведение ширины на высоту борта. По ПУЭ заполнение силовых кабельных трасс не превышает 40% сечения: остальное — теплоотвод и запас на раскладку в один слой. Число кабелей дано для внешнего диаметра 10 мм (площадь по габариту ≈ 78 мм²); для других диаметров считают по фактической сумме площадей.
Нормативная база: ГОСТ Р 52868, СП 76.13330, IEC 61537
Кабельные лотки нормирует ГОСТ Р 52868-2007, гармонизированный с международным IEC 61537: он задаёт типы, размеры и механические характеристики. Правила прокладки трасс регламентируют СП 76.13330.2016 и ПУЭ. Антикоррозийное покрытие — цинкование по Сендзимиру и горячее по ГОСТ 9.303 и ISO 1461. Класс нагрузки лотка подтверждают испытанием на прогиб.
| Документ | Что нормирует |
|---|---|
| ГОСТ Р 52868-2007 | лотки и лестничные системы: типы, размеры, механические характеристики |
| IEC 61537 | международный стандарт на кабеленесущие системы — база для ГОСТ Р 52868 |
| СП 76.13330.2016 | электротехнические устройства: правила прокладки кабельных трасс |
| ПУЭ, глава 2.1 | заполнение лотка, однослойная раскладка силовых кабелей, теплоотвод |
| ГОСТ 9.303 / ISO 1461 | покрытия: цинкование по Сендзимиру и горячее цинкование HDZ |
Механику лотка задаёт ГОСТ Р 52868 (гармонизирован с IEC 61537), правила прокладки — СП 76.13330 и ПУЭ, антикоррозийное покрытие — ГОСТ 9.303 и ISO 1461.

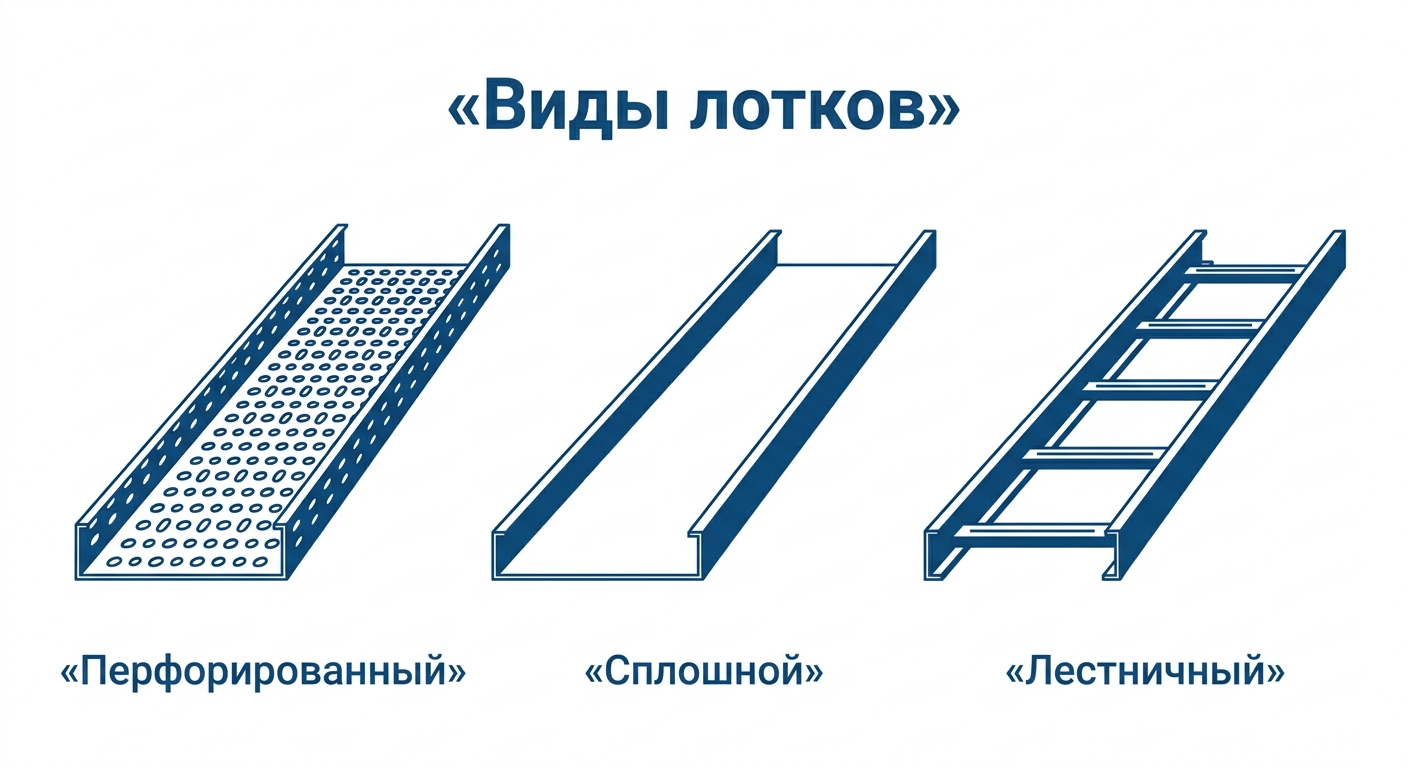

Перфорированный или сплошной
Перфорация облегчает лоток, отводит тепло от кабеля и позволяет крепить стяжки в любой точке. Сплошной лоток защищает кабель от пыли и капель сверху, поэтому его берут в запылённых цехах и под открытыми конструкциями. Разница в цене между исполнениями небольшая — выбор идёт по среде, а не по бюджету.
Нестандартные лотки
Лоток — это гнутый профиль из листа с перфорацией, то есть типовая работа листообработки: резка, пробивка отверстий, гибка и покрытие. Поэтому нестандартное сечение, длина или шаг перфорации изготавливаются по чертежу. Для расчёта нужны сечение, толщина, длина хлыста, тип перфорации и покрытие.
Справочники по кабельным лоткам в PDF
Скачать в PDF: Типоразмеры кабельных лотков — сечения, заполнение и виды. Несущая способность и заполнение — расчёт по ПУЭ. Покрытия лотков — цинк, горячий цинк, RAL, нержавейка.
Как заказать
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Чем перфорированный лоток отличается от неперфорированного?
Перфорация облегчает конструкцию, отводит тепло от кабеля и даёт крепить стяжки в любом месте. Неперфорированный защищает кабель от пыли и капель сверху. По цене они близки, выбор идёт по среде и требованиям к охлаждению кабельной линии.
Какую толщину стали выбрать для лотка?
Ходовой ряд — 0,55, 0,7, 1,0, 1,2 и 1,5 мм. Тонкие берут для лёгких слаботочных трасс, 1,0–1,5 мм — под силовой кабель и большие пролёты между опорами. Цена растёт вместе с толщиной: у сечения 50×100 от 198 ₽/м при 0,7 мм до 583 ₽/м при 1,5 мм.
Чем отличается HDZ от оцинковки Сендзимира?
Сендзимир — тонкий слой цинка, нанесённый на лист до формовки, кромки после резки остаются незащищёнными. HDZ — горячее цинкование готового изделия целиком, включая кромки и отверстия. Для улицы и влажных помещений нужен HDZ, и он примерно вдвое дороже.
Как посчитать нужную ширину лотка?
Складывают диаметры всех кабелей с учётом раскладки в один слой и добавляют запас 30 процентов на развитие. Для силовых линий раскладка в один слой обязательна, иначе кабель греется. Ряд ширин серийный: 50, 100, 150, 200, 300, 400, 500 и 600 мм.
Какая высота борта нужна?
Ходовые высоты 35, 50, 80 и 100 мм. Борт 35–50 мм подходит для слаботочки и одного слоя кабеля, 80–100 мм берут под силовые трассы, где кабель тяжелее и нужен запас по объёму. Высота влияет на жёсткость лотка не меньше, чем толщина стали.
Какой пролёт между опорами допустим?
Зависит от толщины стали, сечения лотка и веса кабеля: чем тоньше металл и тяжелее заполнение, тем чаще ставят подвесы. Точный шаг берут из документации производителя на конкретную серию, а не из общего правила — при перегрузке лоток провисает.
Можно ли изготовить лоток нестандартного размера?
Да, лоток — это гнутый профиль из листа с перфорацией, поэтому нестандартное сечение и длина изготавливаются по чертежу. Для расчёта нужны сечение, толщина стали, длина хлыста, тип перфорации и покрытие.
Почему цена указана за метр, а продают хлыстами?
Серийные лотки поставляются отрезками по 2000 и 3000 мм, а прайс ведётся в рублях за метр для сопоставимости. При заказе объём округляют вверх до целого числа хлыстов, поэтому фактическая длина трассы почти всегда больше расчётной.
