Металлообработка по чертежам — изготовление детали или изделия по вашему DXF, а не по типовой номенклатуре. Цена складывается из переделов: резка от 10 ₽ за метр, врезы 1–6,5 ₽/шт, гибка от 10 ₽ за гиб, сварка от 15 ₽ за см шва, покраска 135–700 ₽/м². Расчёт с раскладкой возвращаем за 1 рабочий день.
данные 07.2026 ·
Из чего складывается цена заказа по чертежу
Цена заказа по чертежу — сумма переделов: метры реза по толщине (медиана Сибири 19 ₽/м для стали 1 мм, 120 ₽/м для 10 мм), врезы 1–6,5 ₽ за штуку, гибы 10–220 ₽ по длине и толщине, сварка от 15 ₽/см шва, покраска по цвету 250–490 ₽/м². Минималки площадок считаются на заказ, не на операцию.
Раскладку по резке можно прикинуть в калькуляторе на странице лазерной резки — он считает по тем же таблицам, что опубликованы, без отправки данных.
| Изделие | Переделы | Подробнее |
|---|---|---|
| Плоская деталь | резка | лазерная резка |
| Гнутая деталь, кронштейн | резка + гибка | гибка |
| Корпус, короб, шкаф | резка + гибка + сварка + покраска | покраска по RAL |
| Рама, каркас, ферма | раскрой + сварка | металлоконструкции |
| Вал, втулка, фланец | токарка / фрезеровка | токарно-фрезерные |
| Толстый лист, медь, латунь | плазма / гидроабразив | выбор технологии резки |
Калькулятор комплекта по чертежу
Комплект складывается из операций: резка, гибка, сварка, покраска. Считаем сразу все на одной детали.
Комплексная деталь считается по сумме операций, но на практике площадка даёт скидку на тираж и добавляет наладку. Точная цифра — по файлу.
Источники: открытые прайсы 6 исполнителей Сибири (Томск, Новосибирск, Иркутск) · данные на 07.2026 · разброс между исполнителями 2–3×
Цены — рыночный ориентир по опубликованным прайсам исполнителей, носят информационный характер и не являются публичной офертой (ст. 435, п. 2 ст. 437 ГК РФ). Точная стоимость зависит от материала, объёма, сложности контура и загрузки цеха — рассчитывается по вашему файлу.
Почему один заказ дешевле трёх отдельных
Минимальный заказ у площадок считается на заказ целиком: раздельные заказы на резку (1500–3000 ₽ минималки) и покраску (минимум 15 м² у части площадок) дают два порога вместо одного. Деталь не переезжает между цехами, за геометрию всей цепочки отвечает один исполнитель — спорить о браке не с кем.
Как подготовить чертёж и файл
Файл для изготовления по чертежу — DXF: контуры на нулевом слое, замкнутые, без сплайнов и 3D-полилиний, масштаб 1:1, тексты переведены в контуры. Для гибки укажите базу простановки размеров — по внешнему или внутреннему контуру. Подойдут также DWG, STEP и PDF — по PDF исполнитель строит DXF сам.
- Контур замкнутый, в масштабе 1:1, единицы — миллиметры
- Без сплайнов и 3D-полилиний — заменить на полилинии, тексты перевести в контуры
- DXF предпочтителен: считается без перечерчивания, быстрее всего
- По PDF-чертежу исполнитель строит DXF — это добавляет время на подготовку
| Параметр | Зачем |
|---|---|
| Марка и толщина металла | определяют технологию и цену |
| Количество, шт | партия меняет цену за штуку |
| Цвет RAL | если нужна покраска — цвет меняет ставку почти в 2 раза |
| Срок | влияет на подбор исполнителя по загрузке |
| Улица или помещение | определяет антикор и тип порошка |
| Критичные размеры | те, что должны сохраниться после сварки |
Что делать, если чертежа нет
Для расчёта хватит эскиза от руки с габаритами, образца изделия или описания задачи: что за изделие, где стоит, какие нагрузки. Часть площадок Сибири делает конструкторскую проработку и чертёж по эскизу — это 1–3 дня работы, после чего запускают изготовление. Без размеров дают только ориентир цены.
Что должно быть на чертеже для расчёта
Расчёт по чертежу требует минимума сведений: масштаб 1:1 или проставленные размеры, марку и толщину материала, допуски на критичные размеры, радиусы гибов, тип и катет сварных швов, покрытие с цветом RAL и количество деталей. Без размеров и марки материала расчёт невозможен. Полный чертёж ускоряет ответ до 1 дня.
| Требование | Зачем |
|---|---|
| Масштаб 1:1 или проставленные размеры | без размеров расчёт невозможен |
| Марка и толщина материала | определяет технологию и цену |
| Допуски на критичные размеры | квалитет задаёт трудоёмкость |
| Радиусы гибов | проверка выполнимости на листогибе |
| Тип и катет сварных швов | объём сварки и контроля |
| Покрытие и цвет RAL | передел покраски |
| Количество деталей | серия дешевле единицы |
Форматы файлов — DXF/DWG идут на резку напрямую, PDF нужен с размерами, STEP — для 3D-деталей
Какие изделия делают по чертежу

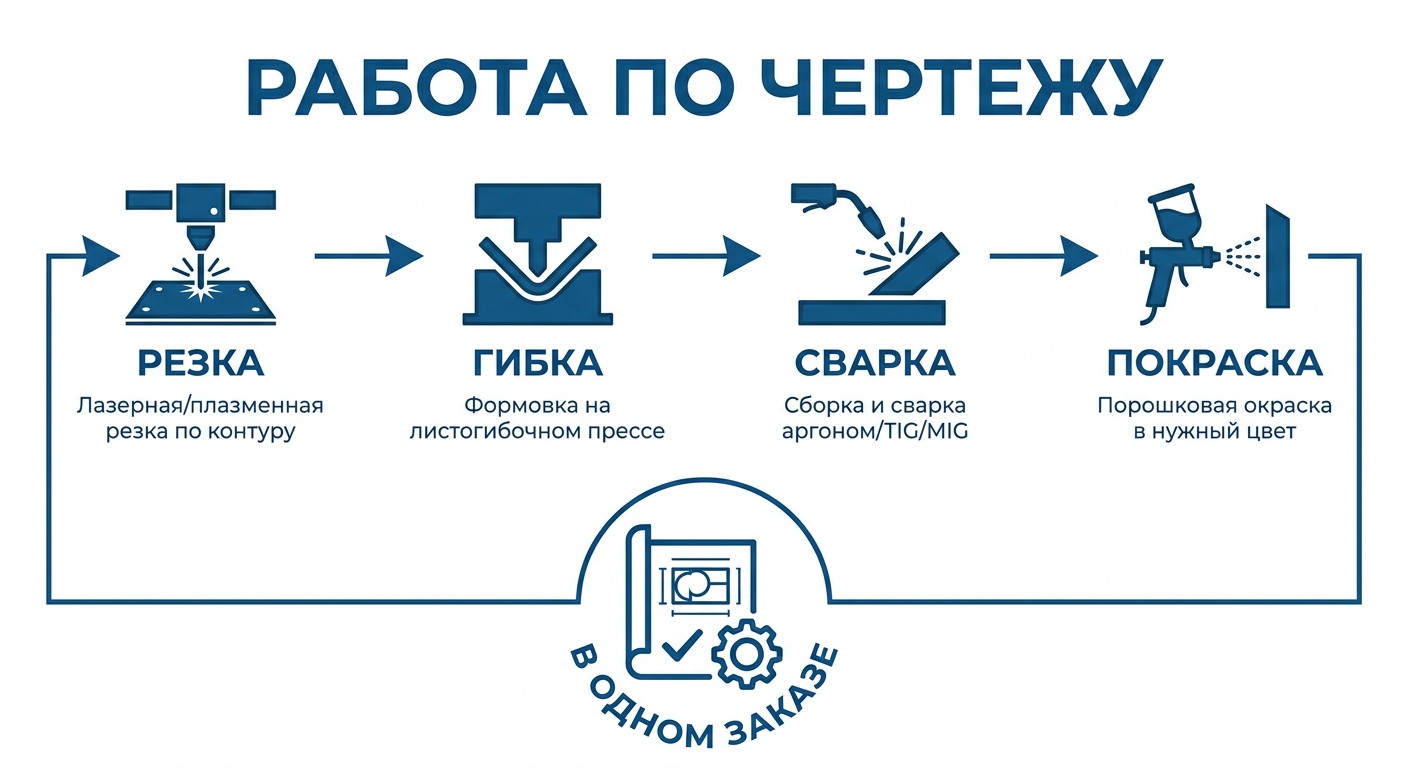

По чертежу изготавливают изделия любой сложности переделов. Плоская деталь — только резка, 1 передел. Кронштейн — резка и гибка, 2 передела. Корпус или короб — резка, гибка, сварка и покраска по RAL, до 4 переделов. Рама или каркас — раскрой и сварка профиля. Комплект из 4 операций дороже одной резки в 3–5 раз.
Раскладка изделий по переделам — в карте изготовления по чертежу.
| Изделие | Переделы | Подробнее |
|---|---|---|
| Плоская деталь | резка | лазерная резка |
| Гнутая деталь, кронштейн | резка + гибка | гибка |
| Корпус, короб, шкаф | резка + гибка + сварка + покраска | покраска по RAL |
| Рама, каркас, ферма | раскрой + сварка | металлоконструкции |
| Вал, втулка, фланец | токарка / фрезеровка | токарно-фрезерные |
| Толстый лист, медь, латунь | плазма / гидроабразив | выбор технологии резки |
Форматы файлов: DXF, DWG, STEP, PDF
DXF и DWG идут на лазерную резку напрямую — это 2 предпочтительных формата. PDF годится, если на нём проставлены все размеры. STEP нужен для объёмных деталей под токарку и фрезеровку. Фото эскиза в JPG хватает для предварительной оценки. Растровая картинка без размеров на станок не идёт — по ней дают лишь ориентир, точный расчёт задержится на 1–2 дня.
| Формат | Что это | Годится | Комментарий |
|---|---|---|---|
| DWG | чертёж AutoCAD | да | предпочтительный формат |
| DXF | обменный формат чертежа | да | идёт на лазерную резку напрямую |
| чертёж на печать | да | нужны проставленные размеры | |
| JPG / фото эскиза | эскиз от руки | да | хватает для предварительного расчёта |
| STEP / 3D-модель | объёмная модель | у части площадок | уточняется при подборе исполнителя |
Что влияет на срок изготовления по чертежу
Срок складывается из очереди на оборудование и числа переделов. Плоская деталь на резке — 1–3 дня, комплект с гибкой, сваркой и покраской — 5–10 рабочих дней, потому что покраска добавляет цикл полимеризации. Проработка чертежа по эскизу добавляет 1–3 дня. Серия дольше единицы по машинному времени, но дешевле за штуку.
Как проходит заказ: от файла до отгрузки
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Справочник по изготовлению по чертежам в PDF
Скачать в PDF: Металлообработка по чертежам — операции, форматы, точность, цена.
Частые вопросы
Можно ли изготовить деталь по моему чертежу?
Да, это основной формат работы. Пришлите DXF: нулевой слой, замкнутые контуры, без сплайнов и 3D-полилиний, масштаб 1:1. Укажите марку и толщину металла и количество. Подберём исполнителя и вернём расчёт в течение рабочего дня.
Из чего складывается цена заказа по чертежу?
Из метров реза (медиана по Сибири 19 ₽/м для стали 1 мм, 120 ₽/м для 10 мм), врезов (1–6,5 ₽/шт), гибов (10–220 ₽ в зависимости от длины и толщины), сварки (от 15 ₽/см шва) и покраски (135–700 ₽/м² по цвету и площадке).
Что дешевле: заказать всё в одном месте или по частям?
В одном. Минимальные заказы у площадок считаются на заказ, а не на операцию, поэтому раздельные заказы на резку и покраску дают два порога вместо одного. Плюс деталь не ездит между цехами, а за геометрию всей цепочки отвечает один исполнитель.
А если у меня нет чертежа?
Достаточно эскиза от руки с габаритами, образца или описания задачи: что за изделие, где стоит, какие нагрузки. Часть площадок Сибири делает конструкторскую проработку под собственное производство — подберём такую.
Вы сами производите?
Нет. Мы инфо-ресурс: подбираем исполнителя среди производств Сибири, считаем стоимость по рыночным ставкам с указанием источника и даты и передаём заказ. За изготовление отвечает исполнитель, за подбор и расчёт — мы.
Зачем вы, если можно обратиться в цех напрямую?
Потому что «цех» — это не один адрес. Лазер до 16–30 мм, гибка до 3000 мм, камера покраски 4000×2000×2200 — это разные площадки с разной загрузкой и ставками, разброс цен 2–5×. Мы знаем, у кого что стоит, и собираем цепочку под конкретный чертёж.
Какой минимальный заказ?
У каждой площадки свой: на резку по открытым прайсам 1500–3000 ₽, на покраску встречается минимум 15 м². Единичная деталь часто упирается в минималку — тогда подбираем площадку с разовыми заказами либо предлагаем добрать партию.
Что вы делаете, если типовое изделие не подходит?
Это основной случай. Когда серийный корпус или щит не проходит по габариту, вводам или классу защиты — считаем изготовление по вашему чертежу: резка, гибка, сварка, покраска и сборка под задачу. Пришлите чертёж или эскиз.
