Степень защиты корпуса по ГОСТ 14254 — IP31, IP54, IP65: что означают 2 цифры и какой выбрать
Расшифровка обеих цифр кода IP и матрица «степень защиты → место установки» — без каталога, только выбор.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru
Степень защиты корпуса обозначается двумя цифрами по ГОСТ 14254. Первая — защита от твёрдых тел и пыли, от 0 до 6. Вторая — от воды, от 0 до 9. IP31 — сухое помещение, IP54 — пыль и влага, IP65 — улица и мойка струёй.
данные 07.2026 ·

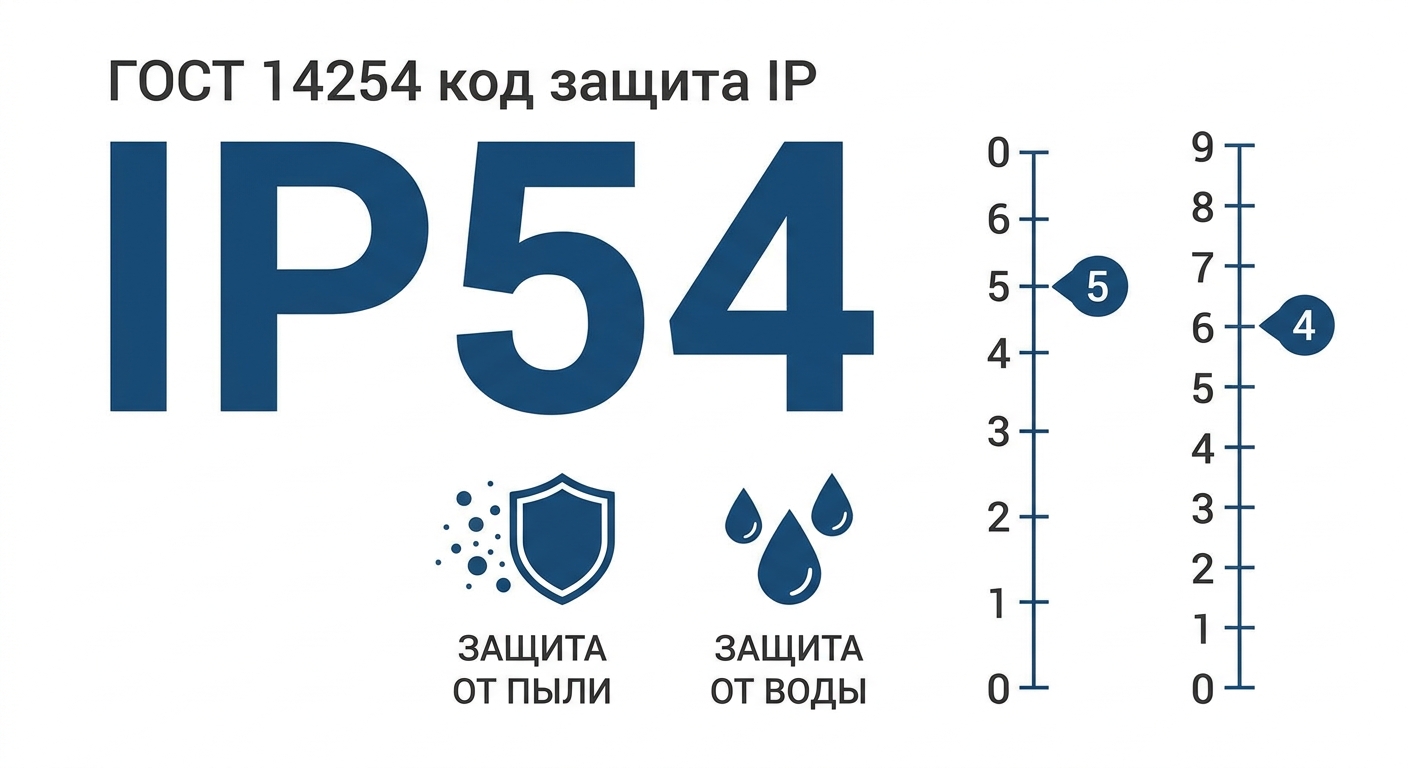

Как читать код IP: первая и вторая цифра
Степень защиты корпуса по ГОСТ 14254 обозначается двумя цифрами. Первая цифра от 0 до 6 — защита от проникновения твёрдых тел и пыли, где 6 означает полную пыленепроницаемость. Вторая цифра от 0 до 9 — защита от воды, где 5 означает защиту от струи. Пример: IP65 — пыленепроницаемый корпус, защищённый от струи воды.
| Цифра | Первая — твёрдые тела и пыль | Вторая — вода |
|---|---|---|
| 1 | предметы от 50 мм (тыльная сторона руки) | вертикально падающие капли |
| 2 | предметы от 12,5 мм (палец) | капли при наклоне корпуса до 15° |
| 3 | предметы от 2,5 мм (инструмент) | дождь, брызги под углом до 60° |
| 4 | предметы от 1 мм (проволока) | брызги со всех направлений |
| 5 | пыль частично, работе не мешает | струя воды |
| 6 | полная пыленепроницаемость | сильная струя воды |
По ГОСТ 14254 (код IP). Вторая цифра доходит до 9 — погружение и мойка под давлением; в корпусах ходовые значения 1, 4 и 5.
Первая цифра IP: защита от твёрдых тел и пыли
Первая цифра кода IP по ГОСТ 14254 идёт от 0 до 6 и означает защиту от твёрдых тел. Цифра 1 — тела от 50 мм, 2 — от 12,5 мм (палец), 3 — от 2,5 мм, 4 — от 1 мм (проволока), 5 — частичная защита от пыли, 6 — полная пыленепроницаемость. Проверяют щупом или в пылевой камере с тальком.
| Цифра | Защита от твёрдых тел | Испытательный объект / метод |
|---|---|---|
| 0 | защиты нет | не испытывают |
| 1 | тела от 50 мм — тыльная сторона руки | жёсткий шар Ø 50 мм, усилие 50 Н |
| 2 | тела от 12,5 мм — палец | шарнирный испытательный палец Ø 12 мм, длина 80 мм |
| 3 | тела от 2,5 мм — инструмент, толстая проволока | стальной щуп Ø 2,5 мм, усилие 3 Н |
| 4 | тела от 1 мм — проволока, винты | стальной щуп Ø 1 мм, усилие 1 Н |
| 5 | пыль частично — отложения работе не мешают | пылевая камера, тальк, разрежение внутри оболочки |
| 6 | полная пыленепроницаемость | пылевая камера 8 часов, проникновение пыли исключено |
Первая цифра по ГОСТ 14254 (IEC 60529). Цифры 1–4 проверяют щупом на недоступность токоведущих частей, 5–6 — в пылевой камере с тальком.
Вторая цифра IP: защита от воды до девятого уровня
Вторая цифра кода IP по ГОСТ 14254 идёт от 0 до 9. Цифра 1 — вертикальные капли, 3 — дождь под углом, 4 — брызги, 5 — струя из сопла 6,3 мм, 6 — сильная струя, 7 — погружение до метра, 8 — глубокое погружение, 9 — мойка горячей струёй под давлением. В корпусах щитов ходовые значения 1, 4 и 5.
| Цифра | Защита от воды | Условие испытания |
|---|---|---|
| 0 | защиты нет | не испытывают |
| 1 | вертикально падающие капли | капельница над корпусом, 10 минут |
| 2 | капли при наклоне корпуса до 15° | капельница, наклон в четырёх положениях по 2,5 минуты |
| 3 | дождь и брызги под углом до 60° от вертикали | качающаяся дуга или насадка-распылитель, 10 минут |
| 4 | брызги со всех направлений | распыление по кругу 360°, 10 минут |
| 5 | струя воды из сопла Ø 6,3 мм | струя 12,5 л/мин с 2,5–3 м, 1 минута на м² |
| 6 | сильная струя из сопла Ø 12,5 мм | струя 100 л/мин с 2,5–3 м, 1 минута на м² |
| 7 | кратковременное погружение | погружение на глубину до 1 м, 30 минут |
| 8 | длительное погружение под давлением | условия по договорённости с изготовителем, глубже 1 м |
| 9 | мойка горячей струёй под высоким давлением | струя 80 °C, 80–100 бар, четыре угла по 30 секунд (IP69) |
Вторая цифра по ГОСТ 14254. В металлических корпусах щитов ходовые значения 1, 4 и 5; 7–9 — специальные исполнения для пищевого и уличного оборудования.
Как испытывают корпус на степень защиты IP
Степень защиты IP подтверждают испытаниями по ГОСТ 14254. Первую цифру до 4 проверяют калиброванным щупом на недоступность токоведущих частей, цифры 5 и 6 — в пылевой камере с тальком под разрежением. Вторую цифру проверяют капельницей, распылителем или струёй воды из сопла нужного диаметра с нормированным расходом и временем.
Результат испытания фиксируют в протоколе, а сам код IP наносят на шильд корпуса. Заявленная в каталоге степень защиты без ссылки на протокол испытаний — это декларация изготовителя, а не подтверждённый результат.
Дополнительные литеры кода IP: A, B, C, D и H, M, S, W
После двух цифр кода IP по ГОСТ 14254 стандарт допускает литеры. Буквы A, B, C, D уточняют защиту от касания опасных частей рукой, пальцем, инструментом или проволокой. Буквы H, M, S, W несут вспомогательную информацию: высоковольтный аппарат, испытание в работе, в покое, защита от погоды.
| Литера | Группа | Что означает |
|---|---|---|
| A | доступ к опасным частям | защита от касания тыльной стороной руки |
| B | доступ к опасным частям | защита от касания пальцем |
| C | доступ к опасным частям | защита от касания инструментом Ø 2,5 мм |
| D | доступ к опасным частям | защита от касания проволокой Ø 1 мм |
| H | вспомогательная информация | высоковольтный аппарат |
| M | вспомогательная информация | испытание защиты от воды при работающем оборудовании |
| S | вспомогательная информация | испытание защиты от воды при неподвижном оборудовании |
| W | вспомогательная информация | защита от погодных условий |
Литеры по ГОСТ 14254 ставят после двух цифр, например IP54C или IP44M. В маркировке щитов встречаются редко, но нормируются стандартом.
Подбор степени защиты IP по условиям
Условия установки задают минимальные цифры кода IP по ГОСТ 14254 — калькулятор собирает код из ответов.
Читается как две цифры подряд: например 54 — это IP54. Если в последней строке единица, одного кода IP мало: нужен термошкаф с обогревом, потому что температуру IP не нормирует.

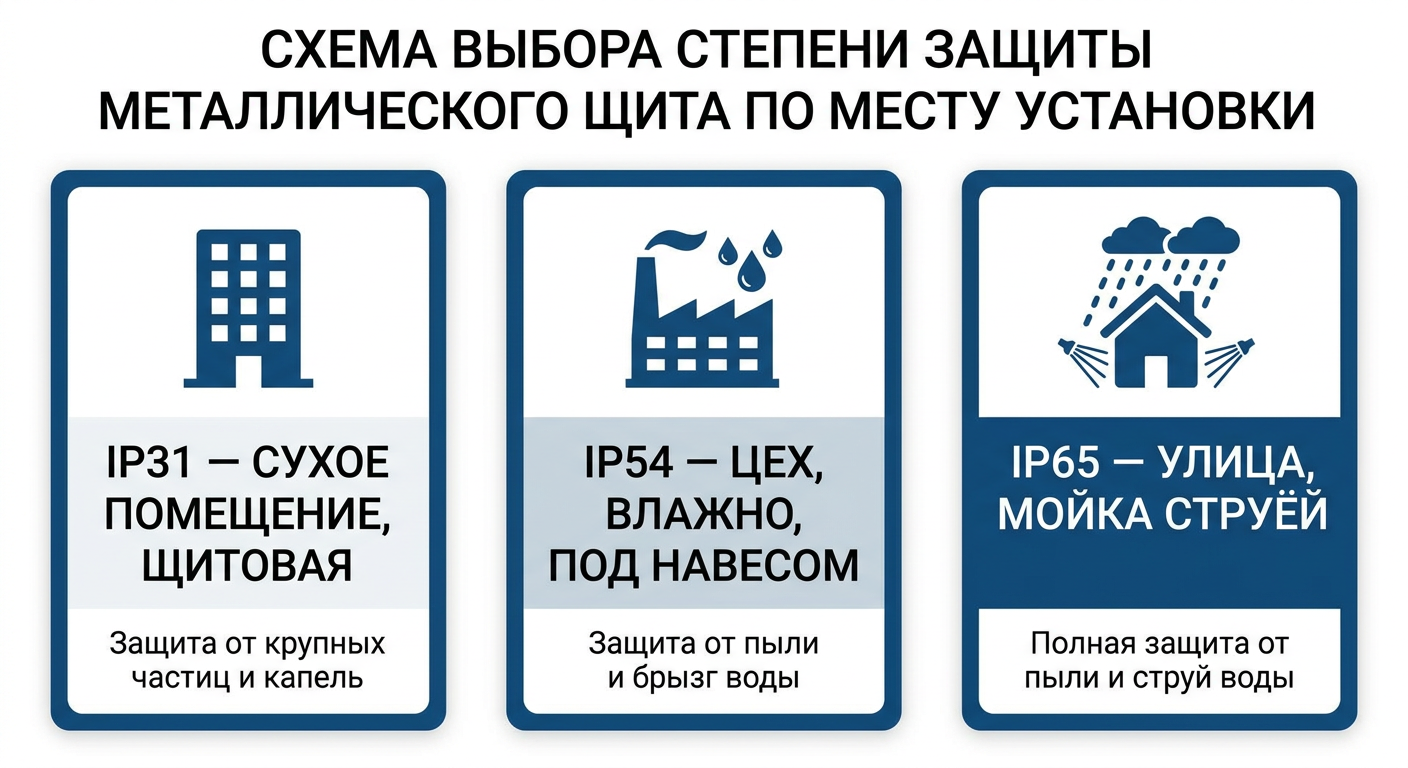

Таблица выбора: степень защиты → место установки
Степень защиты металлического корпуса выбирают по месту установки: IP31 — сухое отапливаемое помещение и щитовая, IP54 — цех, подвал, влажное помещение и установка под навесом, IP65 — открытая улица, мойка водяной струёй и пищевое производство. Разница конструктивная: у IP65 сплошной уплотнитель двери и герметичные вводы, у IP31 их нет.
| Степень защиты | Где применяют | Конструктивное отличие |
|---|---|---|
| IP31 | сухое отапливаемое помещение, щитовая, серверная | без уплотнителя, допускает вентиляционные жалюзи |
| IP54 | цех, подвал, влажное помещение, установка под навесом | уплотнитель по контуру двери |
| IP65 | открытая улица, мойка струёй, пищевое производство | сплошной уплотнитель, герметичные вводы, без жалюзи |
Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.

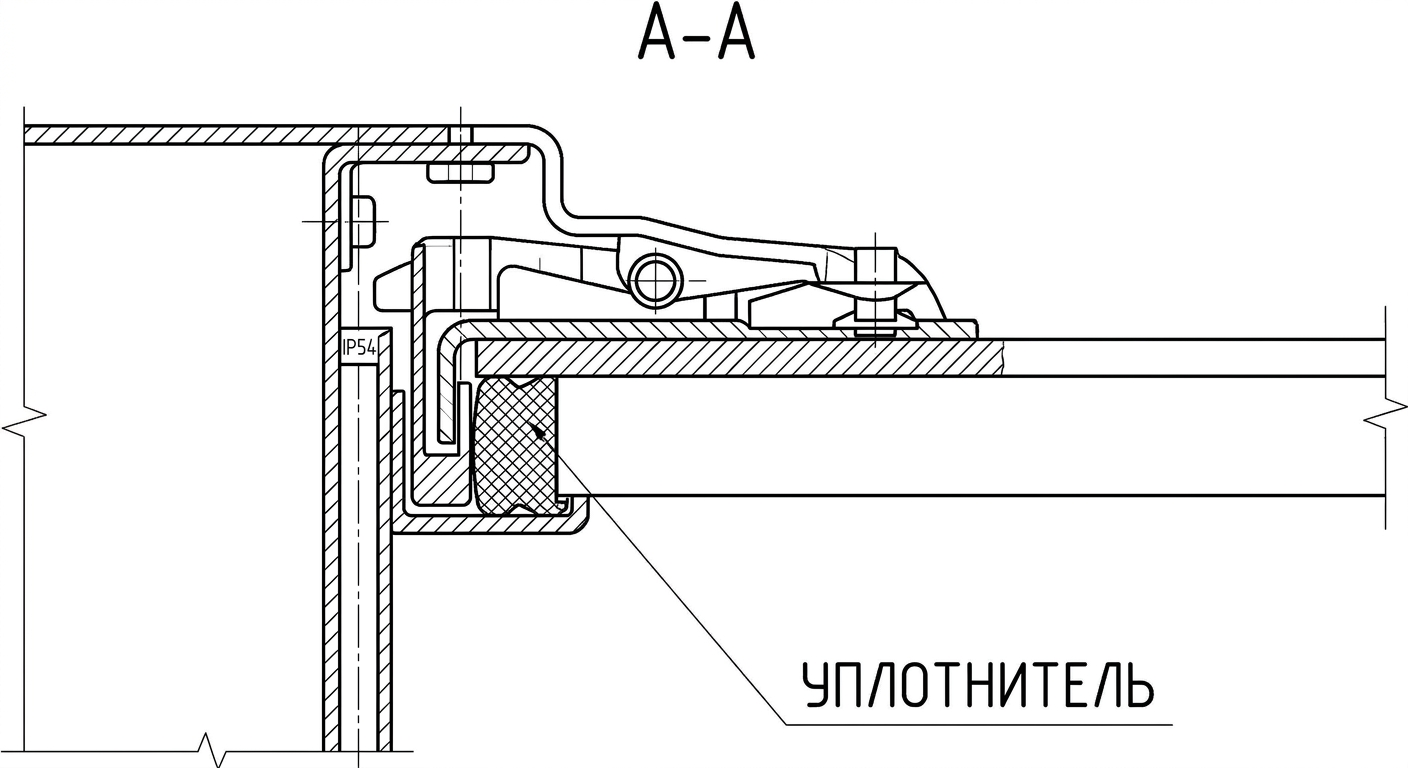

Чем конструктивно отличается корпус IP65 от IP31
IP65 имеет сплошной уплотнитель по контуру двери, герметичные кабельные вводы и не имеет вентиляционных жалюзи. IP31 — корпус без уплотнителя, допускает вентиляционные отверстия. Повышение степени защиты удорожает корпус: единой надбавки на рынке нет, разницу считает исполнитель по конкретному изделию.
IP и температура: почему IP65 не спасает в Сибири
Степень защиты IP не защищает от холода. Код IP по ГОСТ 14254 описывает только пыль и воду — температурного показателя в нём нет. Для наружной установки в Сибири при −60 °C корпуса IP65 недостаточно: нужен термошкаф с обогревом и терморегулятором, рассчитанный на диапазон −60…+40 °C.
Как устроен уличный шкаф с обогревом — на странице термошкафов.
Нормативная база: ГОСТ 14254, ГОСТ Р 51321.1, ТР ТС
ГОСТ 14254 — «Степени защиты, обеспечиваемые оболочками (код IP)». Для низковольтных комплектных устройств дополнительно действует ГОСТ Р 51321.1, обязательное подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Конкретные типоразмеры корпусов с указанием IP — в каталоге металлических шкафов и ящиков.
Справочник по корпусам ЩМП в PDF
Скачать в PDF: Типоразмеры ЩМП — таблица корпусов по габаритам, толщине стали и степени защиты IP.
Как заказать корпус нужной степени защиты
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что означает IP54?
Первая цифра 5 — корпус частично защищён от пыли: пыль проникает, но не в количестве, нарушающем работу. Вторая цифра 4 — защита от брызг воды со всех направлений. IP54 — рабочий вариант для цеха, подвала и влажного помещения.
Что означает IP65?
Первая цифра 6 — полная пыленепроницаемость. Вторая цифра 5 — защита от струи воды с любого направления. IP65 применяют для уличной установки, мойки оборудования струёй и пищевых производств.
Что означает IP31?
Первая цифра 3 — защита от твёрдых предметов размером от 2,5 мм. Вторая цифра 1 — защита от вертикально падающих капель. IP31 — базовое исполнение для сухого отапливаемого помещения.
Какой ГОСТ регулирует степени защиты IP?
ГОСТ 14254 — «Степени защиты, обеспечиваемые оболочками (код IP)». Для низковольтных комплектных устройств дополнительно действует ГОСТ Р 51321.1, а обязательная сертификация — по ТР ТС 004/2011 и ТР ТС 020/2011.
Какой IP нужен для улицы?
Минимум IP54 под навесом, для открытой установки — IP65. Но в Сибири одного IP недостаточно: при температуре до −60 °C нужен термошкаф с обогревом и терморегулятором.
Чем корпус IP65 отличается от IP31 конструктивно?
IP65 имеет сплошной уплотнитель по контуру двери, герметичные кабельные вводы и не имеет вентиляционных жалюзи. IP31 — корпус без уплотнителя, допускает вентиляционные отверстия.
Можно ли повысить IP уже купленного корпуса?
Частично — заменой уплотнителя и установкой герметичных вводов. Но переход с IP31 на IP65 требует другой конструкции двери и отсутствия вентиляции, поэтому надёжнее заказать корпус нужного исполнения сразу.
IP54 подойдёт для улицы в Сибири?
Только под навесом и только по влаге. Степень защиты не связана с температурой: IP54 или IP65 не защищают оборудование от −60 °C. Для наружной установки нужен термошкаф с обогревом.
Сколько стоит корпус с повышенным IP?
Дороже базового исполнения того же размера: добавляются сплошной уплотнитель двери, герметичные кабельные вводы, конструкция без вентиляционных отверстий. Единой надбавки на рынке нет — разницу называет исполнитель по конкретному корпусу.
