Термошкаф уличный для Сибири — рабочий диапазон −60…+40 °C, обогрев и терморегулятор, сталь 2 мм

Термошкаф — уличный металлический шкаф с обогревом и терморегулятором, рассчитанный на диапазон −60…+40 °C. Нужен там, где степени защиты IP недостаточно: код IP по ГОСТ 14254 описывает только пыль и воду, температуру он не нормирует. Корпус — сталь 2 мм.

данные 07.2026 · уточнить по своей задаче

Зачем нужен термошкаф: IP не защищает от холода

Термошкаф нужен там, где степени защиты IP недостаточно. Код IP по ГОСТ 14254 описывает только проникновение пыли и воды — температуры в нём нет. Уличный шкаф с IP65 при −60 °C не спасёт оборудование от холода. Термошкаф для Сибири работает в диапазоне −60…+40 °C за счёт утепления, обогревателя и терморегулятора.

Калькулятор мощности обогрева термошкафа

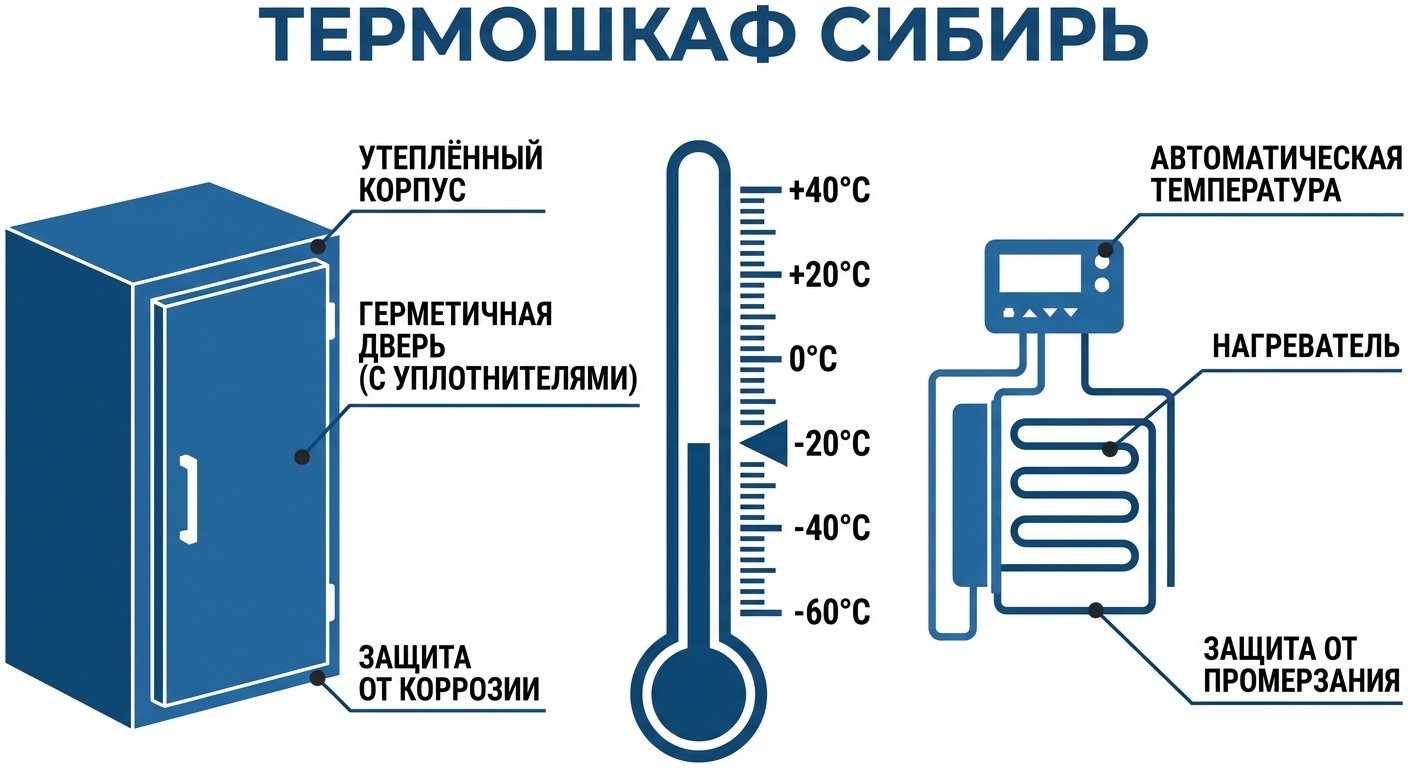

Из чего состоит термошкаф

Термошкаф состоит из корпуса, утепления, обогревателя с терморегулятором и монтажной панели. Корпус изготавливают из листовой стали 2 мм с порошковой окраской по каталогу RAL — уличное исполнение требует жёсткости и стойкости к коррозии. Степень защиты выбирают отдельно: IP54 под навесом, IP65 на открытой площадке.

Что ставят в термошкаф в Сибири

В термошкафы в Сибири устанавливают оборудование уличных узлов связи и телекоммуникаций, приборы учёта электроэнергии, автоматику и контрольно-измерительные приборы, аккумуляторные батареи. Общий признак — оборудование должно работать вне помещения круглый год при температурах до −60 °C, где обычного корпуса с IP65 недостаточно.

Уличный узел связи — это телеком-шкаф 19 дюймов в утеплённом исполнении. Уличный учёт — щит учёта в термошкафу.

Степень защиты термошкафа

IP54 достаточно при установке под навесом, для открытой площадки — IP65. Степени защиты нормирует ГОСТ 14254, разбор кода — на странице выбора по IP. IP выбирается независимо от наличия обогрева: это разные функции.

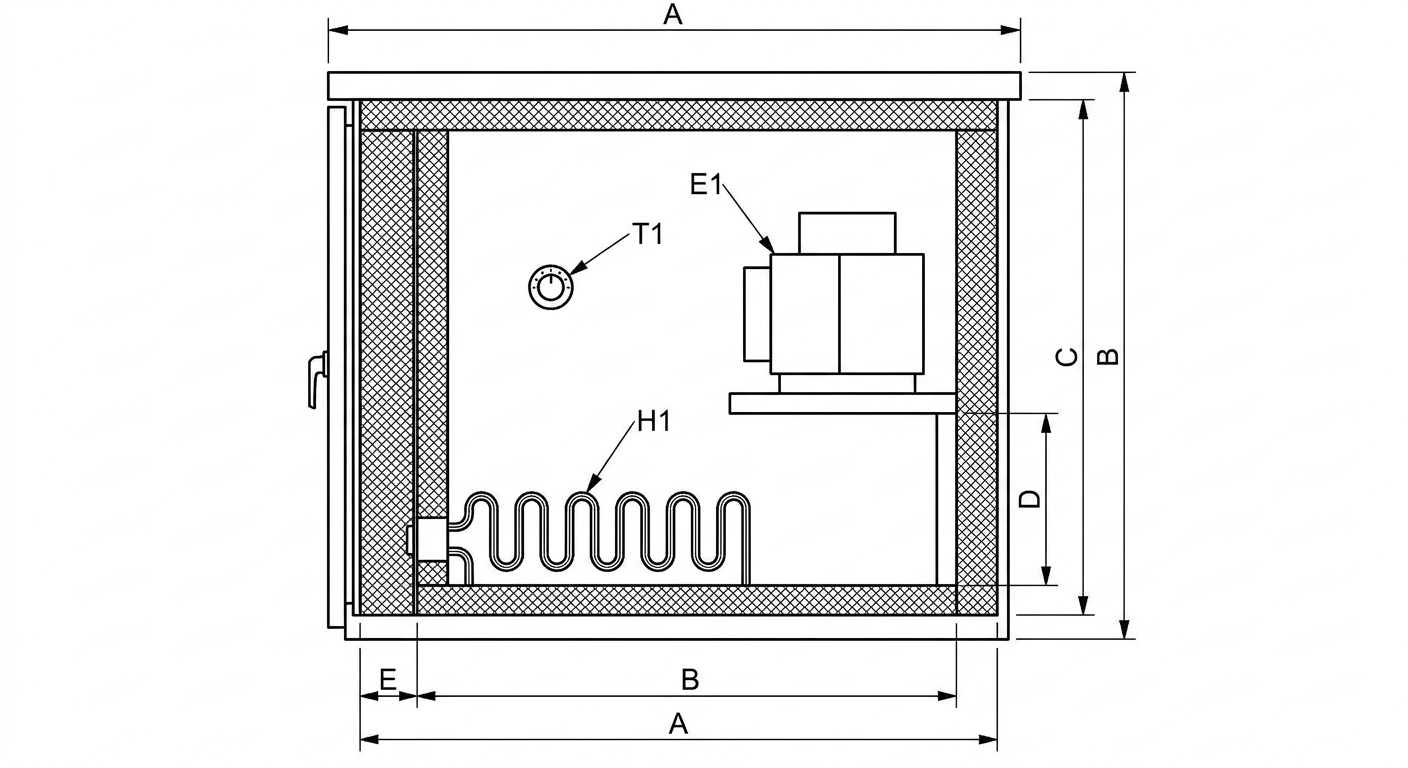

Толщина стали и типоразмеры термошкафа

Термошкаф собирают из стали 1,5–2,0 мм: навесной корпус — 1,5 мм, напольный от 1000 мм — 2,0 мм. Между наружной и внутренней стенкой закладывают утеплитель 20–40 мм, поэтому термошкаф толще обычного корпуса на 40–80 мм по глубине. Ходовой ряд по высоте 600–2000 мм. Крышу делают с уклоном для схода снега.

Обогрев термошкафа: типы нагревателей и мощность

В термошкаф ставят конвекционный или вентиляторный нагреватель мощностью 100–800 Вт под управлением терморегулятора с уставкой +5…+10 °C. На объём 0,3 м³ при −40 °C нужно 200–300 Вт, на 1 м³ — 500–700 Вт. Летом от перегрева ставят вытяжной вентилятор или теплообменник. Питание обогрева резервируют, чтобы при отключении сети электроника не замёрзла.

Утепление и термоизоляция

Стенки и дверь термошкафа утепляют минеральной ватой или вспененным полиэтиленом толщиной 20–40 мм. Утеплитель снижает мощность обогрева в 2–3 раза и убирает конденсат на внутренней стенке. Двойная стенка с воздушным зазором работает как термос. Уплотнитель двери по контуру держит тепло и даёт степень защиты IP54–IP65 по ГОСТ 14254.

Монтаж термошкафа на объекте

Термошкаф ставят навесным на стену на анкеры при массе до 60 кг, на трубостойку 1,5–2 м или на бетонный фундамент при напольном исполнении от 100 кг. Ввод кабеля и питания обогрева делают снизу через гермовводы. К шкафу подводят отдельную линию 220 В на обогрев с автоматом, чтобы нагреватель не зависел от нагрузки основного оборудования.

Нормативы для термошкафов

Степень защиты нормирует ГОСТ 14254 (код IP). Климатическое исполнение УХЛ1 по ГОСТ 15150 задаёт диапазон −60…+40 °C для наружной установки в Сибири. Если внутри собрано низковольтное устройство с обогревом — ГОСТ Р 51321.1 и ГОСТ IEC 61439, подтверждение по ТР ТС 004/2011 и ТР ТС 020/2011. Расчёт теплопотерь корпуса ведут по СП 50.13330.

Справочник по термошкафам в PDF

Скачать в PDF: Термошкафы — состав, расчёт обогрева, диапазон для Сибири.
