Щит учёта электроэнергии — 5 исполнений, окно под счётчик и пломбировка, IP31–IP54, сталь 1,5 мм
Окно и проушины под пломбу — то, что отличает щит учёта от любого другого. Пять исполнений в одной таблице.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru
Щит учёта — металлический корпус для прибора учёта электроэнергии с окном и проушинами под пломбу. Исполнения: навесной, встраиваемый, уличный. Корпус из стали 1,5 мм, IP31–IP54 по ГОСТ 14254. Для улицы в Сибири нужен термошкаф с обогревом. Цена этажного щита с учётом — от 10 000 ₽.
данные 07.2026 ·

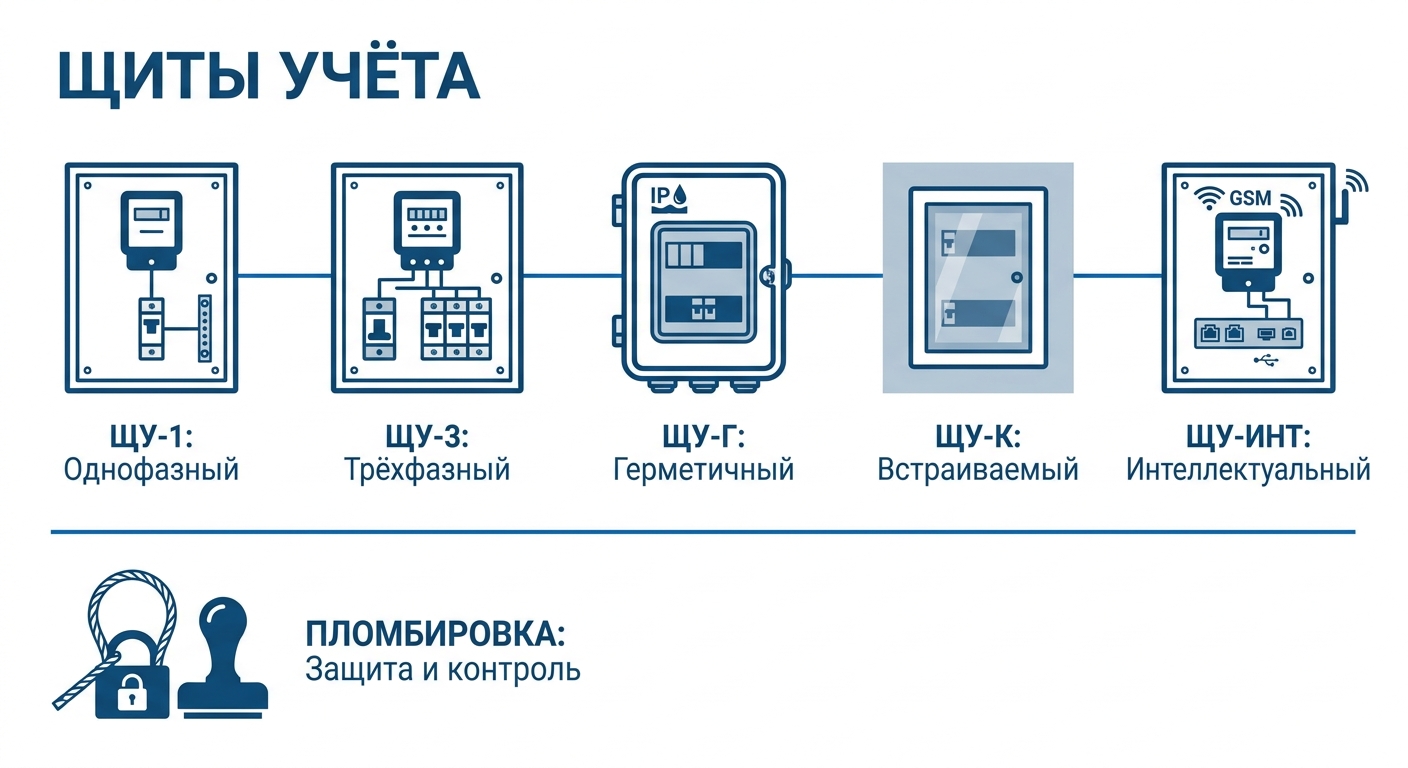

Исполнения щитов учёта

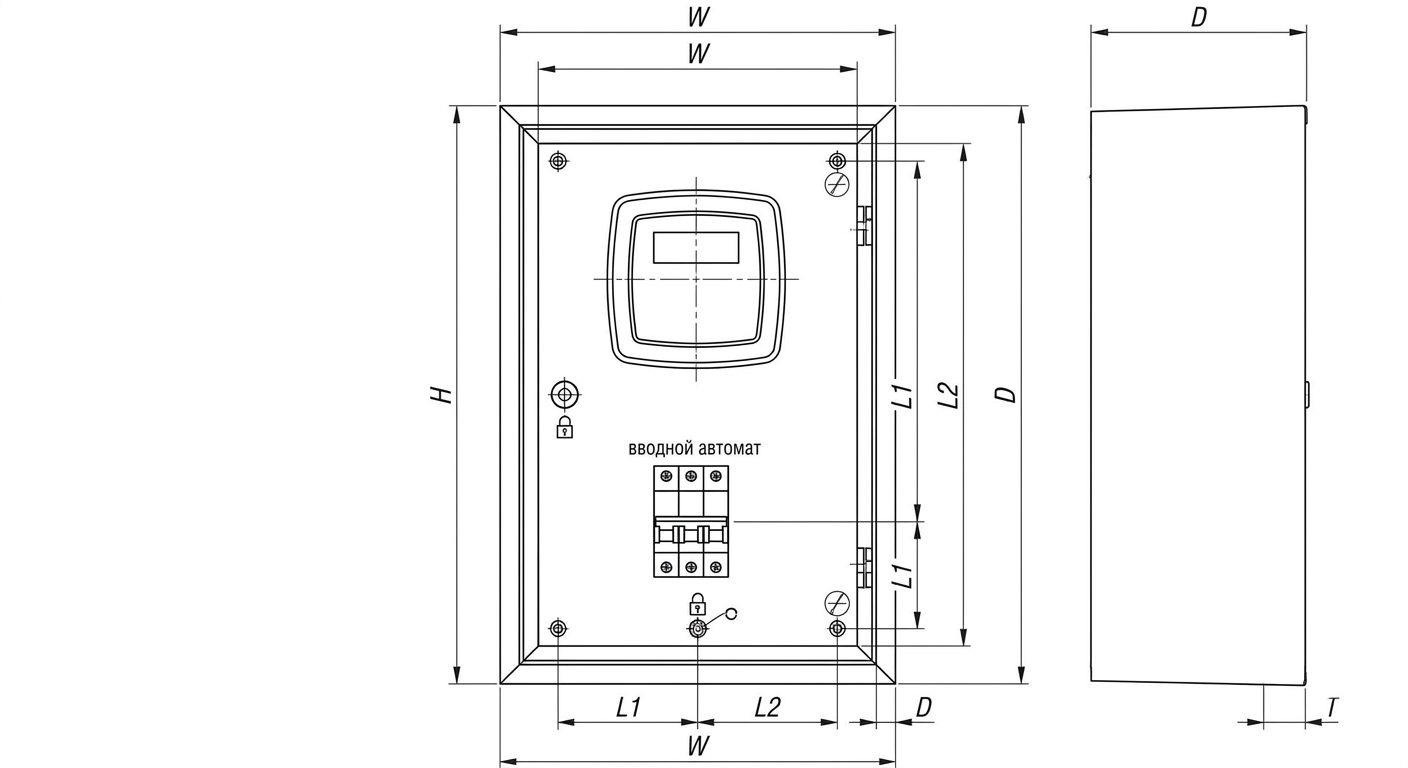

Щит учёта — металлический корпус для прибора учёта электроэнергии. Два обязательных элемента отличают его от обычного щита: окно для снятия показаний без вскрытия и проушины под пломбу сетевой организации. Исполнения: навесной ЩУРН, встраиваемый ЩУРВ, с автоматами ЩУР и уличный. Корпус из стали 1,5 мм, IP31–IP54 по ГОСТ 14254.
| Исполнение | Обозначение на рынке | Монтаж | Сталь | IP |
|---|---|---|---|---|
| Навесной | ЩУРН | на стену | 1,5 | IP31 |
| Встраиваемый | ЩУРВ | в нишу | 1,5 | IP31 |
| Учёт + распределение | ЩУР | на стену | 1,5 | IP31 / IP54 |
| Уличный | ЩУ уличный | на опору или фасад | 2 | IP54 / IP65 |
| Уличный с обогревом | термошкаф с учётом | на опору или фасад | 2 | IP54 / IP65 |
| Этажный с учётом | ЩЭ | в нишу или на стену | 1,5 | IP31 |
Обозначения — практика производителей, комплектацию уточняйте у исполнителя. Цена ЩЭ — от 10 000 ₽ по открытому прайсу производителя щитов Сибири, 07.2026. Во всех исполнениях — окно под счётчик и проушины под пломбу.
Калькулятор щита учёта
Считаем ёмкость щита под счётчик и аппараты и площадь корпуса под пломбировку.
Корпус узла учёта берут из стали 1,5 мм с окном для снятия показаний и проушинами под пломбу — состав пломб определяет сетевая организация при приёмке.
Обязательные элементы щита учёта
| Элемент | Зачем |
|---|---|
| Окно в двери | снятие показаний без вскрытия опломбированного щита |
| Проушины под пломбу | пломбировка сетевой организацией |
| Вводной аппарат | защита и отключение линии до счётчика |
| DIN-рейка или панель под счётчик | крепление прибора учёта |
Требования к месту установки и пломбировке задаёт сетевая организация — уточняйте их до заказа щита.
Уличный щит учёта в Сибири
Для уличного щита учёта в Сибири одной степени защиты недостаточно. IP54 или IP65 по ГОСТ 14254 защищают только от пыли и воды — температуру код IP не нормирует. Приборы учёта при −60 °C теряют работоспособность, поэтому уличный узел учёта размещают в термошкафу с обогревом и терморегулятором на диапазон −60…+40 °C.
Как устроен уличный шкаф с обогревом — на странице термошкафов.
Щит учёта и этажный щит: в чём разница
Щит учёта решает одну задачу — размещение прибора учёта с окном и пломбировкой. Этажный щит ЩЭ шире: он совмещает ввод на этаж, учёт и распределение по квартирам. Цена этажного щита на рынке Сибири — от 10 000 ₽. Оба выполняются в корпусе из стали 1,5 мм со степенью защиты IP31.
Нормативы: ГОСТ Р 51321.1, ГОСТ 14254, ТР ТС
ГОСТ Р 51321.1 — низковольтные комплектные устройства, ГОСТ 14254 — степени защиты оболочек. Подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Требования к месту установки, высоте и пломбировке задаёт сетевая организация — их уточняют до заказа, вместе с маркой счётчика.
Справочник по щитам учёта в PDF
Скачать в PDF: Щиты учёта — исполнения, пломбировка, степень защиты.
Расшифровка обозначения ЩУ и ЩУР
ЩУ расшифровывается как щит учёта, ЩУР — с распределением после счётчика. Суффикс монтажа: Н — навесной ЩУРН, В — встраиваемый ЩУРВ. К индексу дописывают число счётчиков и ток аппарата до 100 А. Обязательные признаки любого из 5 исполнений — окно под прибор учёта и 2 проушины под пломбу.
| Индекс | Расшифровка |
|---|---|
| ГРЩ | главный распределительный щит |
| ВРУ | вводно-распределительное устройство |
| ЩЭ | щит этажный |
| ЩК / ЩКв | щит квартирный |
| ЩУ / ЩУР | щит учёта, Р — с распределением |
| ЩО / ОЩ | щиток осветительный |
| ЩАП | щит автоматического переключения (АВР) |
| ПР | пункт распределительный |
| Н / В | суффикс монтажа: навесной / встраиваемый |
Обозначения по ГОСТ 2.710 и заводским каталогам. Буква монтажа (Н/В) и цифра ёмкости или тока дописываются к базовому индексу; у разных заводов индексы расходятся.
Место щита учёта в схеме
Щит учёта врезают в точку раздела балансовой принадлежности: между вводом сетевой организации и внутренней схемой объекта. По уровню он соседствует с ЩЭ на 3-м уровне схемы или встраивается в ВРУ здания секцией учёта. Ток вводного аппарата до счётчика — обычно 25–100 А по мощности присоединения.
Учёт в составе других щитов — на страницах этажных щитов и ВРУ.
| Уровень | Щит | Ток, А | Что делает |
|---|---|---|---|
| 1 | ГРЩ | до 2000 | принимает от подстанции, раздаёт по ВРУ и щитам |
| 2 | ВРУ | до 2000 | ввод здания, распределение по стоякам |
| 3 | ЩЭ | до 100 | этаж: учёт и распределение по квартирам |
| 4 | ЩК | до 63 | ввод в квартиру, групповые линии |
Уровни по ПУЭ гл.7. От ГРЩ ток убывает вниз по схеме: 2000 А на вводе объекта против 25–63 А на квартиру. Каждый уровень защищён своим вводным аппаратом.
Модульный ряд корпуса щита учёта
Ёмкость щита учёта считают в модулях DIN по ГОСТ IEC 61439-3. Однофазный счётчик занимает около 4 модулей, трёхфазный — около 6. Вводной аппарат до счётчика пломбируется отдельно и добавляет 2–3 модуля. Типовой ряд корпусов ЩУР — 12, 18, 24, 36 модулей, с запасом на групповые автоматы после учёта.
| Ёмкость, модулей | Рядов DIN | Типовое применение |
|---|---|---|
| 12 | 1 | студия, малый щиток освещения |
| 18 | 1–2 | 1–2-комнатная квартира |
| 24 | 2 | 2-комнатная, групповой щит освещения |
| 36 | 3 | 3-комнатная, распределение по этажу |
| 48 | 4 | крупный щит освещения, административный этаж |
Ряд ёмкостей DIN-корпусов по ГОСТ IEC 61439-3. Однополюсный автомат — 1 модуль (шаг 17,5 мм), двухполюсный — 2, дифавтомат — от 2. Сумму аппаратов округляют вверх до ближайшей ёмкости с запасом 20–30%.
Как заказать щит учёта
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое щит учёта?
Щит учёта — металлический корпус для установки прибора учёта электроэнергии. Обязательные элементы: окно для снятия показаний и проушины под пломбу сетевой организации. Корпус из стали 1,5 мм, степень защиты IP31–IP54 по ГОСТ 14254.
Зачем щиту учёта окно?
Окно позволяет снимать показания счётчика, не вскрывая опломбированный щит. Пломба сетевой организации ставится на дверь, поэтому доступ внутрь после опломбирования закрыт.
Чем ЩУРН отличается от ЩУРВ?
ЩУРН — навесной, крепится на поверхность стены. ЩУРВ — встраиваемый, монтируется в нишу заподлицо. Наполнение одинаковое: прибор учёта, вводной аппарат, окно и проушины под пломбу.
Какой щит учёта нужен на улицу в Сибири?
Минимум IP54 под навесом и IP65 на открытой площадке. Но степень защиты не решает проблему холода: код IP по ГОСТ 14254 нормирует только пыль и воду. При −60 °C нужен термошкаф с обогревом и терморегулятором.
Чем щит учёта отличается от этажного щита?
Щит учёта решает одну задачу — размещение прибора учёта с пломбировкой. Этажный щит ЩЭ совмещает ввод, учёт и распределение по квартирам этажа. Цена этажного щита в Сибири — от 10 000 ₽.
Из чего делают щит учёта?
Корпус — листовая сталь 1,5 мм с порошковой окраской по каталогу RAL, для уличного исполнения — сталь 2 мм. Внутри — DIN-рейка под счётчик и вводной аппарат.
Какие нормативы действуют для щитов учёта?
ГОСТ Р 51321.1 — низковольтные комплектные устройства, ГОСТ 14254 — степени защиты. Подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Требования к месту установки и пломбировке устанавливает сетевая организация — уточните их до заказа.
Можно ли заказать щит учёта нестандартного размера?
Да. Для расчёта нужны марка и габариты счётчика, состав аппаратов, место установки — помещение, улица или опора, требуемая степень защиты IP и цвет по RAL.
