Сборка электрощитов: 7 этапов работ и 5 документов от заказчика, ГОСТ Р 51321.1

Сборка электрощита — установка и подключение оборудования в металлический корпус по однолинейной схеме. Для запуска нужны 5 документов: однолинейная схема, спецификация оборудования, тип корпуса, степень защиты IP и место установки. Процесс идёт в 7 этапов — от исходных данных до испытаний и паспорта. Сборку НКУ регулирует ГОСТ Р 51321.1.

данные 07.2026 · уточнить по своей задаче

Что нужно от заказчика: 5 документов

Для сборки электрощита от заказчика нужны пять документов: однолинейная схема, спецификация оборудования, тип корпуса (ЩМП, ЩРН, ВРУ или ГРЩ), требуемая степень защиты IP по ГОСТ 14254 и место установки. Ключевой — однолинейная схема: она определяет состав аппаратов и связи между ними.

Калькулятор стоимости сборки щита

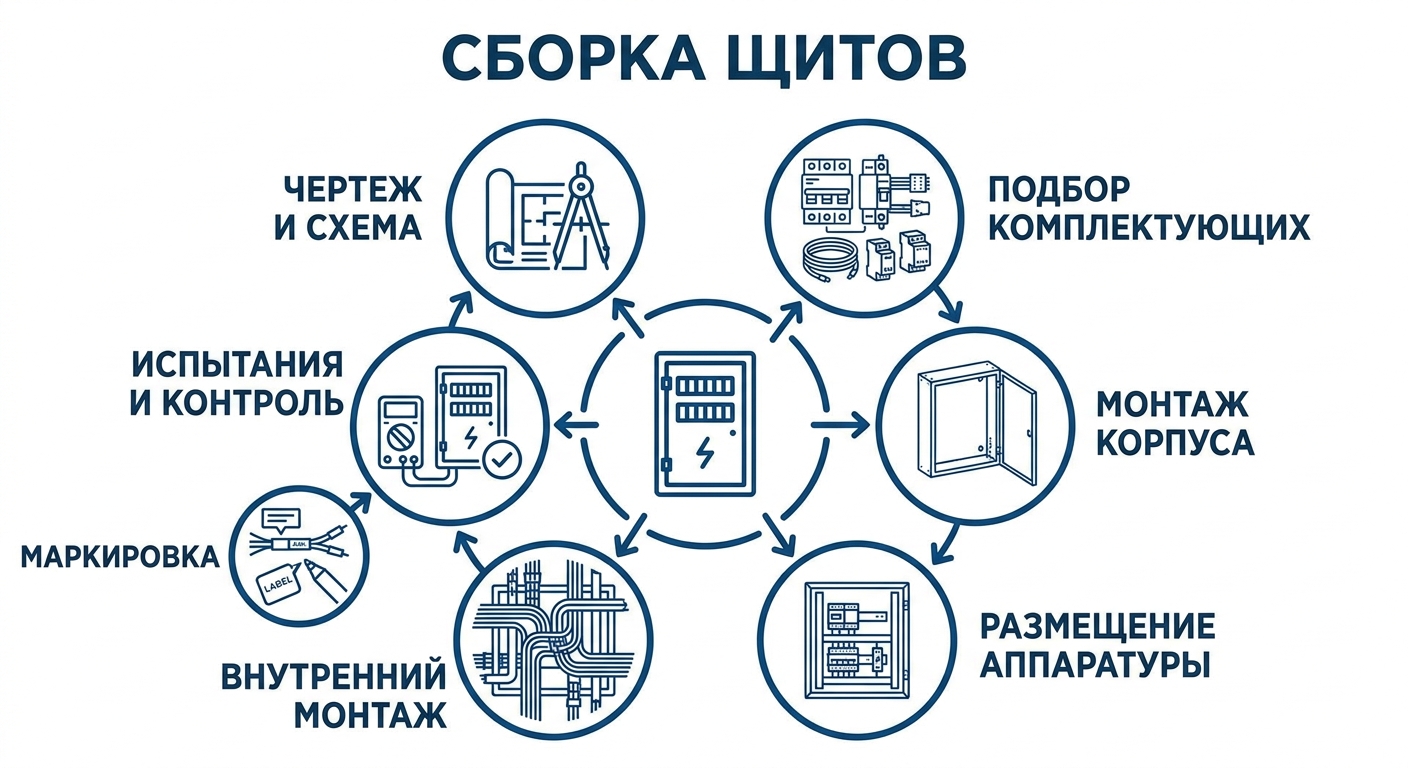

7 этапов сборки электрощита

Сборка электрощита состоит из семи этапов: приём исходных данных, подбор корпуса, компоновка на панели или DIN-рейках, монтаж аппаратов, шинный монтаж, вторичная коммутация с маркировкой цепей, испытания и оформление паспорта изделия. Компоновка согласуется с заказчиком до начала монтажа.

Сертификация: щит — НКУ, корпус — нет

Собранный электрощит как низковольтное комплектное устройство подпадает под ГОСТ Р 51321.1 и подлежит подтверждению соответствия по ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость). Пустой корпус — оболочка, а не НКУ: требования к готовому изделию на него не распространяются.

Какие щиты собирают в Сибири

Площадки Сибири собирают ЩРН с модульными автоматами, ЩМП со свободной компоновкой на монтажной панели, щиты учёта, этажные ЩЭ, вводно-распределительные ВРУ и главные распределительные ГРЩ на ток до 2000 А, а также щиты по чертежам заказчика — корпус и сборка одним заказом.

Типоразмеры корпусов: ЩМП с массами и модульный ряд ЩРН. Подбор оболочки — таблица «какой корпус под какой щит».

Нормативная база: ГОСТ Р 51321.1 и ГОСТ IEC 61439

Сборку электрощитов ведут по двум базовым стандартам: ГОСТ Р 51321.1 и серия ГОСТ IEC 61439. Часть 1 задаёт общие требования, часть 3 — распределительные щиты для неквалифицированного персонала (квартирные, этажные), часть 2 — устройства для промышленности. Размещение аппаратов, сечения шин и селективность проверяют по ПУЭ, 7-е издание.

Маркировка цепей и вторичная коммутация

Каждый провод внутри щита маркируют по ГОСТ 2.710: адресная маркировка с обоих концов совпадает с однолинейной схемой. Цвет жил задаёт ПУЭ: защитный проводник PE — жёлто-зелёный, рабочий ноль N — голубой. Аппараты подписывают согласно схеме. Без маркировки щит нельзя обслуживать и сдать по акту приёмки.

Испытания и приёмка собранного щита

Перед сдачей собранный щит проверяют по ГОСТ Р 51321.1: визуальный контроль монтажа, проверка сопротивления изоляции мегаомметром 500–1000 В (норма — не менее 1 МОм), проверка непрерывности защитного PE-проводника, испытание прочности изоляции. По результатам оформляют протокол испытаний и паспорт изделия — без них щит не считают готовым к вводу.

Степень защиты собранного щита

Степень защиты готового щита задают по месту установки, а не по типу: IP31 для сухой щитовой, IP54 для цеха и подвала, IP65 для улицы и мойки. Код нормирует ГОСТ 14254. Для сибирской улицы кода IP мало — мороз он не нормирует, поэтому применяют термошкаф с обогревом. Степень защиты входит в 5 исходных документов заказчика.

Как выбрать IP под место установки — в разборе степеней защиты корпусов.

Сроки сборки: ориентир рынка

Срок сборки на рынке Сибири зависит от сложности: типовой квартирный или этажный щит на 12–36 модулей собирают за 1–3 рабочих дня, распределительный ЩМП или ШР — за 3–7 дней, ВРУ и ГРЩ на ток до 2000 А — от 2 недель. К сроку добавляют время на закупку аппаратов, если их нет на складе исполнителя. Точный срок называют по готовой схеме.
