ЩМП — щит с монтажной панелью. Внутри сплошная панель из оцинкованной стали, на которую ставят любое оборудование в свободной компоновке. Ходовой ряд по каталогам заводов: от 400×300×150 до 1200×750×300 мм, масса 4,8–37,2 кг, IP31–IP54 по ГОСТ 14254. Цена корпуса по рынку Сибири — от 10 000 ₽.

данные 07.2026 ·

Типоразмеры ЩМП: габариты, сталь, массы

Ходовой ряд ЩМП по каталогам трёх заводов: 400×300×150 мм — 4,8–5,0 кг, 500×400×220 — 7,5–9,8 кг, 650×500×220 — 11,3–14,9 кг, 800×600×250 — 19,1–21,2 кг, 1000×650×300 — 26,2–28,0 кг, 1200×750×300 — 34,6–37,2 кг. Толщина двери 0,8–1,2 мм, чаще всего IP54.

Типоразмеры ЩМП: габариты, толщина стали двери, IP, масса
Габарит В×Ш×Г, мм	Толщина двери, мм	Степень защиты	Масса, кг
400×300×150ходовой	0,8	IP31 / IP54	4,8–5,0
500×400×220ходовой	1,0	IP54	7,5–9,8
650×500×220	1,0	IP54	11,3–14,9
800×600×250	1,2	IP54	19,1–21,2
1000×650×300	1,2	IP54	26,2–28,0
1200×750×300	1,2	IP54	34,6–37,2

По каталогам и прайсам трёх независимых заводов (ИЭК — 49 позиций, ЭКФ — 68, КЭАЗ — 26), 07.2026. Разброс массы — различия между брендами; «ходовой» — габарит встречается у 2+ заводов. КЭАЗ толщину стали не публикует.

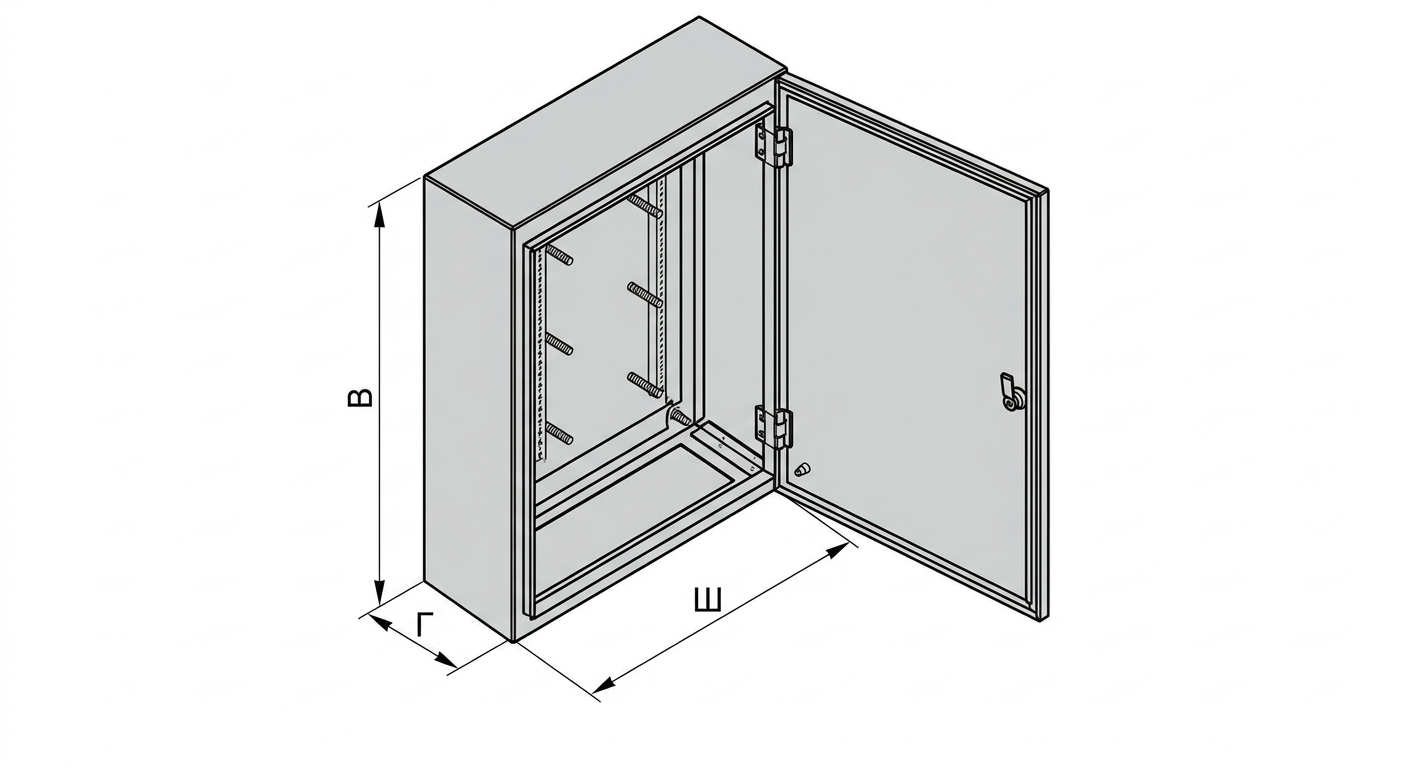

Устройство щита с монтажной панелью ЩМП: корпус, дверь с замком, монтажная панель — Корпус ЩМП: дверь, монтажная панель со шпильками. В — высота, Ш — ширина, Г — глубина

Калькулятор массы и площади корпуса ЩМП

По габаритам и толщине стали считаются площадь развёртки, масса корпуса и стоимость покраски.

Раскладка расчёта

Площадь развёртки, м² 1,16

Масса корпуса, кг 9,07

Монтажная панель, кг 3,83

Масса с панелью, ориентир 12,9 кг

Расчёт сходится с каталожными массами ходового ряда ЩМП в пределах десяти процентов: расхождение даёт отбортовка и вырезы.

Прислать габариты на подбор корпуса

ЩМП или ЩРН — что выбрать

ЩМП — щит с монтажной панелью: внутри сплошная оцинкованная панель, на которую ставят любое оборудование в свободной компоновке. ЩРН — щит распределительный навесной: внутри DIN-рейки под модульные автоматы, компоновка фиксированная рядами. Нужна свобода компоновки под нетиповое оборудование — ЩМП. Нужны модульные автоматы рядами — ЩРН.

Монтажная панель: что это и зачем

Монтажная панель ЩМП — съёмный лист оцинкованной стали. Оборудование крепят прямо к нему: контакторы, реле, клеммники, преобразователи частоты, блоки питания, контроллеры, автоматы на отрезках DIN-рейки. Панель вынимается из корпуса, поэтому щит собирают на столе, а не внутри шкафа — это главное преимущество ЩМП.

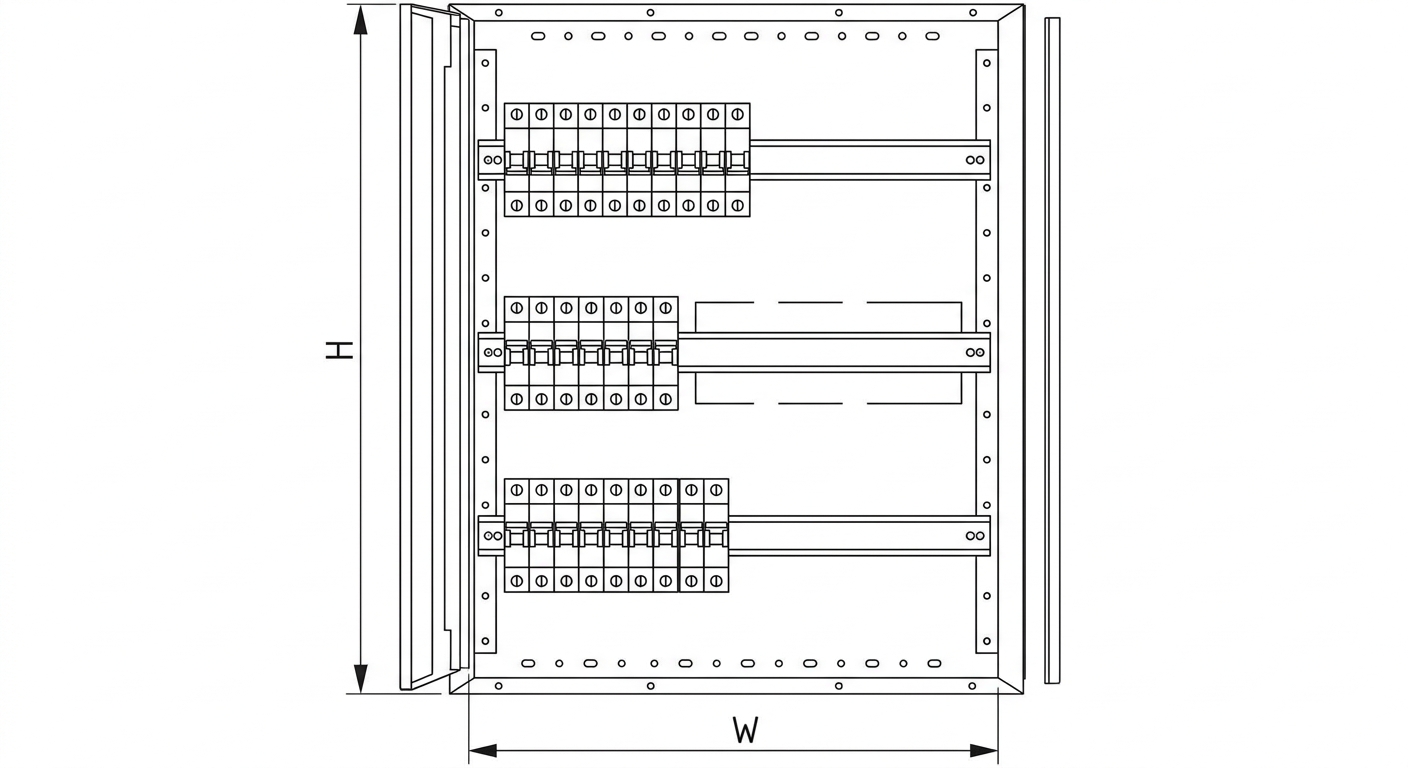

Монтажная панель щита с DIN-рейками и модульными автоматами, вид спереди — Монтажная панель с DIN-рейками и аппаратами, вид спереди

Сколько стоит ЩМП в Сибири

Корпуса щитов на рынке Сибири стоят от 10 000 ₽ — ориентир открытых прайсов производителей на 07.2026. Цена растёт с габаритом, толщиной стали и степенью защиты; точную называет исполнитель по параметрам: габариты, IP, вводы кабеля, цвет RAL, количество.

Расшифровка обозначения: ЩМП, бокс, ЩРНМ

ЩМП расшифровывается как «щит с монтажной панелью». Малые корпуса до 500 мм на рынке называют боксами с монтажной панелью, крупные напольные — ЩМП-напольные. Буква М в конце (ЩМПг, ЩРНМ) у части заводов означает металлический корпус. Ходовой ряд — 6 габаритов от 400×300×150 до 1200×750×300 мм, масса 4,8–37,2 кг.

Степень защиты ЩМП: IP31 или IP54

Базовое исполнение ЩМП — IP54: одиночный корпус часто вешают в цехе или подвале, где нужен уплотнитель по контуру двери. IP31 берут для сухой щитовой без пыли. IP65 заказывают под улицу или мойку струёй. Толщина двери растёт с габаритом: 0,8 мм до 400 мм, 1,0 мм до 650 мм, 1,2 мм от 800 мм.

Как расшифровывается код и чем IP54 отличается от IP65 — в разборе степеней защиты корпусов.

Выбор степени защиты по месту установки
Степень защиты	Где применяют	Конструктивное отличие
IP31	сухое отапливаемое помещение, щитовая, серверная	без уплотнителя, допускает вентиляционные жалюзи
IP54	цех, подвал, влажное помещение, установка под навесом	уплотнитель по контуру двери
IP65	открытая улица, мойка струёй, пищевое производство	сплошной уплотнитель, герметичные вводы, без жалюзи

Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.

Где применяют ЩМП

ЩМП ставят там, где оборудование не помещается в модульный ряд DIN-реек: щиты автоматики и КИПиА, шкафы управления насосами и вентиляцией, ящики с преобразователями частоты, узлы учёта нестандартной компоновки. Габарит выбирают по площади монтажной панели: 650×500 мм вмещает до 12–15 аппаратов, 1200×750 мм — крупный шкаф управления.

Если внутри стоят модульные автоматы рядами, вместо ЩМП берут ЩРН с DIN-рейками.

Нормативы: ГОСТ Р 51321.1, ГОСТ 14254, ТР ТС

Пустой корпус ЩМП — изделие по ГОСТ 14254 (степени защиты IP) и ТУ завода. Как только внутрь ставят аппараты и собирают щит, изделие попадает под ГОСТ Р 51321.1 и ГОСТ IEC 61439 — низковольтные комплектные устройства. Подтверждение соответствия собранного щита — по ТР ТС 004/2011 и ТР ТС 020/2011.

Толщина стали корпусов по каталогам заводов сведена в таблицу толщин.

Толщина стали двери по размеру корпуса (данные 3 заводов)
Класс корпуса	Толщина
Малые навесные до 500 мм, IP31/IP54	0,8–1,0 мм
Средние 500–800 мм, IP54	1,0–1,2 мм
Крупные от 1000 мм	1,2 мм
Исполнение IP65	до 1,5 мм
Напольные ВРУ, ГРЩ, ЩО-70	2 мм

По каталогам ИЭК и ЭКФ (117 позиций), 07.2026; КЭАЗ толщину не публикует. Напольные — по практике производителей НКУ

Справочник по ЩМП в PDF

Скачать в PDF: Справочник ЩМП — таблица 6 типоразмеров с массами, отличие от ЩРН, выбор IP.

Как заказать ЩМП

Присылаете файл1 минута
DXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
Считаем по рыночным ценамдо 1 рабочего дня
Раскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
Передаём заявку исполнителю
Вы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.

Частые вопросы

Что такое ЩМП?

ЩМП — щит с монтажной панелью. Внутри корпуса установлена сплошная панель из оцинкованной стали, на которую крепят любое оборудование в свободной компоновке. Ходовой ряд по каталогам заводов: 400×300×150 … 1200×750×300 мм, IP31–IP54, масса 4,8–37,2 кг.

Чем ЩМП отличается от ЩРН?

ЩМП — щит с монтажной панелью: внутри сплошная оцинкованная панель, на которую ставят любое оборудование в свободной компоновке. ЩРН — щит распределительный навесной: внутри DIN-рейки под модульные автоматы, компоновка фиксированная рядами. Нужна свобода компоновки — ЩМП. Нужны модульные автоматы рядами — ЩРН.

Что такое монтажная панель?

Съёмный сплошной лист из оцинкованной стали внутри щита. Оборудование крепят прямо к панели в любом месте — отсюда свободная компоновка. Панель вынимается из корпуса, что позволяет собирать щит на столе, а не внутри шкафа.

Что можно поставить в ЩМП?

Всё, что имеет крепёжные отверстия: автоматы на отрезках DIN-рейки, контакторы, реле, клеммники, преобразователи частоты, блоки питания, контроллеры. Из-за этой универсальности ЩМП выбирают под нетиповые задачи.

Какая степень защиты у ЩМП?

IP31 — сухое помещение, IP54 — цех, подвал, влажное помещение, IP65 — улица и мойка струёй. Нормирует ГОСТ 14254. Для наружной установки в Сибири одного IP65 мало — нужен обогрев: IP не защищает от температуры.

Сколько стоит ЩМП?

Цены корпусов щитов на рынке Сибири начинаются от 10 000 ₽ (ориентир открытого прайса производителя, по фактуре это цена уровня ЩЭ). Стоимость зависит от габаритов, толщины стали и степени защиты — точную цену называет исполнитель по параметрам.

Сколько весит ЩМП?

По каталогам трёх заводов: 400×300×150 — 4,8–5,0 кг, 500×400×220 — 7,5–9,8 кг, 800×600×250 — 19,1–21,2 кг, 1200×750×300 — 34,6–37,2 кг. Разброс — различия между брендами при одном габарите.

Можно ли купить пустой корпус ЩМП?

Да, пустой корпус с монтажной панелью продаётся отдельно. Щит в сборе — корпус с установленным и подключённым оборудованием; как НКУ он подпадает под ГОСТ Р 51321.1 и требует подтверждения соответствия ТР ТС 004/2011 и 020/2011.

Можно ли заказать ЩМП нестандартного размера?

Да. Для расчёта нужны габариты В×Ш×Г, толщина стали, степень защиты IP, места и диаметры ввода кабеля, цвет по RAL и количество.

Не нашли свой вопрос?
