ЩРН — щит распределительный навесной. Внутри DIN-рейки под модульные автоматы, компоновка рядами, крепление на стену. Стандартный ряд ёмкостей: 12, 18, 24, 36, 48, 54, 72 модуля. Корпус из стали 1,5 мм, IP31–IP54 по ГОСТ 14254. Нужна свободная компоновка вместо реек — выбирают ЩМП.

данные 07.2026 ·

Модульный ряд: как посчитать нужную ёмкость

Количество модулей в ЩРН считают по сумме аппаратов: однополюсный автомат занимает 1 модуль, двухполюсный — 2, трёхполюсный — 3. К сумме добавляют запас 20–30% на расширение и округляют вверх до стандартного ряда 12, 18, 24, 36, 48, 54 или 72 модуля.

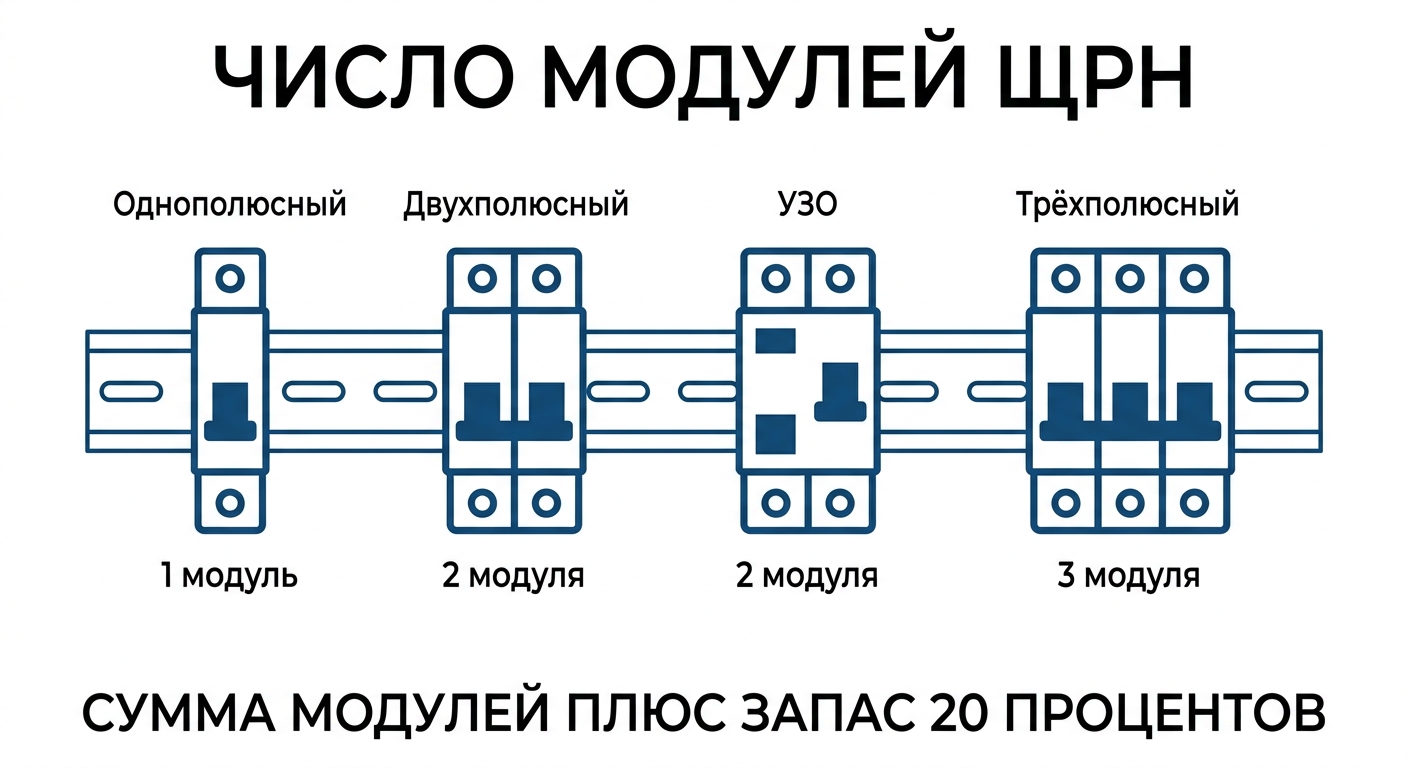

Сколько модулей занимает аппарат
Аппарат	Модулей
Автомат однополюсный	1
Автомат двухполюсный	2
Автомат трёхполюсный	3
Запас на расширение	+20–30% к сумме

Стандартный ряд ёмкостей ЩРН: 12, 18, 24, 36, 48, 54, 72 модуля. Сумму аппаратов округляют вверх до ближайшей ёмкости

Калькулятор ёмкости щита в модулях

Размер щита считается от наполнения: сумма модулей всех аппаратов плюс запас на будущие линии.

Раскладка расчёта

Занято аппаратами, мод. 26

Запас на расширение, мод. 7,8

Ширина ряда аппаратов, мм 468

Нужная ёмкость щита, мод. 34 мод.

УЗО посчитано по 3 модуля — среднее по ряду 2–4. Запас 30% — рыночная практика проектирования: дособрать в свободные модули дешевле, чем менять корпус.

Прислать однолинейку на расчёт щита

Число модулей в ЩРН: ширина автоматов и УЗО в модулях, формула расчёта ёмкости — Ширина модульных аппаратов и формула расчёта ёмкости ЩРН

ЩРН, ЩМП или ЩРВ — чем отличаются

ЩРН — щит распределительный навесной с DIN-рейками под модульные автоматы, компоновка фиксированная. ЩМП — щит с монтажной панелью: сплошная оцинкованная панель для свободной компоновки любого оборудования. ЩРВ — тот же ЩРН, но встраиваемый в нишу заподлицо со стеной. Нужны модульные автоматы — ЩРН, свобода компоновки — ЩМП.

Что внутри ЩРН

Корпус ЩРН делают из листовой стали 1,5 мм с порошковой окраской по RAL. Внутри — DIN-рейки, нулевая и заземляющая шины. Дверь глухая или с прозрачным окном для доступа к автоматам без открывания. Степень защиты: IP31 для сухих помещений, IP54 — при пыли и влаге.

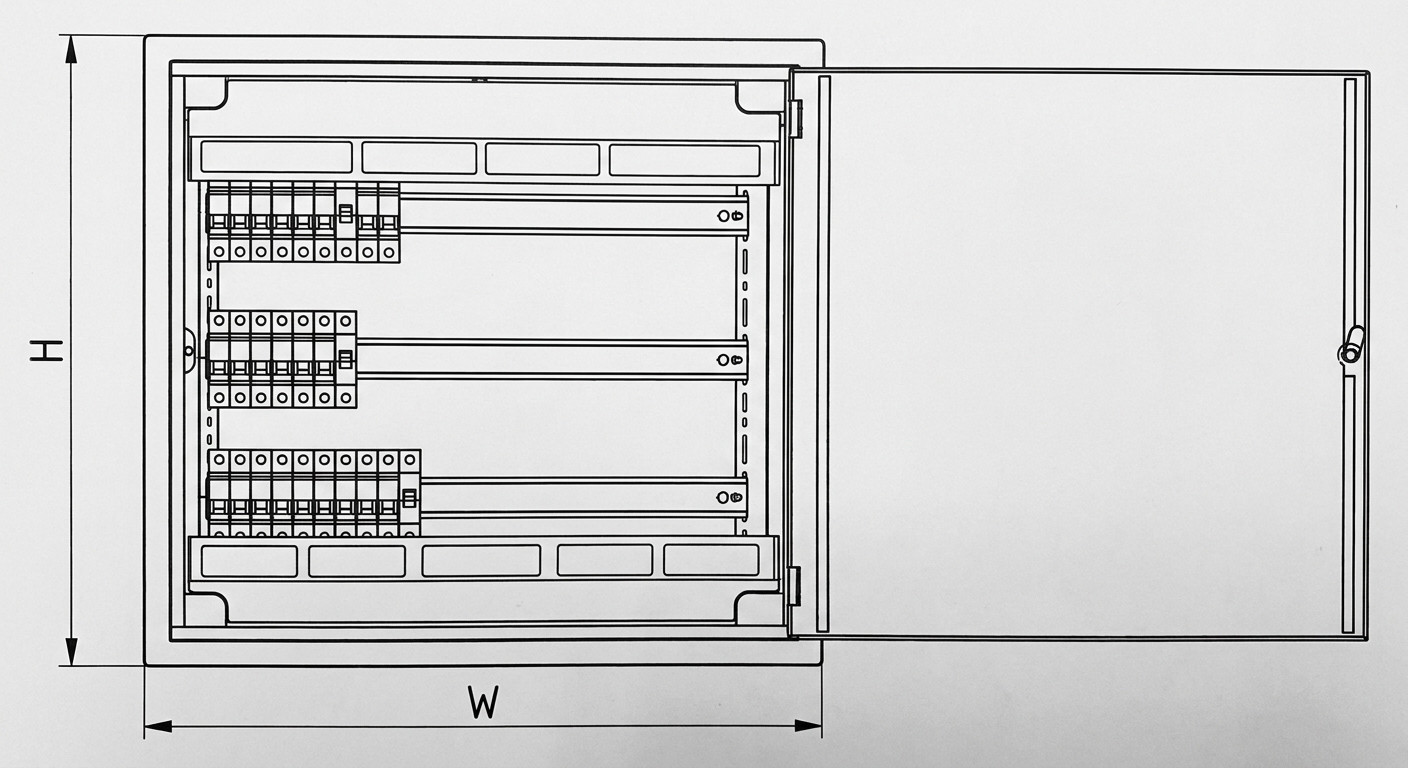

Навесной распределительный щит ЩРН с DIN-рейками и автоматами, вид спереди — ЩРН: DIN-рейки с модульными автоматами. H — высота, W — ширина

Справочник по ЩРН в PDF

Скачать в PDF: Типоразмеры ЩРН — модули, габариты, степень защиты и масса навесных распределительных щитов.

Расшифровка обозначения ЩРН и ЩРВ

ЩРН читается как «щит распределительный навесной»: Щ — щит, Р — распределительный, Н — навесной монтаж на стену. ЩРВ — тот же щит, но встраиваемый в нишу. Цифра в марке указывает ёмкость в модулях из ряда 12, 18, 24, 36, 48, 54, 72. Например, ЩРН-24 — навесной распределительный щит на 24 модуля.

Ряд ёмкостей ЩРН под типовой объект

Ёмкость ЩРН выбирают из ряда 12–72 модуля по числу групповых линий. Студии и однокомнатной квартире хватает 12–18 модулей, двухкомнатной — 18–24, трёхкомнатной — 24–36. Под электроплиту добавляют 2–3 модуля силовой группы. Небольшому офису или магазину обычно ставят 36–54 модуля, к сумме аппаратов закладывают запас 20–30%.

Для щита учёта и распределения на этаже многоквартирного дома вместо ЩРН применяют этажный щит.

Квартирный щит: ёмкость под типовую квартиру
Объект	Типовые группы	Ёмкость корпуса
Студия	свет, розетки, кухня, санузел	12
1-комнатная	свет, розетки комнат, кухня, санузел, стиральная машина	12–18
2-комнатная	добавляются группы второй комнаты и кондиционера	18–24
3-комнатная	группы трёх комнат, кухня, санузлы, техника	24–36
Квартира с электроплитой	отдельная силовая группа плиты	+2–3 к базовой

Ориентир по числу групп для типовой квартиры. Точный состав задаёт проект: ёмкость считают в модулях с запасом на развитие, а не по числу комнат.

Степень защиты ЩРН: IP31 против IP54

ЩРН выпускают в IP31 и IP54 по ГОСТ 14254. IP31 — сухая отапливаемая квартира или щитовая, корпус без уплотнителя. IP54 — цех, подвал, влажное помещение: по контуру двери идёт уплотнитель. Для улицы навесной ЩРН не годится — код IP не нормирует мороз, на улицу ставят термошкаф с обогревом.

Как выбирают степень защиты по месту установки — в разборе IP корпусов.

Выбор степени защиты по месту установки
Степень защиты	Где применяют	Конструктивное отличие
IP31	сухое отапливаемое помещение, щитовая, серверная	без уплотнителя, допускает вентиляционные жалюзи
IP54	цех, подвал, влажное помещение, установка под навесом	уплотнитель по контуру двери
IP65	открытая улица, мойка струёй, пищевое производство	сплошной уплотнитель, герметичные вводы, без жалюзи

Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.

Нормативы: ГОСТ Р 51321.1, ГОСТ IEC 61439, ПУЭ

Собранный ЩРН — низковольтное комплектное устройство по ГОСТ Р 51321.1 и ГОСТ IEC 61439-3 (распределительные щиты для неквалифицированного персонала). Пустой корпус проходит по ГОСТ 14254 (степени защиты). Правила размещения аппаратов и сечения шин задаёт ПУЭ (7-е издание). Подтверждение соответствия — ТР ТС 004/2011 и 020/2011.
