ВРУ — вводно-распределительное устройство: щит, принимающий питание на вводе здания и распределяющий его по отходящим линиям. Ток до 2000 А. Корпус напольный, из стали 2 мм, IP31–IP54 по ГОСТ 14254. Цена на рынке Сибири — от 15 800 ₽.

данные 07.2026 · уточнить по своей задаче

Что означает аббревиатура ВРУ

ВРУ — вводно-распределительное устройство. Это щит, который принимает питание на вводе в здание и распределяет его по отходящим линиям. Номинальный ток — до 2000 А. Корпус напольный, из листовой стали 2 мм, степень защиты IP31–IP54 по ГОСТ 14254. Цена на рынке Сибири — от 15 800 ₽.

Калькулятор вводного устройства

Чем ВРУ отличается от ГРЩ

ГРЩ — главный распределительный щит объекта: верхний уровень схемы, от него питаются ВРУ и этажные щиты. ВРУ — вводно-распределительное устройство одного здания или подъезда. Конструктивно они близки: оба напольные, из стали 2 мм, на ток до 2000 А. Разница — в месте в схеме электроснабжения, а не в конструкции.

Устройство главного щита объекта — на странице ГРЩ.

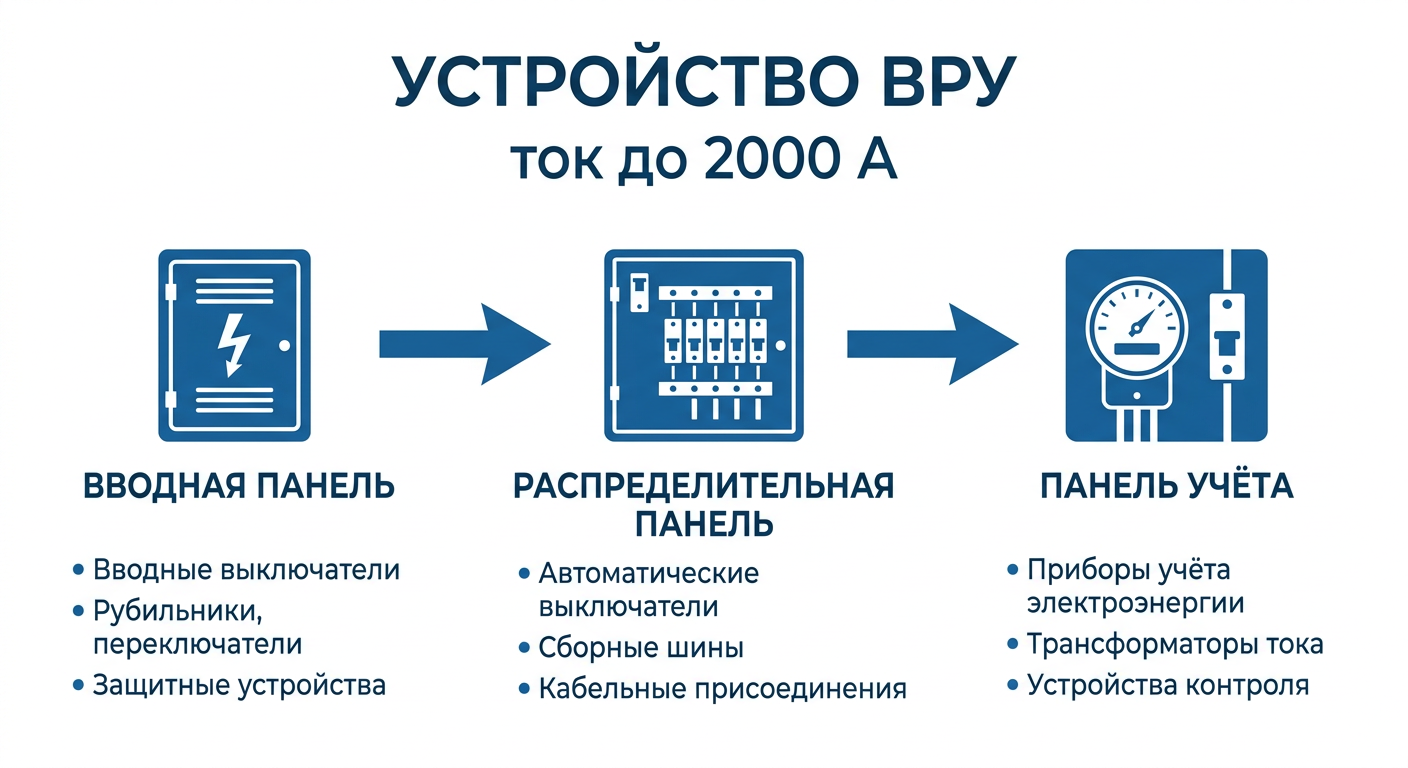

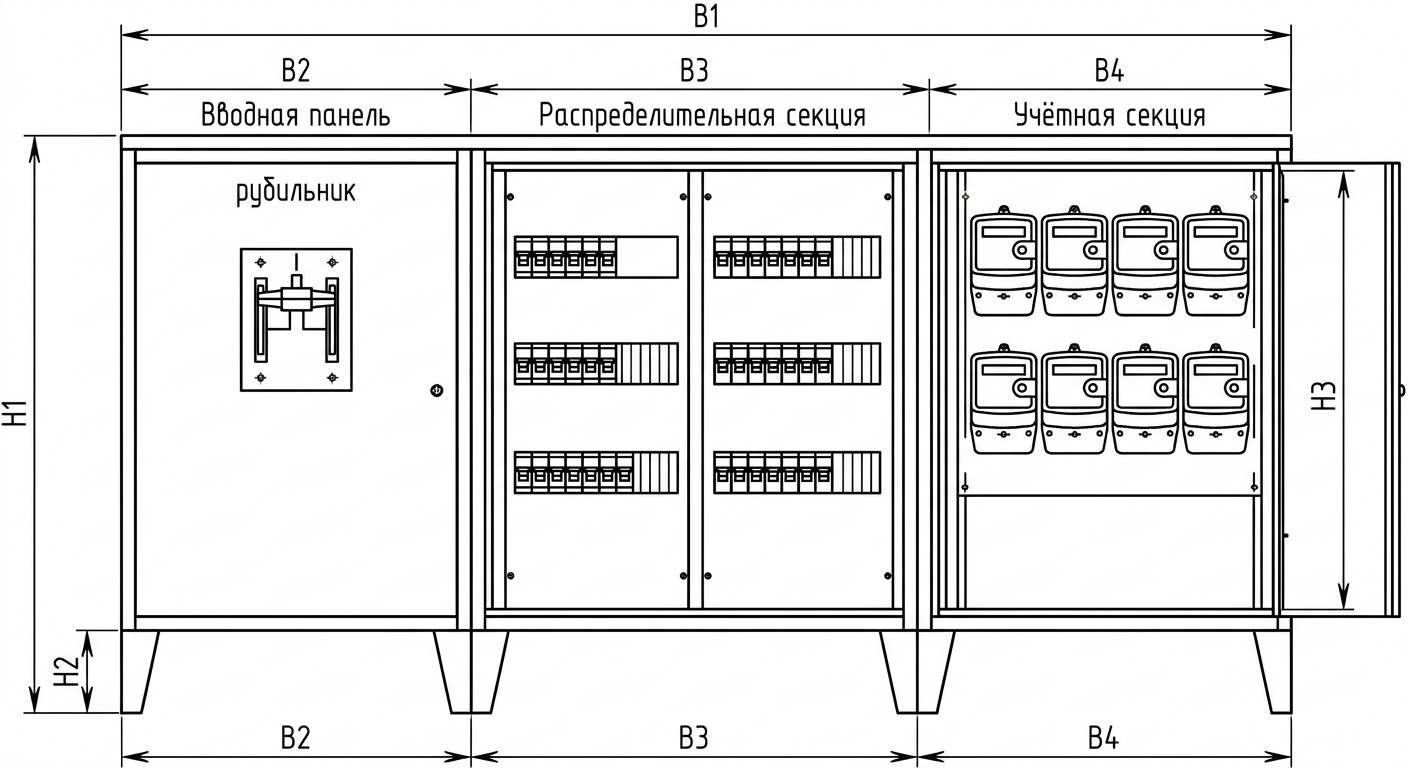

Что внутри ВРУ

Опционально в состав добавляют панель АВР — автоматический ввод резерва — и секцию учёта. Про узел учёта подробнее — на странице щитов учёта.

Расшифровка обозначения: ВРУ-1, ВРУ-2, ВРУ-3

Цифра в обозначении ВРУ указывает исполнение по вводу. ВРУ-1 — один ввод без резерва и учёта. ВРУ-2 — один ввод с секцией учёта электроэнергии. ВРУ-3 — два ввода с панелью АВР, автоматически переключающей питание при потере основного. Ток ввода у всех исполнений — до 2000 А, корпус напольный из стали 2 мм.

Ряд номинальных токов ввода ВРУ

Номинальный ток ввода ВРУ выбирают по расчётной нагрузке здания из ряда 250, 400, 630, 1000, 1600, 2000 А. Малоэтажному дому хватает 250 А, подъезду многоквартирного дома — 400 А, торговому центру — до 1000 А. Предел ряда — 2000 А; выше нагрузку делят на несколько вводов или переносят на ГРЩ.

Панель АВР в составе ВРУ: когда нужна

Панель АВР — автоматический ввод резерва — переключает питание со сработавшего ввода на резервный за доли секунды, обычно за 0,5–1 секунду. Её ставят в ВРУ-3 для объектов с двумя вводами и потребителями 1 и 2 категории надёжности: котельные, лифты, серверные, медицина. При одном вводе АВР не нужна — переключать нечем.

Резервирование питания задаёт проект электроснабжения по категории надёжности потребителей: первая и вторая категории требуют двух независимых вводов.

Где ставят ВРУ и как оно связано с этажными щитами

ВРУ устанавливают на вводе в здание — в электрощитовой на 1 или цокольном этаже. От него магистральными линиями питаются этажные щиты, а через них квартирные и групповые. В схеме электроснабжения ВРУ стоит на 1 уровень ниже ГРЩ и выше этажных щитов, замыкая ввод здания на распределение по потребителям.

Распределение по этажам — на странице этажных щитов, учёт на вводе — на странице щитов учёта.

Сколько стоит ВРУ в Сибири

Цены щитов на ток до 2000 А на рынке Сибири: вводно-распределительное устройство ВРУ — от 15 800 ₽, панель ЩО-70 — от 25 000 ₽, распределительный пункт ПР — от 75 000 ₽. Стоимость зависит от номинального тока, числа панелей, наличия АВР и секции учёта.

Корпус и степень защиты ВРУ

Корпус — из листовой стали 2 мм: напольное исполнение и токи до 2000 А требуют жёсткости. Снаружи — порошковая окраска по каталогу RAL. Базовое исполнение — IP31: ВРУ обычно стоит в электрощитовой. При пыли и влаге заказывают IP54. Подбор корпуса под тип щита — в таблице-навигаторе.

Нормативы: ГОСТ Р 51321.1, ГОСТ 14254, ТР ТС

ГОСТ Р 51321.1 — низковольтные комплектные устройства. ГОСТ 14254 — степени защиты оболочек. Подтверждение соответствия собранного щита — ТР ТС 004/2011 и ТР ТС 020/2011.

Справочник по ВРУ в PDF

Скачать в PDF: Справочник ВРУ — состав панелей, токи, отличие от ГРЩ.
