Электротехнический корпус — металлический шкаф под сборку электрощита. Тип корпуса определяет тип щита: с монтажной панелью — ЩМП, с DIN-рейками навесной — ЩРН, напольный до 2000 А — ВРУ и ГРЩ. Сталь 1,5–2 мм, IP31–IP65 по ГОСТ 14254. Цены корпусов по рынку Сибири — от 5 300 ₽ (Я5000) до 75 000 ₽ (ПР).
данные 07.2026 ·

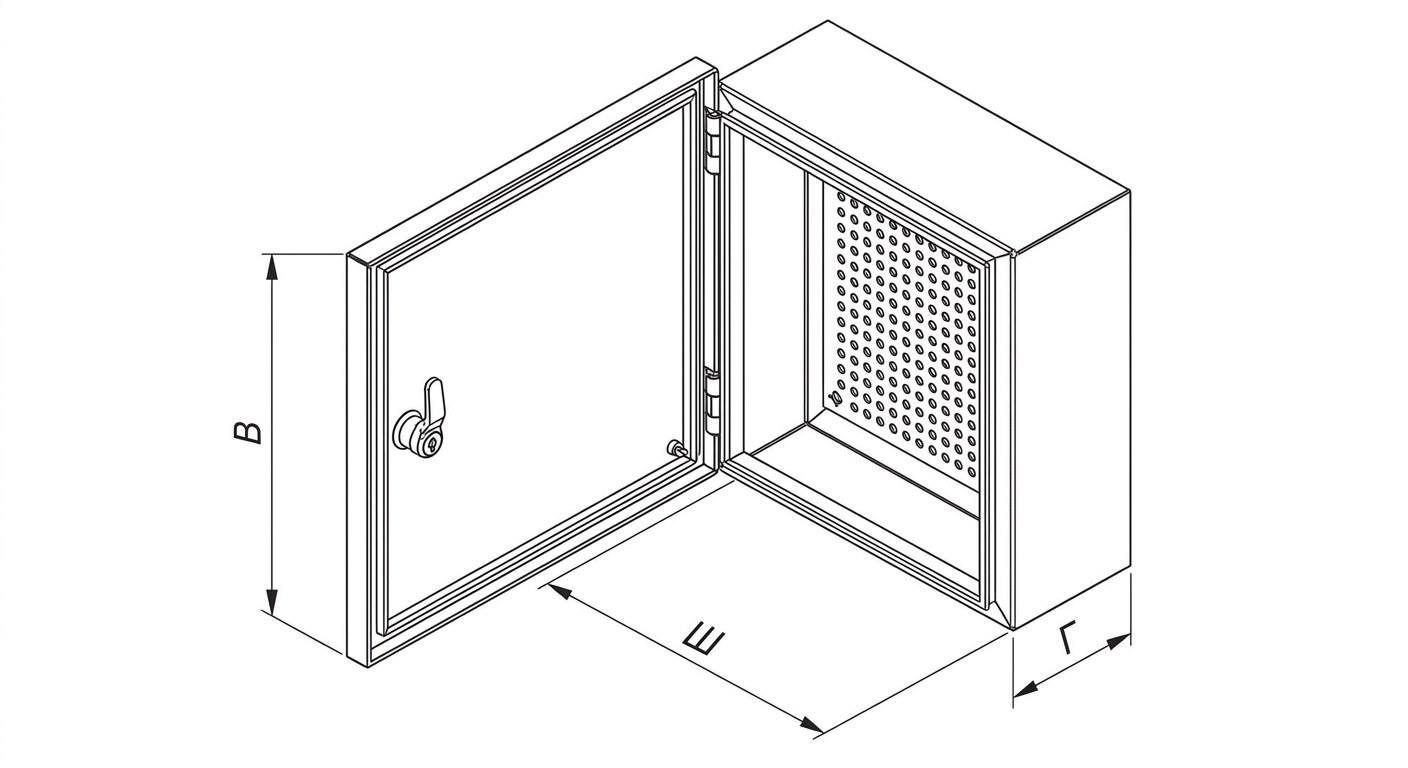

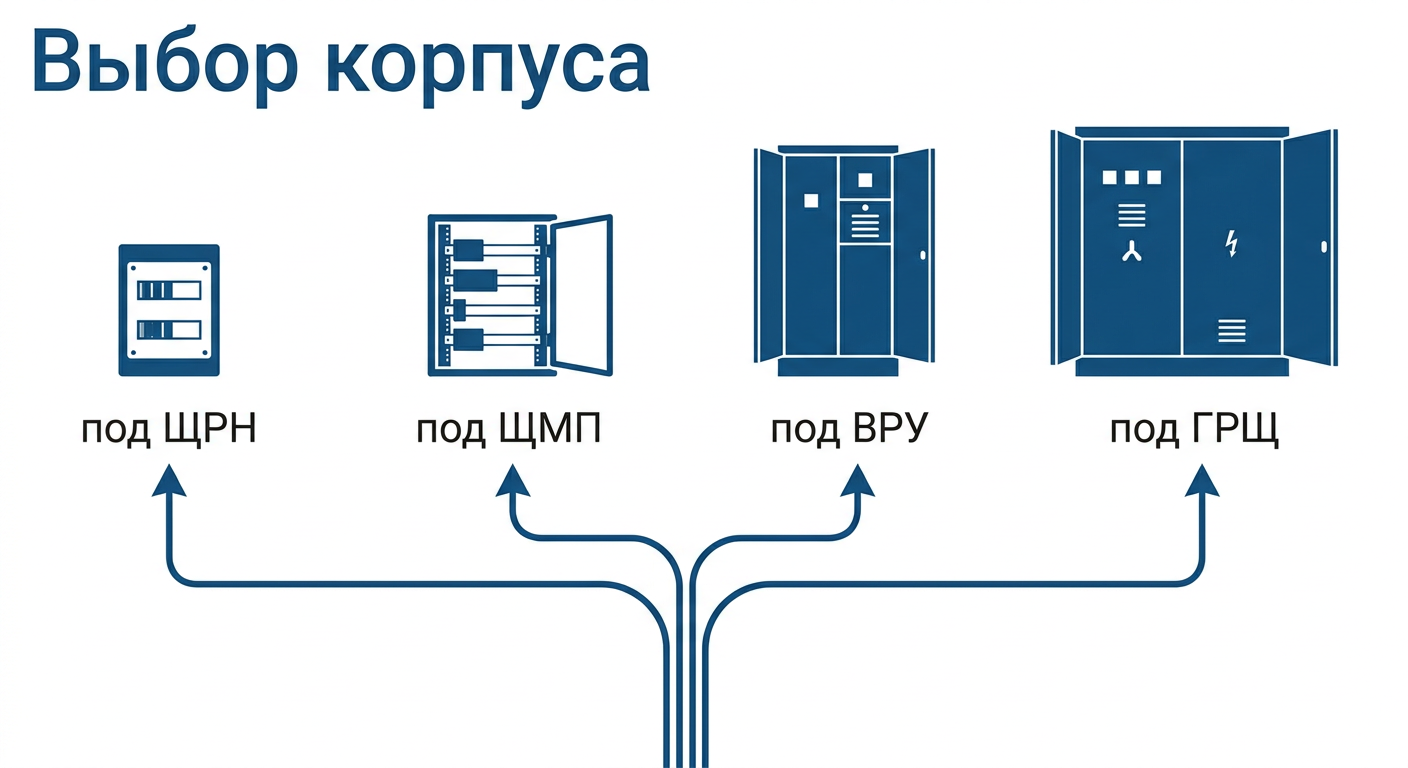

Какой корпус под какой щит: таблица подбора
Цены корпусов под электрощиты на рынке Сибири начинаются: силовой ящик Я5000 — от 5 300 ₽, щит с монтажной панелью ЩМП и этажный ЩЭ — от 10 000 ₽, вводно-распределительное устройство ВРУ — от 15 800 ₽, панель ЩО-70 — от 25 000 ₽, распределительный пункт ПР — от 75 000 ₽.
| Тип щита | Что внутри корпуса | Монтаж | Сталь | Цена корпуса «от», ₽ | Подробнее |
|---|---|---|---|---|---|
| ЩМП — с монтажной панелью | панель из оцинковки, свободная компоновка | навесной / напольный | 1,5–2 мм | 10 000 | типоразмеры ЩМП |
| ЩРН — распределительный навесной | DIN-рейки под модульные автоматы | навесной | 1,5 мм | по запросу | модульный ряд ЩРН |
| ЩЭ — этажный | ввод + учёт + отходящие на квартиры | встраиваемый / навесной | 1,5 мм | 10 000 | — |
| Я5000 — силовой ящик | аппарат в малом корпусе | навесной | 1,5 мм | 5 300 | — |
| ВРУ — вводно-распределительное | вводной аппарат + отходящие, до 2000 А | напольный | 2 мм | 15 800 | — |
| ЩО-70 — панель распределительная | панели одностороннего обслуживания, до 2000 А | напольный | 2 мм | 25 000 | — |
| ПР — распределительный пункт | автоматы, рубильники | напольный / навесной | по запросу | 75 000 | — |
| Нестандарт по чертежу | по вашей компоновке | любой | 1,5–2 мм | по расчёту | корпус по чертежам |
Цены «от» — ориентиры открытых прайсов производителей Сибири, 07.2026. Не оферта (ст. 435 ГК РФ)
Калькулятор ёмкости корпуса в модулях
Тип корпуса определяется наполнением: считаем сумму модулей и подбираем ёмкость с запасом.
Ёмкость в модулях задаёт и габарит корпуса, и его тип: до 24 модулей это ЩРН, выше — корпус с монтажной панелью или шкаф.
Корпус или щит — в чём разница
Электротехнический корпус — пустая металлическая оболочка из листовой стали 1,5–2 мм. Щит — корпус с установленным оборудованием: автоматами, шинами и приборами учёта. Тип корпуса определяет тип щита: с монтажной панелью получается ЩМП, с DIN-рейками навесной — ЩРН, напольный на ток до 2000 А — ВРУ или ГРЩ.
ЩМП или ЩРН — главная развилка
ЩМП — щит с монтажной панелью: внутри сплошная панель из оцинкованной стали, на которую ставят любое оборудование в свободной компоновке. ЩРН — щит распределительный навесной: внутри DIN-рейки под модульные автоматы, компоновка фиксированная рядами. Нужна свобода компоновки — выбирают ЩМП. Нужны модульные автоматы — выбирают ЩРН.
Разбор с типоразмерами: ЩМП с массами по 3 заводам и модульный ряд ЩРН.
Нормативы: ГОСТ Р 51321.1, ГОСТ 14254, ТР ТС
Корпуса и щиты нормируют: ГОСТ Р 51321.1 — низковольтные комплектные устройства, ГОСТ 14254 — степени защиты оболочек IP. Собранный щит как НКУ подлежит подтверждению соответствия по ТР ТС 004/2011 и ТР ТС 020/2011; пустой корпус — оболочка, требования к готовому изделию на него не распространяются.
Толщина стали и типоразмеры корпусов под щит
Толщину стали корпуса под электрощит берут по габариту: навесные до 500 мм — 0,8–1,2 мм, средние 500–800 мм — 1,2–1,5 мм, напольные ВРУ и ГРЩ от 1800 мм — 2,0 мм. Монтажная панель — оцинковка 1,5 мм. Ходовой ряд по высоте 300–2200 мм с шагом под число модулей DIN 12, 24, 36, 54 и больше.
| Класс корпуса | Толщина |
|---|---|
| Малые навесные до 500 мм, IP31/IP54 | 0,8–1,0 мм |
| Средние 500–800 мм, IP54 | 1,0–1,2 мм |
| Крупные от 1000 мм | 1,2 мм |
| Исполнение IP65 | до 1,5 мм |
| Напольные ВРУ, ГРЩ, ЩО-70 | 2 мм |
По каталогам ИЭК и ЭКФ (117 позиций), 07.2026; КЭАЗ толщину не публикует. Напольные — по практике производителей НКУ
Степень защиты корпуса под щит: IP31, IP54, IP65
Корпус под щит выбирают по месту: щитовая и серверная — IP31, цех и подвал — IP54, улица и мойка — IP65 по ГОСТ 14254. Первая цифра 0–6 отвечает за пыль, вторая 0–9 — за воду. Полная расшифровка обеих цифр и матрица «IP → место установки» — в [таблице выбора IP](/korpusa/po-stepeni-zashchity-ip/).
Монтаж корпуса: навесной или напольный
Навесной корпус под ЩМП и ЩРН вешают на стену на кронштейны при массе до 60 кг, высота установки центра аппаратов 1000–1700 мм по ПУЭ. Напольные ВРУ и ГРЩ от 1800 мм ставят на цоколь 100–200 мм и крепят к полу анкерами. Перед корпусом оставляют проход не менее 1000 мм для обслуживания.
Материал и покрытие корпуса под щит
Корпус под щит делают из холоднокатаной стали 08пс с порошковой окраской по RAL, ходовой цвет RAL 7035 светло-серый. Для влажных цехов применяют оцинкованную сталь под окраску или нержавейку AISI 304. Порошковое покрытие толщиной 60–120 мкм держит удар и не выгорает, в отличие от жидкой краски.
Нержавеющее исполнение под пищёвку и химию — на странице нержавеющих корпусов.
Корпус под щит, телеком-шкаф и уличный: разница
Корпус под электрощит держит DIN-рейки или монтажную панель под автоматы и рубильники. Телекоммуникационный шкаф несёт направляющие 19 дюймов под серверы и патч-панели. Уличный корпус отличается степенью защиты IP65 и обогревом. Один корпус под две задачи не берут: у щитового нет 19-дюймовых стоек, у телеком-шкафа — монтажной панели.
Телеком-исполнения — настенные и напольные шкафы 19″. Уличные — уличные корпуса.
Каталог электротехнических корпусов в PDF
Скачать в PDF: Электротехнические корпуса — типы, толщина стали, IP, расчёт.
Как заказать корпус или щит в сборе
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Чем корпус отличается от щита?
Корпус — пустая металлическая оболочка из стали 1,5–2 мм. Щит — корпус с установленным и подключённым оборудованием: автоматами, шинами, приборами учёта. Заказать можно и то, и другое: пустой корпус или щит в сборе.
Какой корпус нужен под ЩМП?
Корпус с монтажной панелью — сплошным листом оцинкованной стали внутри, на который крепят оборудование в свободной компоновке. Ходовой ряд по каталогам заводов: от 400×300×150 до 1200×750×300 мм, IP31–IP54, масса 4,8–37,2 кг.
Какой корпус нужен под ЩРН?
Навесной корпус с DIN-рейками под модульные автоматы. Компоновка фиксированная — оборудование ставится рядами на рейки. Стандартный ряд ёмкостей: 12, 18, 24, 36, 48, 54, 72 модуля, сталь 1,5 мм.
Чем ЩМП отличается от ЩРН?
ЩМП — щит с монтажной панелью: внутри сплошная оцинкованная панель, на которую ставят любое оборудование в свободной компоновке. ЩРН — щит распределительный навесной: внутри DIN-рейки под модульные автоматы, компоновка фиксированная. Нужна свобода компоновки — ЩМП. Нужны модульные автоматы рядами — ЩРН.
Какой корпус нужен под ВРУ?
Напольный корпус из стали 2 мм. Вводно-распределительные устройства рассчитывают на ток до 2000 А, поэтому корпус вмещает вводной аппарат, шины и отходящие линии. Цена корпуса ВРУ на рынке Сибири — от 15 800 ₽.
Чем ВРУ отличается от ГРЩ?
ГРЩ — главный распределительный щит объекта, от него питаются ВРУ и этажные щиты. ВРУ — вводно-распределительное устройство одного здания или подъезда. Оба выполняются в напольных корпусах из стали 2 мм на ток до 2000 А.
Какая степень защиты нужна корпусу электрощита?
Для щитовой и сухого помещения — IP31, для цеха и подвала — IP54, для улицы — IP65 плюс обогрев при сибирских температурах. Степени защиты нормирует ГОСТ 14254.
Какие ГОСТы действуют для корпусов электрощитов?
ГОСТ Р 51321.1 — низковольтные комплектные устройства. ГОСТ 14254 — степени защиты оболочек. Обязательная сертификация — ТР ТС 004/2011 (низковольтное оборудование) и ТР ТС 020/2011 (электромагнитная совместимость).
Можно ли купить пустой корпус и собрать щит самому?
Да, пустые корпуса продаются отдельно. Но щит, собранный как НКУ, подпадает под ГОСТ Р 51321.1 и требует подтверждения соответствия ТР ТС 004/2011 и 020/2011 — это относится к готовому изделию, а не к пустой оболочке.
Из чего делают корпуса электрощитов?
Из листовой стали 1,5–2 мм: 1,5 мм для навесных корпусов, 2 мм для напольных ВРУ, ГРЩ и ЩО-70. Монтажная панель — из оцинкованной стали. Снаружи — порошковая окраска по каталогу RAL.
