Уличный корпус — 5 факторов выбора: IP54–IP65, сталь 2 мм, а от мороза −60 °C спасает только обогрев
Улица — это не одна задача, а пять: вода, пыль, мороз, нагрев на солнце и чужие руки. Разбираем, чем закрывается каждая.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru
Уличный корпус — металлический шкаф или ящик из стали 2 мм со степенью защиты IP54–IP65 по ГОСТ 14254 и порошковым покрытием. Код IP закрывает воду и пыль, но не температуру: для круглогодичной работы электроники в Сибири при морозах до −60 °C нужен обогрев с терморегулятором.
данные 07.2026 ·

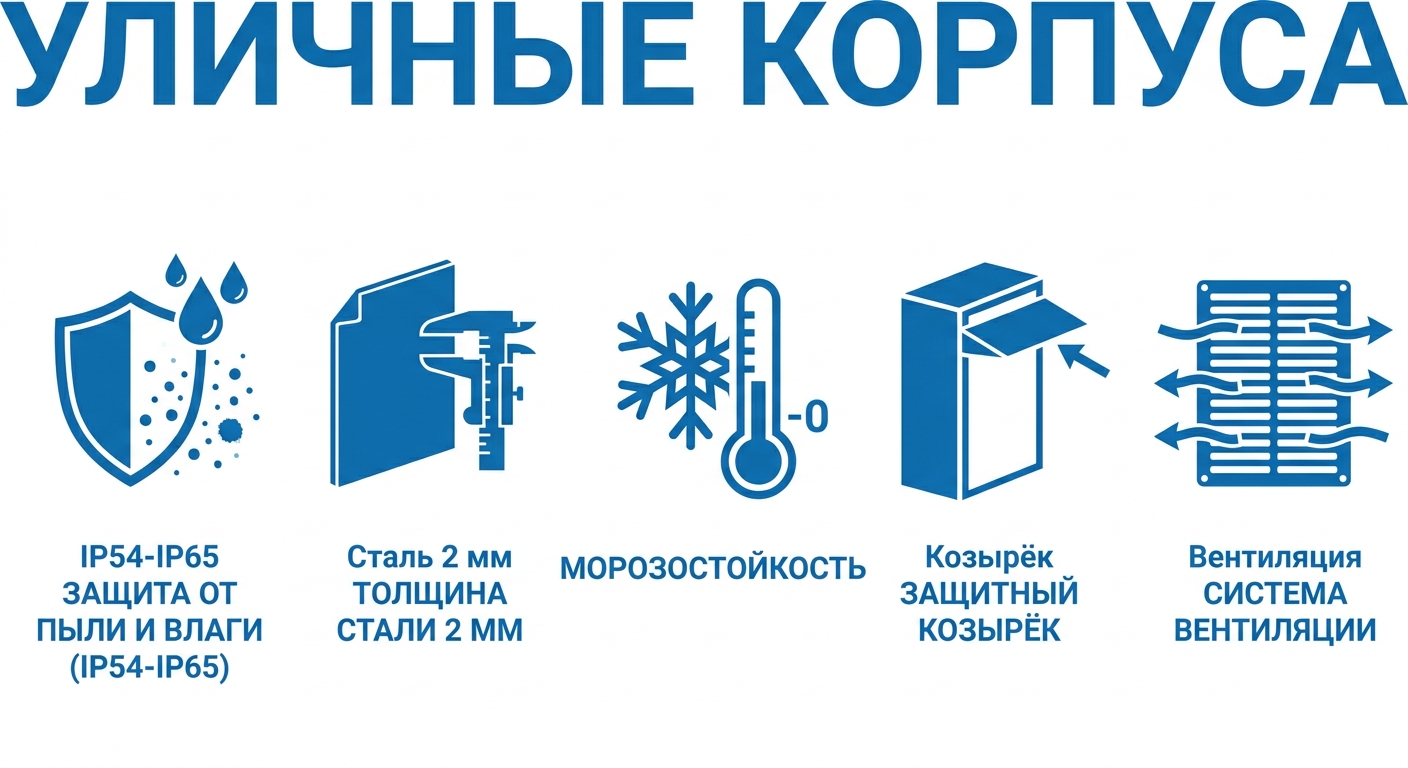

5 факторов уличного размещения
Уличное размещение корпуса — это пять факторов: вода и пыль закрываются степенью защиты IP54–IP65 по ГОСТ 14254, мороз — обогревом с терморегулятором, летний нагрев — вентиляцией, коррозия — сталью 2 мм с порошковым покрытием, доступ посторонних — замком. Код IP отвечает только за первый фактор из пяти.
| Фактор | Что грозит оборудованию | Чем закрывается |
|---|---|---|
| Вода и пыль | замыкания, загрязнение контактов | IP54 под навесом, IP65 на открытой площадке (ГОСТ 14254) |
| Мороз до −60 °C | отказ электроники и аккумуляторов | обогрев с терморегулятором — термошкаф |
| Нагрев на солнце | перегрев летом | вентиляция; верхняя граница диапазона +40 °C |
| Коррозия | ржавление корпуса | сталь 2 мм + порошковое покрытие по RAL |
| Доступ посторонних | вскрытие, вандализм | замок; для учёта — проушины под пломбу |
Код IP закрывает только первый фактор — воду и пыль. Температуру, коррозию и доступ он не нормирует.
Подбор уличного корпуса по условиям
Улица задаёт минимум по пыли и воде, а мороз добавляет требование, которого в коде IP нет.
Для сибирской улицы код IP закрывает только пыль и воду. Работа электроники при морозе требует обогрева с терморегулятором — это уже термошкаф, а не степень защиты.
Что ставят на улице: изделия и разделы
| Изделие | Особенность | Подробнее |
|---|---|---|
| Термошкаф | обогрев + терморегулятор, −60…+40 °C | термошкафы |
| Уличный узел связи | телеком-шкаф 19″ в утеплённом исполнении | телеком-шкафы |
| Щит учёта уличный | окно под счётчик, пломбировка, IP54–IP65 | щиты учёта |
| Ящик IP65 | малый корпус до 600 мм для улицы | ящики |
Изделия объединяет исполнение: сталь 2 мм, IP54–IP65, порошковое покрытие.
IP54 или IP65 для улицы
Для уличной установки под навесом достаточно IP54 — защита от брызг со всех направлений. Открытая площадка требует IP65: полная пыленепроницаемость и стойкость к струе воды. Конструктивная разница — сплошной уплотнитель двери и герметичные кабельные вводы у IP65. Расшифровка обеих цифр кода — по ГОСТ 14254.
Подробный разбор кода IP — на странице выбора по степени защиты.
Зима: почему IP65 не спасает и когда нужен термошкаф
Степень защиты IP не нормирует температуру: шкаф IP65 при −60 °C защитит оборудование от воды, но не от холода. Если внутри электроника, аккумуляторы или приборы учёта, работающие круглый год, — нужен термошкаф с утеплением, обогревателем и терморегулятором на диапазон −60…+40 °C. Корпус без обогрева на улице зимой — только для оборудования, которому холод не мешает.
Устройство и состав — на странице термошкафов.
Материал уличного корпуса
Сталь 2 мм — уличное исполнение требует жёсткости и запаса на коррозию; снаружи порошковое покрытие по каталогу RAL. Монтажная панель внутри — оцинкованная сталь. Крепление — на стену, опору или фундамент в зависимости от изделия.
Толщина стали и типоразмеры уличного корпуса
Уличный корпус делают из стали от 1,5 мм: навесные — 1,5 мм, напольные стойки от 1000 мм высоты — 2,0 мм. Тонкий лист под ветровой и снеговой нагрузкой ведёт дверь, поэтому 0,8 мм на улицу не берут. Ходовой ряд по высоте 500–2000 мм, глубина от 250 мм под ввод кабеля снизу. Крыша идёт с уклоном 5–10 градусов для схода воды.
| Класс корпуса | Толщина |
|---|---|
| Малые навесные до 500 мм, IP31/IP54 | 0,8–1,0 мм |
| Средние 500–800 мм, IP54 | 1,0–1,2 мм |
| Крупные от 1000 мм | 1,2 мм |
| Исполнение IP65 | до 1,5 мм |
| Напольные ВРУ, ГРЩ, ЩО-70 | 2 мм |
По каталогам ИЭК и ЭКФ (117 позиций), 07.2026; КЭАЗ толщину не публикует. Напольные — по практике производителей НКУ

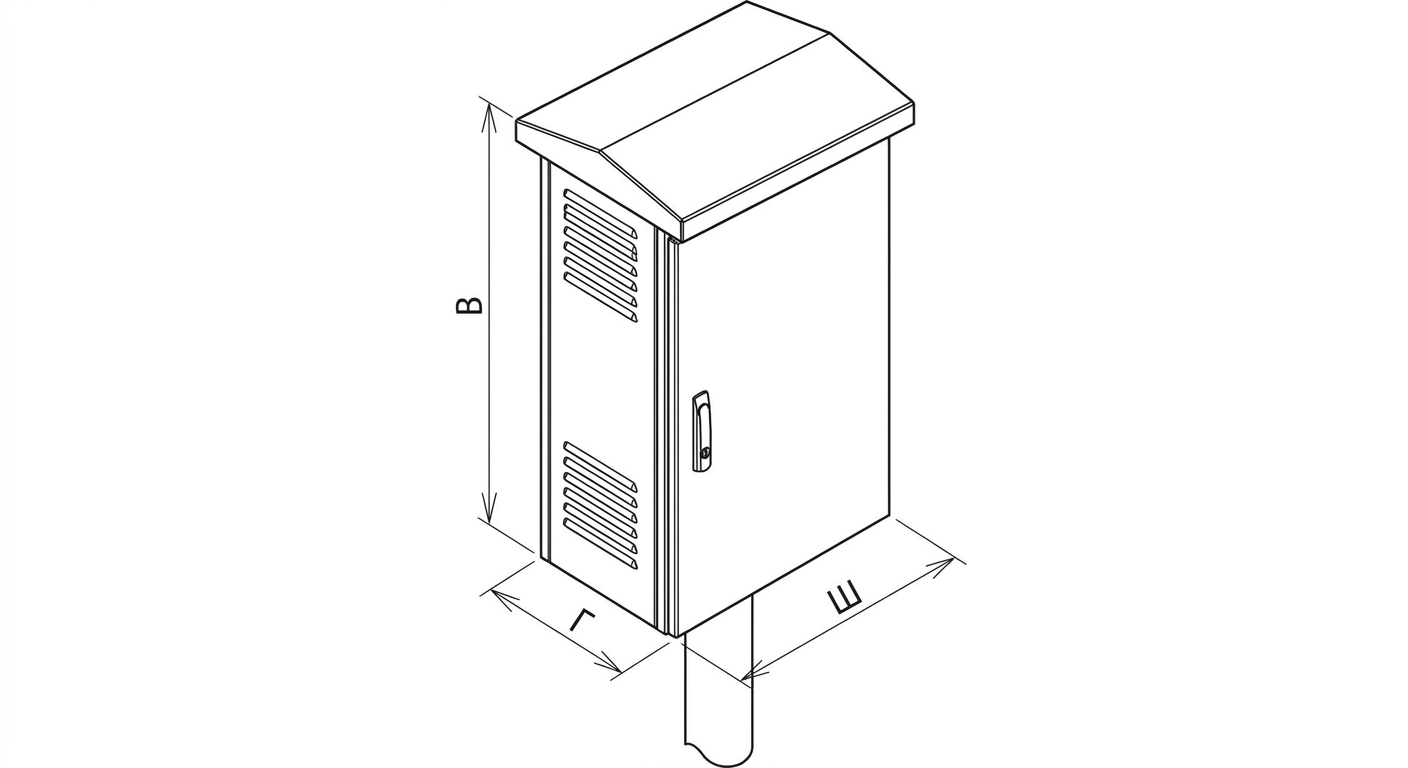

Козырёк и вентиляция уличного корпуса
Уличный корпус закрывают двускатным или наклонным козырьком: он отводит дождь и снег от двери и даёт тень, снижая нагрев на солнце на 5–10 °C. Вентиляцию делают через жалюзи с фильтром или пылевлагозащищённые вентиляторы. При IP65 естественную вентиляцию заменяют теплообменником, чтобы не нарушить герметичность корпуса.
Монтаж: на стену, стойку или фундамент
Уличный корпус ставят тремя способами: навесной на глухую стену на анкеры, на трубостойку высотой 1,5–2 м, забетонированную в грунт, или на бетонный фундамент при массе от 100 кг. Ввод кабеля делают снизу через гермовводы, чтобы вода не затекала по кабелю. Дверь ориентируют от господствующего ветра, вокруг оставляют проход 800 мм.
Уличный корпус или термошкаф: где граница
Уличный корпус IP65 закрывает воду, пыль и ультрафиолет, но не греет. Термошкаф — тот же уличный корпус плюс обогрев и терморегулятор на диапазон −60…+40 °C. Границу проводят по электронике: реле, контакторы и кабель терпят мороз, а аккумуляторы, ПЛК, счётчики и модемы при −40 °C отказывают — им нужен термошкаф.
Как устроен обогрев и сколько нужно мощности — на странице термошкафов.
Нормативы для уличных корпусов
Степень защиты нормирует ГОСТ 14254 (код IP), для улицы применяют дополнительную литеру W — защита от погодных условий. Климатическое исполнение УХЛ1 по ГОСТ 15150 задаёт диапазон рабочих температур наружной установки. Если внутри собрано низковольтное устройство — ГОСТ Р 51321.1, подтверждение по ТР ТС 004/2011. Ветровую и снеговую нагрузку на козырёк считают по СП 20.13330.
Каталог уличных шкафов в PDF
Скачать в PDF: Уличные шкафы — факторы, изделия, IP, антивандальность.
Как заказать уличный корпус
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Чем уличный корпус отличается от обычного?
Степенью защиты и материалом: улица требует IP54–IP65 по ГОСТ 14254, сталь 2 мм вместо 1,5 мм и порошковое покрытие против коррозии. Для круглогодичной работы электроники добавляется обогрев — код IP от мороза не защищает.
Какой IP нужен для уличного шкафа?
IP54 — если корпус стоит под навесом, IP65 — на открытой площадке: полная пыленепроницаемость и защита от струи воды. Конструктивно IP65 отличают сплошной уплотнитель двери и герметичные кабельные вводы.
Почему IP65 недостаточно для улицы зимой?
Код IP по ГОСТ 14254 описывает только пыль и воду — температуры в нём нет. При −60 °C оборудование в шкафу IP65 выйдет из строя от холода. Для зимней эксплуатации нужен термошкаф с обогревом и терморегулятором.
Из чего делают уличные корпуса?
Листовая сталь 2 мм с порошковым покрытием по каталогу RAL: уличное исполнение требует жёсткости и стойкости к коррозии. Внутри — монтажная панель из оцинкованной стали.
Что обычно размещают в уличных корпусах?
Приборы учёта электроэнергии, телекоммуникационное оборудование уличных узлов связи, автоматику, контрольно-измерительные приборы, аккумуляторы. Всё, что работает круглый год, ставят в термошкаф с обогревом.
Нужен ли уличному шкафу замок?
Для установки в доступном месте — да: замок закрывает пятый фактор уличного размещения, доступ посторонних. Щитам учёта дополнительно нужны проушины под пломбу сетевой организации.
Как уличный корпус переносит летнюю жару?
Корпус на солнце нагревается, и оборудованию внутри может стать жарче допустимого. Вопрос решает вентиляция; у термошкафов верхняя граница диапазона +40 °C закрывает летний нагрев.
Можно ли заказать уличный корпус нестандартного размера?
Да. Для расчёта нужны габариты, степень защиты IP, состав оборудования и его тепловыделение, необходимость обогрева, места ввода кабеля и цвет по RAL.
