Ящик металлический — ЯТП, ЯРП, Я5000: сталь 1,5 мм, IP31–IP65, цена от 5 300 ₽

Металлический ящик — корпус из листовой стали 1,5 мм с порошковой окраской по RAL. Условная граница со шкафом — 600 мм по высоте. Виды по назначению: ЯТП с понижающим трансформатором, ЯРП с рубильником, силовой Я5000 — от 5 300 ₽. Степени защиты — IP31–IP65 по ГОСТ 14254.

данные 07.2026 · уточнить по своей задаче

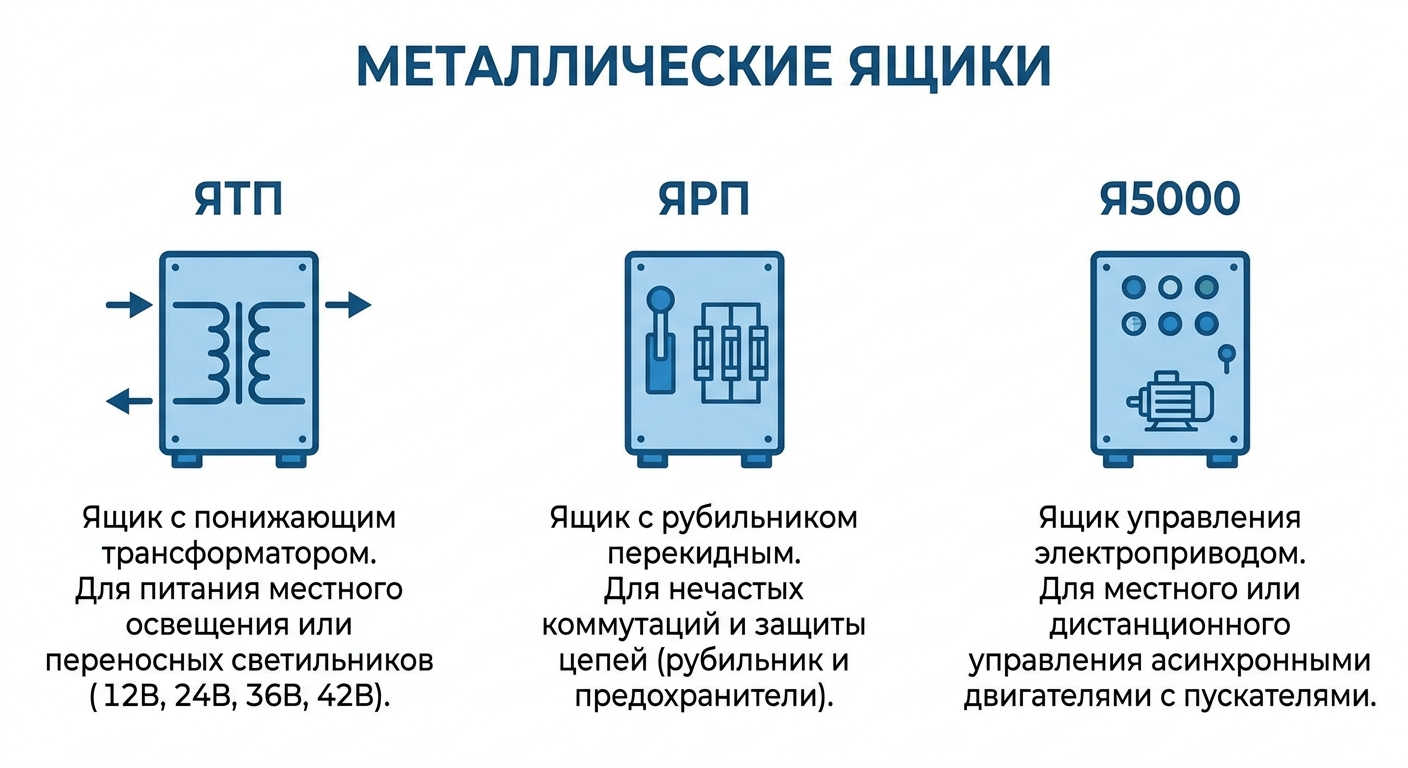

Виды металлических ящиков по назначению

Металлические ящики различают по назначению: ЯТП — ящик с понижающим трансформатором для цепей освещения на 12, 24 или 36 В; ЯРП — ящик с рубильником и предохранителями; Я5000 — силовой ящик, цена от 5 300 ₽. Внутри большинства исполнений установлена монтажная панель из оцинкованной стали.

Калькулятор массы и площади ящика

Ящик или шкаф: где граница

Металлический ящик и металлический шкаф — один и тот же корпус из листовой стали, разница только в размере. Условная граница рынка — 600 мм по высоте: до 600 мм изделие называют ящиком или боксом, выше — шкафом. Ящики изготавливают из стали 1,5 мм, крупные шкафы — из стали 2 мм.

Степень защиты ящика: IP31, IP54, IP65

Степень защиты металлического ящика выбирают по месту установки: IP31 — сухое помещение, IP54 — помещение с пылью и влагой, IP65 — улица и мойка водяной струёй. Степени защиты нормирует ГОСТ 14254. Для наружной установки в Сибири при температуре до −60 °C нужен термошкаф с обогревом.

Подробная расшифровка кода IP — на странице выбора корпуса по степени защиты.

Материал и покрытие

Корпус ящика — листовая сталь 1,5 мм с порошковой окраской по каталогу RAL. Монтажная панель внутри — съёмный лист оцинкованной стали: оборудование крепят к панели, а не к стенкам корпуса. Ящик с монтажной панелью — это малый ЩМП.

Типоразмерный ряд металлических ящиков

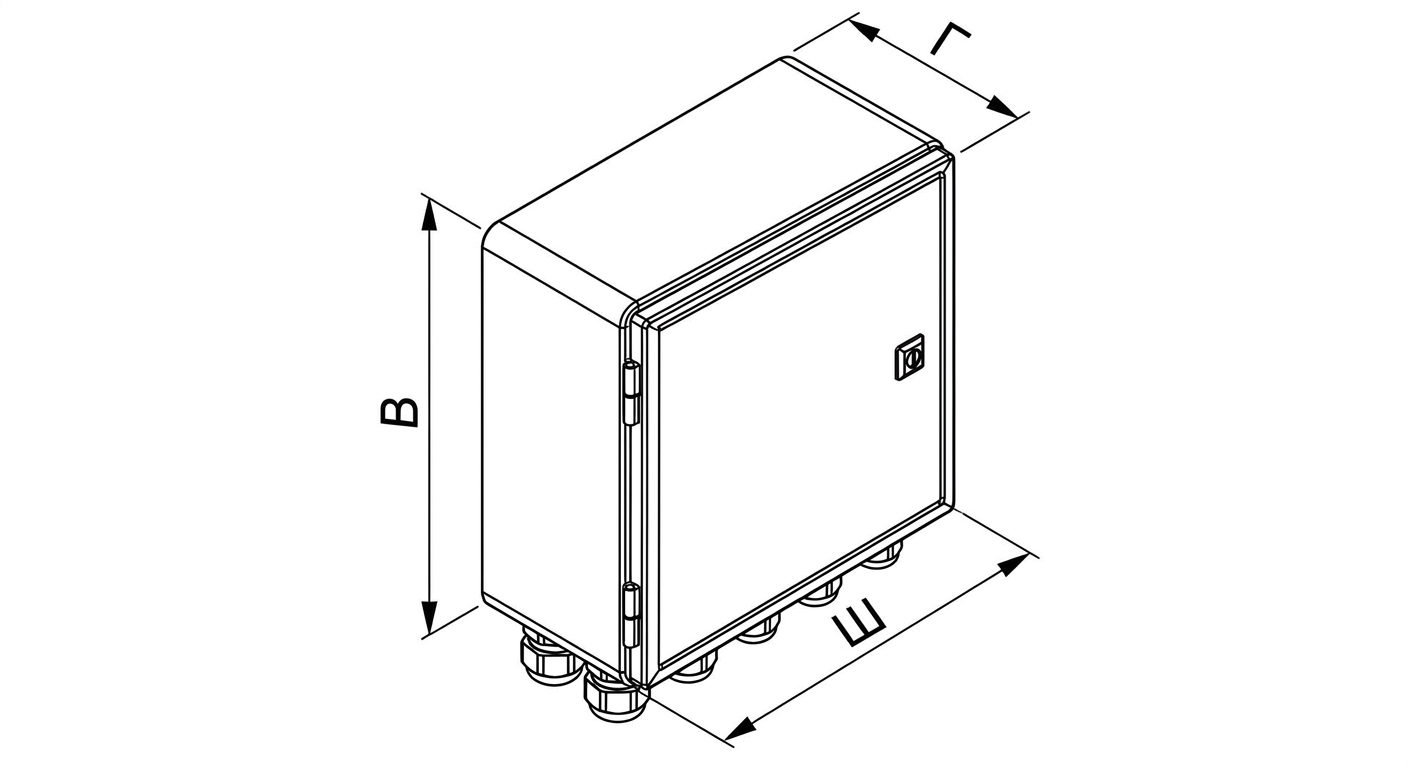

Металлические ящики идут по высоте до 600 мм — выше начинается шкаф. Ходовой ряд 150×150 до 600×400 мм, глубина 120–250 мм. Малый ящик под учёт или клеммы — 200×300 мм, силовой ЯРП под рубильник 250 А — 400×300 мм. Для расчёта корпуса нужны габариты В×Ш×Г, число вводов и степень защиты IP.

Толщина стали ящика

Металлический ящик делают из стали 0,8–1,5 мм: малые навесные до 300 мм — 0,8–1,0 мм, средние силовые до 600 мм — 1,2–1,5 мм. Монтажная панель — оцинковка 1,5 мм. Ящик почти всегда навесной, поэтому 2 мм не берут — толстая сталь утяжеляет корпус без выигрыша в жёсткости на габарите до 600 мм.

Монтаж металлического ящика

Металлический ящик вешают на стену на 2–4 кронштейна или дюбеля при массе до 30 кг. Высоту установки под учёт и коммутацию берут 1400–1700 мм по ПУЭ, чтобы аппараты были в зоне досягаемости. Ящик с вводным рубильником ЯРП ставят в доступном месте, к запирающему устройству допускают только персонал с группой по электробезопасности.

Материал и покрытие ящика

Корпус ящика делают из холоднокатаной стали 08пс с порошковой окраской по RAL, ходовой цвет RAL 7035 светло-серый. Для улицы и влаги применяют оцинковку под окраску или нержавейку AISI 304. Покрытие толщиной 60–120 мкм держит удар и коррозию. Дверь IP54 и выше идёт с уплотнителем по контуру.

Нержавеющее исполнение под пищёвку и влагу — на странице нержавеющих корпусов.

Нормативы для металлических ящиков

Степень защиты нормирует ГОСТ 14254 (код IP). Если внутри ящика собрано низковольтное устройство — рубильник, автоматы, счётчик, — корпус со сборкой подпадает под ГОСТ Р 51321.1 и ГОСТ IEC 61439, подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Высоту установки аппаратов задаёт ПУЭ, глава 1.7 и 4.1.

Каталог металлических ящиков в PDF

Скачать в PDF: Металлические ящики — виды, граница ящик/шкаф, применение.
