Телекоммуникационный шкаф — корпус стандарта 19 дюймов для серверного и сетевого оборудования. Высота измеряется в юнитах: от 6U до 47U, один юнит равен 44,45 мм. Настенные шкафы — до 18U, напольные — от 22U. Глубина 450–1000 мм. Корпус из листовой стали 1,5–2 мм, окраска по RAL.
данные 07.2026 ·
Что такое юнит (U) и как считать высоту шкафа
Высота телекоммуникационного шкафа измеряется в юнитах (U) — это единица монтажного пространства стандарта 19 дюймов, один юнит равен 44,45 мм. Ходовой ряд: 6U, 9U, 12U, 18U для настенных шкафов и 22U, 32U, 42U, 47U для напольных. Ширина монтажного профиля всегда 19 дюймов, поэтому стандартное оборудование встанет в шкаф любого производителя.
| Высота | Монтажная высота | Тип монтажа |
|---|---|---|
| 6U | 267 | настенный |
| 9U | 400 | настенный |
| 12U | 533 | настенный |
| 18U | 800 | настенный |
| 22U | 978 | напольный |
| 32U | 1422 | напольный |
| 42U | 1867 | напольный |
| 47U | 2089 | напольный |
Монтажная высота = U × 44,45 мм по стандарту 19-дюймового конструктива. Внешний габарит корпуса больше — добавляются рама и цоколь, у каждого производителя свои.
Калькулятор высоты телекоммуникационного шкафа
Калькулятор высоты телекоммуникационного шкафа
Высота стойки считается в юнитах: один юнит равен 44,45 мм по стандарту 19 дюймов.
К полезной высоте добавляется место под вентиляцию и кабельные вводы. Глубина выбирается по самому длинному устройству плюс запас на кабели — обычно 450–1000 мм.
Настенный или напольный: как выбрать

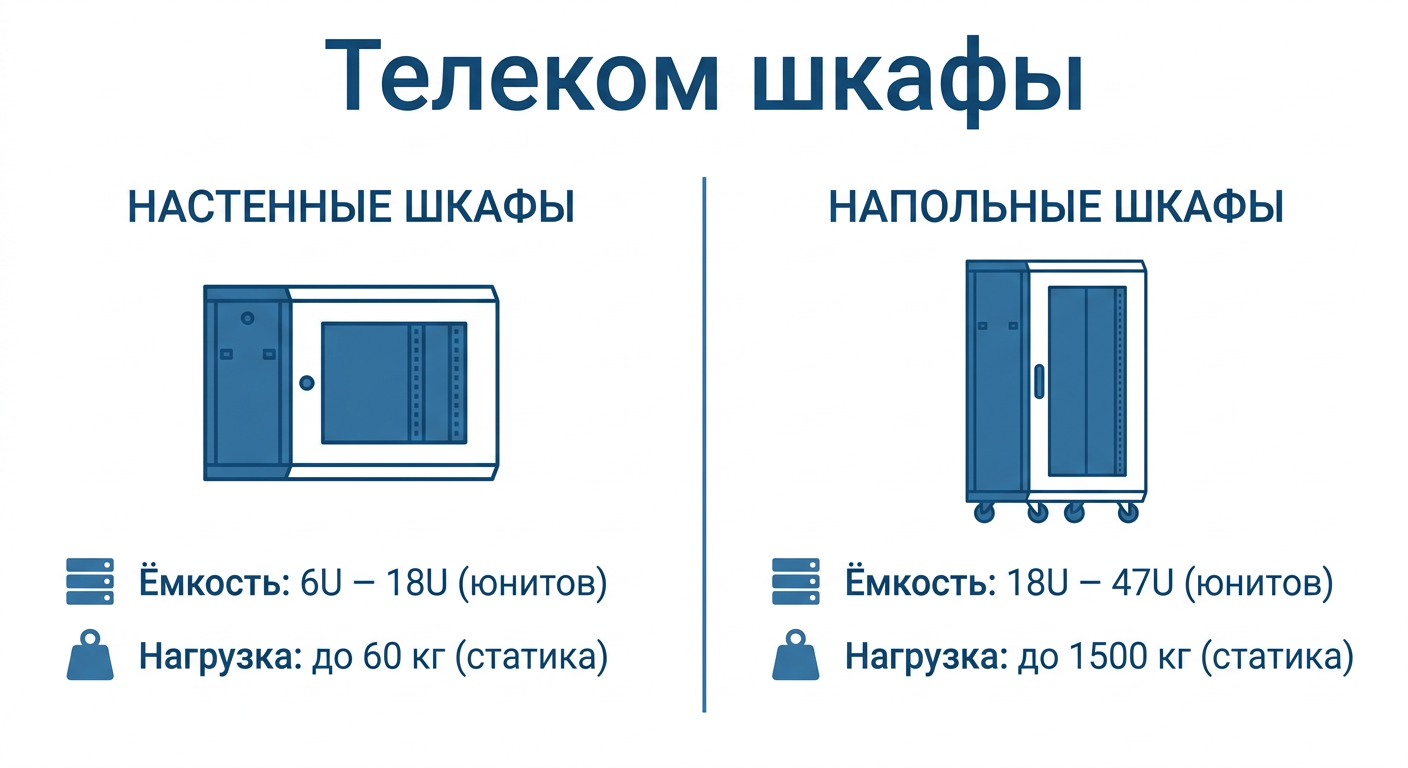

Настенные телекоммуникационные шкафы выпускают высотой до 18U и глубиной 450–600 мм — для офисного узла связи и малой серверной. Напольные шкафы от 22U до 47U с глубиной 800–1000 мм ставят в серверных комнатах, где размещают серверы и источники бесперебойного питания. Граница между типами — вес оборудования.
Глубина шкафа: 450, 600, 800 и 1000 мм
Глубину выбирают по самому длинному устройству с запасом на кабели и органайзеры. Для коммутаторов и патч-панелей хватает 450–600 мм, серверам и ИБП нужны 800–1000 мм.
| Глубина | Что помещается |
|---|---|
| 450 | патч-панели, оптические кроссы, компактные коммутаторы |
| 600 | коммутаторы, маршрутизаторы, кабельные органайзеры |
| 800 | серверы, глубокое сетевое оборудование |
| 1000 | серверы полной глубины, ИБП с батарейными модулями |
Глубину выбирают по самому длинному устройству с запасом на кабели и розетки питания.
Из чего сделан телеком-шкаф
Телекоммуникационный шкаф 19 дюймов изготавливают из листовой стали 1,5–2 мм с порошковой окраской по каталогу RAL. Настенные исполнения — сталь 1,5 мм, напольные — 2 мм из-за нагрузки от оборудования. Стандартная степень защиты для помещения — IP31 по ГОСТ 14254. Уличное размещение требует термошкафа с обогревом.
Степень защиты и охлаждение
Для помещений базовое исполнение — IP31: корпус допускает вентиляционные жалюзи, тепло от оборудования отводится свободно. Чем выше степень защиты, тем сложнее охлаждение — герметичный корпус требует продуманного теплоотвода. Разбор кода IP — на странице выбора корпуса по степени защиты. Для питания оборудования используется отдельный щит.
Сколько стоит телекоммуникационный шкаф
Открытых сибирских прайсов на телеком-шкафы мало, поэтому честная цифра — только расчёт по параметрам. Цену определяют высота в юнитах, глубина, толщина стали и комплектация: вентиляция, замок, стеклянная или глухая дверь. Пришлите размеры — подберём исполнителя и рассчитаем за 1 час.
Как заказать телеком-шкаф
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое 19 дюймов в телекоммуникационном шкафу?
19 дюймов — стандартная ширина монтажного профиля внутри шкафа, к которому крепится оборудование. Это международный стандарт: любой сервер, коммутатор или патч-панель с креплением 19 дюймов встанет в такой шкаф.
Что такое юнит (U)?
Юнит — единица высоты монтажного пространства в 19-дюймовом шкафу, один юнит равен 44,45 мм. Высота шкафа указывается в юнитах: 6U, 12U, 22U, 42U. Чем больше юнитов, тем больше оборудования помещается.
Настенный или напольный шкаф — что выбрать?
Настенные шкафы выпускают до 18U — для небольшой серверной, узла связи, офиса. Напольные от 22U до 47U — для серверных комнат и ЦОД. Граница практическая: выше 18U вес и глубина делают настенный монтаж нецелесообразным.
Какая глубина телекоммуникационного шкафа нужна?
Ходовые глубины — 450, 600, 800 и 1000 мм. 450–600 мм хватает для коммутаторов и патч-панелей, 800–1000 мм нужны для серверов и ИБП. Глубину выбирают по самому длинному устройству с запасом на кабели.
Можно ли заказать телеком-шкаф нестандартного размера?
Да. Нестандартный корпус изготавливается по чертежу. Для расчёта нужны высота в юнитах или миллиметрах, ширина, глубина, требуемая степень защиты IP, места ввода кабеля и цвет по RAL.
Из чего делают телекоммуникационные шкафы?
Корпус — листовая сталь 1,5–2 мм с порошковой окраской по RAL. Толщина 1,5 мм для настенных исполнений, 2 мм — для напольных, где выше нагрузка от установленного оборудования.
Какой IP у телекоммуникационного шкафа?
Стандартное исполнение для помещения — IP31 по ГОСТ 14254. Для пыльных и влажных помещений заказывают исполнение с повышенной защитой. Уличное размещение требует термошкафа с обогревом.
Сколько стоит телекоммуникационный шкаф в Сибири?
Цена зависит от высоты в юнитах, глубины, толщины стали и комплектации: вентиляция, замок, стеклянная или глухая дверь. Открытых прайсов на телеком-шкафы в Сибири мало, поэтому стоимость считается по параметрам — пришлите размеры, исполнитель рассчитает за 1 час.
