ГРЩ: главный распределительный щит до 2000 А, сталь 2 мм

Коротко

ГРЩ — главный распределительный щит: верхний уровень схемы электроснабжения объекта, от него питаются ВРУ и этажные щиты. Ток до 2000 А. Корпус напольный, секционный, из стали 2 мм, IP31–IP54 по ГОСТ 14254. При двух вводах шины делят на две секции с секционным аппаратом.

данные 07.2026 ·

Что означает аббревиатура ГРЩ

ГРЩ — главный распределительный щит. Это верхний уровень схемы электроснабжения объекта: щит принимает питание от трансформаторной подстанции и распределяет его по ВРУ и другим щитам. Номинальный ток — до 2000 А. Корпус напольный, из листовой стали 2 мм, степень защиты IP31–IP54 по ГОСТ 14254.

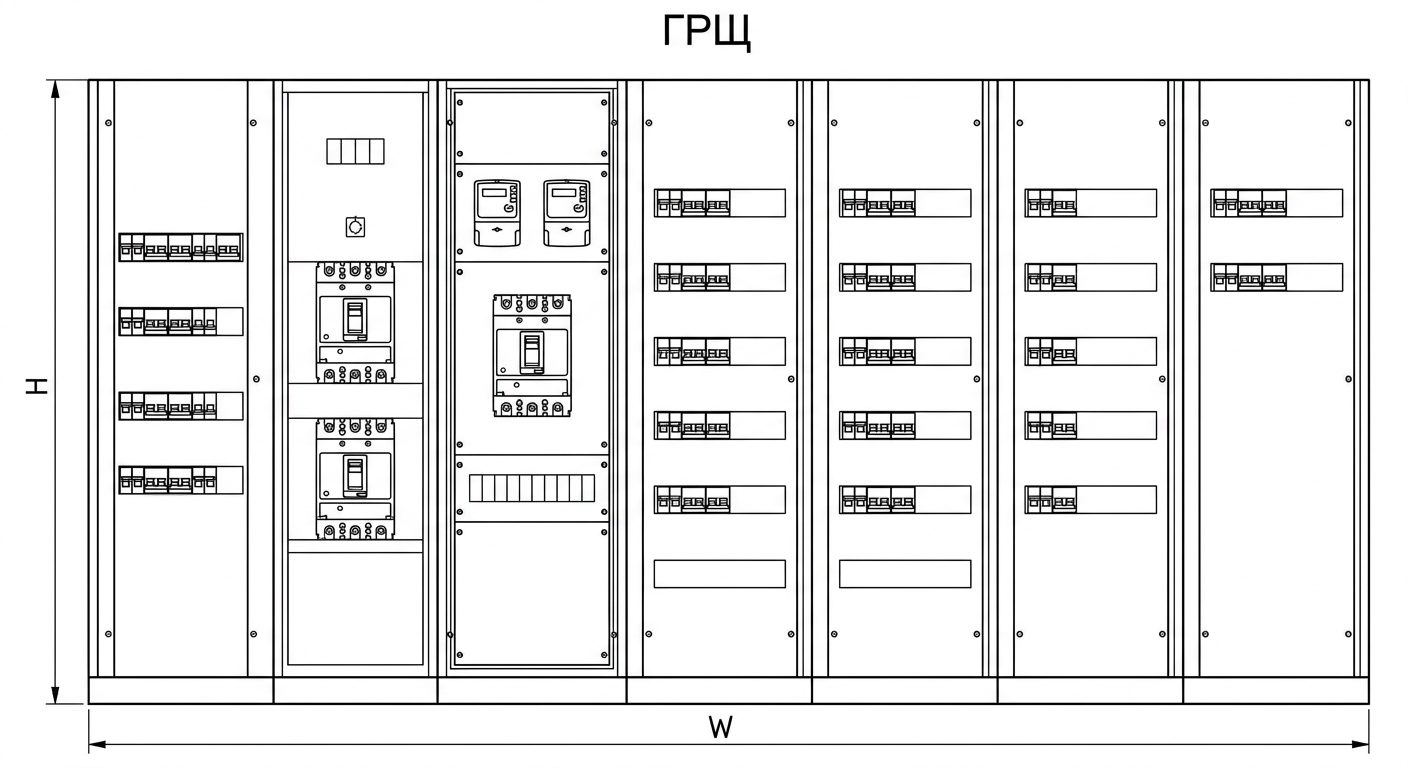

Главный распределительный щит ГРЩ напольный, вид спереди — ГРЩ: вводная и распределительные секции

Калькулятор тока и секций ГРЩ

Ток ввода и число секций главного распределительного щита по мощности объекта.

Раскладка расчёта

Расчётный ток ввода, А 253,23

Номинал вводного аппарата, А 350

Панелей отходящих линий, шт 2

Ток ввода, ориентир 253 А

ГРЩ обычно строится секциями: каждая секция под свой ввод, между ними секционный аппарат. Расчёт даёт порядок номинала — окончательный выбор за проектировщиком.

Прислать проект на расчёт ГРЩ

ГРЩ или ВРУ: где какой

ГРЩ и ВРУ конструктивно близки: оба напольные, из листовой стали 2 мм, на ток до 2000 А, IP31–IP54 по ГОСТ 14254. Разница в месте в схеме: ГРЩ — главный щит объекта, от него питаются ВРУ и этажные щиты. ВРУ — вводно-распределительное устройство одного здания или подъезда.

Подробный разбор различий и цены — на странице ВРУ.

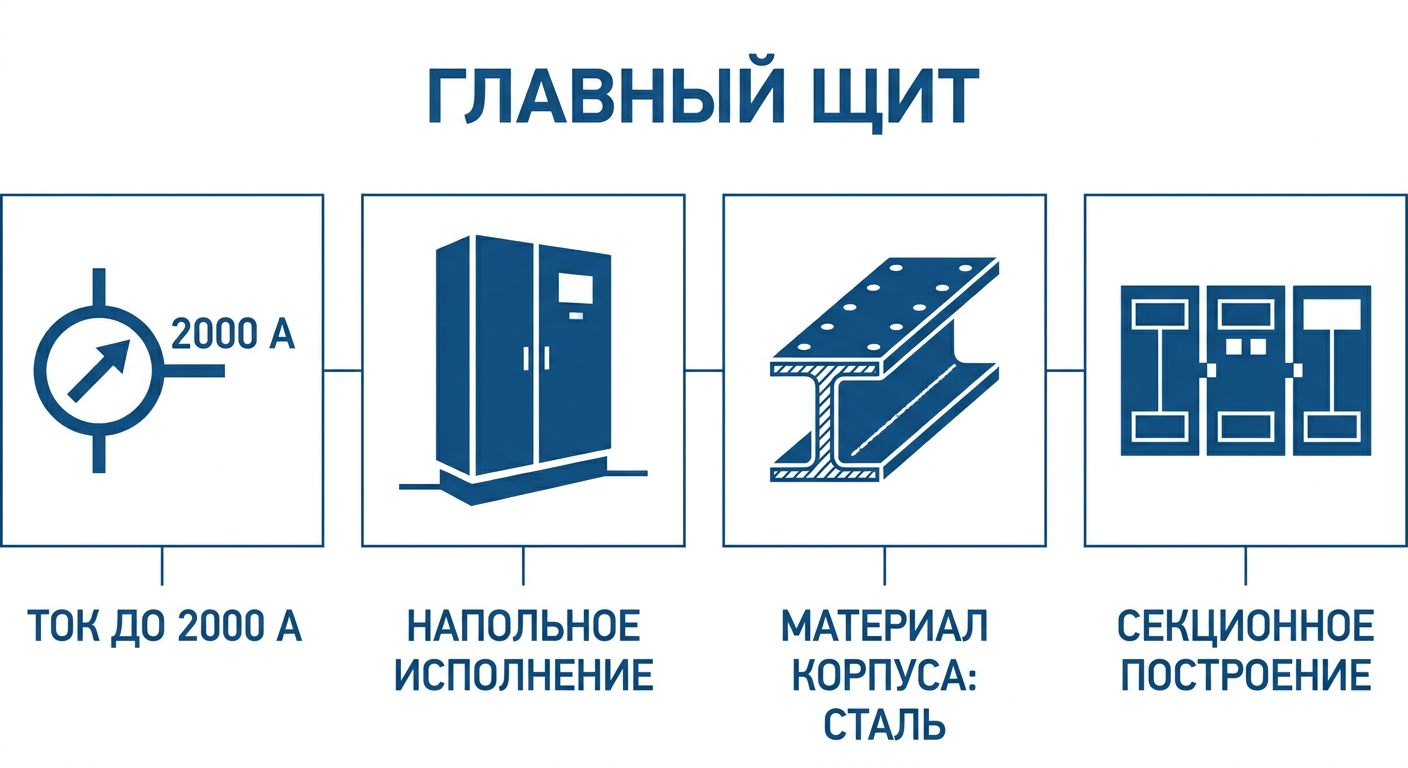

Главный распределительный щит ГРЩ: ток до 2000 А — ГРЩ: ток до 2000 А, напольный

Состав ГРЩ

Состав ГРЩ
Элемент	Назначение
Вводные секции	приём питания от трансформаторной подстанции, аппараты защиты
Секционный аппарат	объединяет секции шин при отказе одного из вводов
Панели отходящих линий	питание ВРУ и щитов объекта
АВР (опция)	автоматический ввод резерва
Секция учёта (опция)	прибор учёта электроэнергии

ГРЩ собирают из нескольких панелей в ряд; состав определяет проект электроснабжения объекта.

Секционирование: зачем две секции шин

Секционирование ГРЩ — разделение шин на две секции с секционным аппаратом между ними. Каждая секция питается от своего ввода. При отказе одного ввода секционный аппарат объединяет шины и объект остаётся под напряжением. Схему применяют при двух вводах, часто вместе с АВР — автоматическим вводом резерва.

Схемы ввода ГРЩ
Схема ввода	Секционирование	Когда применяют
Один ввод	нет	объекты без требований к резервированию питания
Два ввода	две секции шин + секционный аппарат	при отказе ввода объект остаётся под напряжением
Два ввода + АВР	две секции, резерв включается автоматически	объекты, где перерыв питания недопустим

Схему ввода задаёт проект электроснабжения по категории надёжности объекта.

Сколько стоит ГРЩ

Открытой цены ГРЩ в сибирских прайсах нет — щит считается по проекту. Ориентиры соседнего ряда на ток до 2000 А: ВРУ — от 15 800 ₽, панель ЩО-70 — от 25 000 ₽, распределительный пункт ПР — от 75 000 ₽. Цена ГРЩ зависит от тока, числа панелей, схемы ввода и наличия АВР.

Нормативы: ГОСТ Р 51321.1, ГОСТ 14254, ТР ТС

ГОСТ Р 51321.1 — низковольтные комплектные устройства. ГОСТ 14254 — степени защиты оболочек. Подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Подбор корпуса под тип щита — в таблице-навигаторе.

Расшифровка обозначения: ГРЩ и соседние индексы

ГРЩ расшифровывается как главный распределительный щит. В схеме объекта он единственный на верхнем уровне, тогда как ВРУ, ЩЭ и ЩК стоят ниже и их бывает десятки. Буква монтажа к индексу ГРЩ не приписывается — щит всегда напольный. Ток до 2000 А, корпус из стали 2 мм.

Буквенные обозначения щитов: как читать индекс
Индекс	Расшифровка
ГРЩ	главный распределительный щит
ВРУ	вводно-распределительное устройство
ЩЭ	щит этажный
ЩК / ЩКв	щит квартирный
ЩУ / ЩУР	щит учёта, Р — с распределением
ЩО / ОЩ	щиток осветительный
ЩАП	щит автоматического переключения (АВР)
ПР	пункт распределительный
Н / В	суффикс монтажа: навесной / встраиваемый

Обозначения по ГОСТ 2.710 и заводским каталогам. Буква монтажа (Н/В) и цифра ёмкости или тока дописываются к базовому индексу; у разных заводов индексы расходятся.

Ряд номинальных токов ГРЩ

Номинальный ток ГРЩ выбирают по расчётной нагрузке объекта из ряда 630, 1000, 1600, 2000 А по ГОСТ Р 51321.1. Предел одной секции — 2000 А. При двух вводах шины делят на две секции по 1600 или 2000 А каждая. Выше 2×2000 А нагрузку разносят на несколько ГРЩ.

Ряд номинальных токов ГРЩ
Ток ввода, А	Типовой объект
630	административное здание, школа, малый ТЦ
1000	жилой комплекс, торговый центр
1600	крупный объект с двумя вводами
2000	предельный номинал одной секции ГРЩ
2×1600	две секции шин, каждая под свой ввод
2×2000	максимум типовой сборки, выше делят на несколько ГРЩ

Ряд токов по ГОСТ Р 51321.1. Номинал секции выбирают по расчётной нагрузке с запасом 25%. При двух вводах ток делят на две секции с секционным аппаратом.

Место ГРЩ в схеме электроснабжения

ГРЩ занимает 1-й уровень схемы по ПУЭ гл.7: принимает питание от трансформаторной подстанции и раздаёт его на ВРУ и щиты. Ниже стоят ВРУ на вводе здания, затем этажные щиты ЩЭ до 100 А и квартирные ЩК до 63 А. Ток убывает сверху вниз: 2000 А на ГРЩ против 63 А на квартиру.

Как связаны уровни ниже — на страницах ВРУ и этажных щитов.

Щиты в схеме электроснабжения: уровни и токи
Уровень	Щит	Ток, А	Что делает
1	ГРЩ	до 2000	принимает от подстанции, раздаёт по ВРУ и щитам
2	ВРУ	до 2000	ввод здания, распределение по стоякам
3	ЩЭ	до 100	этаж: учёт и распределение по квартирам
4	ЩК	до 63	ввод в квартиру, групповые линии

Уровни по ПУЭ гл.7. От ГРЩ ток убывает вниз по схеме: 2000 А на вводе объекта против 25–63 А на квартиру. Каждый уровень защищён своим вводным аппаратом.

Степень защиты корпуса ГРЩ

Базовое исполнение ГРЩ — IP31 по ГОСТ 14254: щит стоит в отдельной электрощитовой на 1-м или цокольном этаже. При повышенной влажности или пыли заказывают IP54 с уплотнителем по контуру двери. Корпус напольный из стали 2 мм — токи до 2000 А и масса аппаратуры требуют такой жёсткости.

Разбор кода защиты и подбор по месту установки — на странице корпусов по степени защиты IP.

Нагрузка на резерв: секционирование и АВР

Надёжность питания ГРЩ обеспечивают на двух уровнях. Секционирование делит шины на 2 секции с секционным аппаратом: при отказе одного из 2 вводов шины объединяются. Панель АВР переключает питание автоматически за 0,5–1 секунду. Схему применяют для потребителей 1 и 2 категории надёжности по ПУЭ.

Справочники по ГРЩ в PDF

Скачать в PDF: Характеристики ГРЩ — состав, токи, схемы ввода.

Скачать в PDF: ГРЩ или ВРУ — сравнение и место в схеме.

Скачать опросный лист: Опросный лист на панели ЩО-70 — заполните — подберём схемы панелей и аппараты. Редактируемая версия: DOCX.

Скачать опросный лист: Опросный лист на КТП — если нужна подстанция целиком, а не только щит. Редактируемая версия: DOCX.

Как заказать ГРЩ

Присылаете файл1 минута
DXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
Считаем по рыночным ценамдо 1 рабочего дня
Раскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
Передаём заявку исполнителю
Вы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.

Частые вопросы

Что такое ГРЩ?

ГРЩ — главный распределительный щит. Это верхний уровень схемы электроснабжения объекта: щит принимает питание от трансформаторной подстанции и распределяет его по ВРУ и другим щитам. Ток до 2000 А, корпус напольный из стали 2 мм.

Чем ГРЩ отличается от ВРУ?

ГРЩ стоит выше в схеме: от него питаются ВРУ и этажные щиты объекта. ВРУ — вводно-распределительное устройство одного здания или подъезда. Конструктивно они близки: оба напольные, из стали 2 мм, на ток до 2000 А. Разница — в месте в схеме, а не в конструкции.

Какой максимальный ток у ГРЩ?

До 2000 А — тот же предел, что у ВРУ и панелей ЩО-70. Номинал выбирается по расчётной нагрузке объекта, которую определяет проект электроснабжения.

Что такое секционирование ГРЩ?

Это разделение шин на две секции с секционным аппаратом между ними. Каждая секция питается от своего ввода. При отказе одного ввода секционный аппарат объединяет шины, и объект остаётся под напряжением. Применяется при двух вводах.

Что входит в состав ГРЩ?

Вводные секции с аппаратами защиты, секционный аппарат при двух вводах, панели отходящих линий. Опционально — АВР для автоматического ввода резерва и секция учёта электроэнергии.

Сколько стоит ГРЩ?

Открытой цены в сибирских прайсах нет — ГРЩ считается по проекту. Ориентиры по рынку Сибири для щитов до 2000 А: ВРУ — от 15 800 ₽, панель ЩО-70 — от 25 000 ₽, распределительный пункт ПР — от 75 000 ₽. Цена зависит от тока, числа панелей, схемы ввода и наличия АВР.

Из чего делают корпус ГРЩ?

Из листовой стали 2 мм: напольное исполнение и токи до 2000 А требуют жёсткого корпуса. Снаружи — порошковая окраска по каталогу RAL. ГРЩ обычно собирают из нескольких панелей в ряд.

Какие нормативы действуют для ГРЩ?

ГОСТ Р 51321.1 — низковольтные комплектные устройства. ГОСТ 14254 — степени защиты оболочек. Подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011.
