ЩЭ — щит этажный: 2–12 квартир, слаботочный отсек, от 19 774 ₽
Заводские исполнения в одной таблице — квартиры, отсеки, габариты — и подбор нужного за два клика.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru
ЩЭ — щит этажный: шкаф на лестничной площадке, куда приходит стояк дома и откуда питание расходится по квартирам. Заводские исполнения — на 2–12 квартир, со слаботочным отсеком и без него, габариты 1000x650x150 и 1000x950x150 мм. Цена прайса — от 19 774 ₽.
данные 07.2026 ·
Исполнения ЩЭ: квартиры, отсеки, габариты, цены

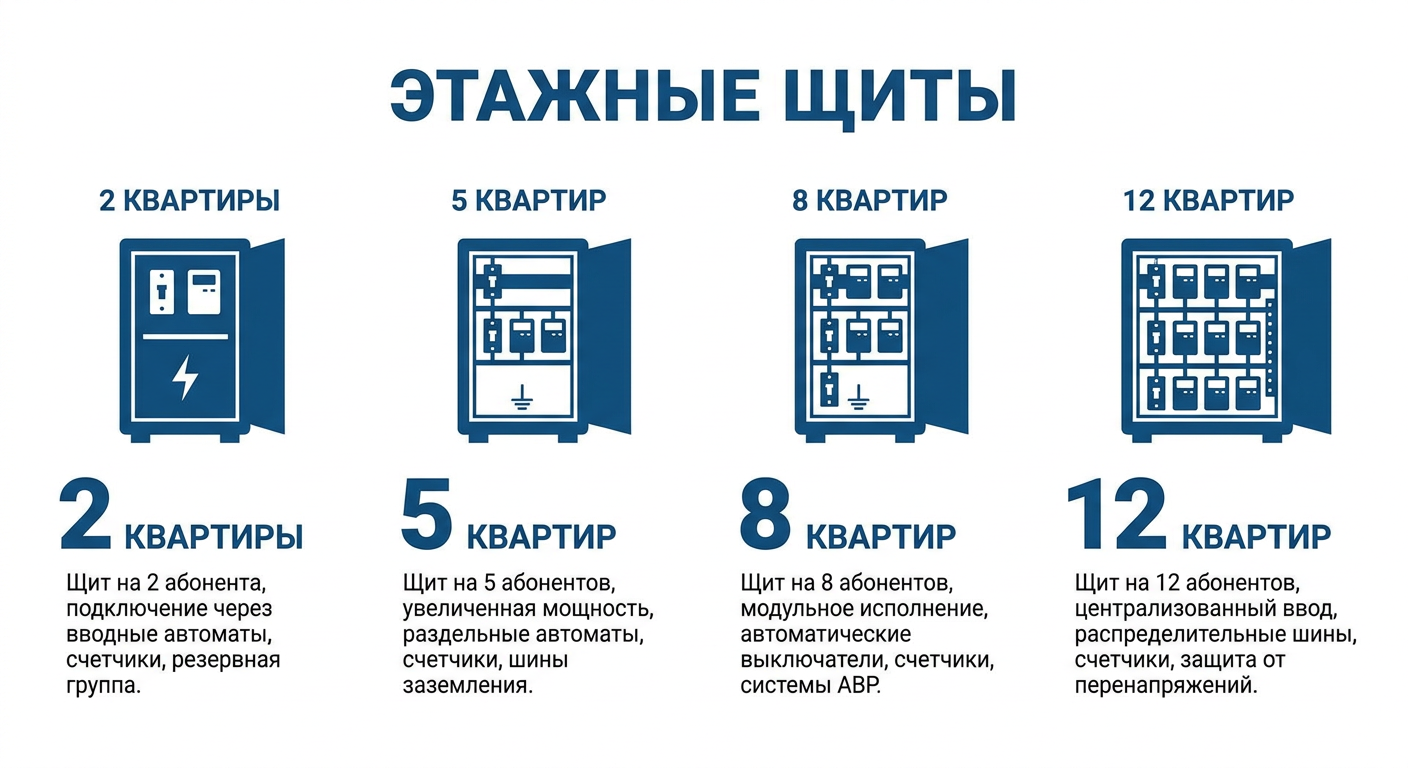

Заводская линейка ЩЭ закрывает от 2 до 12 квартир на этаже в четырёх исполнениях: без слаботочного отсека, однодверное со слаботочным, с отсеком слева и двухдверное. Габариты — 1000 на 650 на 150 миллиметров без отсека и 1000 на 950 на 150 с отсеком. Цены прайса — от 19 774 рублей.
| Исполнение | Квартир | Габарит ВхШхГ, мм | Слаботочный отсек | Цена «от», ₽ |
|---|---|---|---|---|
| Без слаботочного отсека | 2 | 1000x650x150 | нет | 19 774 |
| Без слаботочного отсека | 5 | 1000x650x150 | нет | 20 716 |
| Без слаботочного отсека | 8 | 1000x650x150 | нет | 27 428 |
| Однодверный со слаботочным | 2 | 1000x950x150 | есть | 26 369 |
| Однодверный со слаботочным | 5 | 1000x950x150 | есть | 27 311 |
| Однодверный со слаботочным | 8 | 1000x950x150 | есть | 28 253 |
| Слаботочный отсек слева | 2 | 1000x950x150 | есть | 40 574 |
| Слаботочный отсек слева | 8 | 1000x950x150 | есть | 42 993 |
| Двухдверный | 10 | 1000x950x150 | есть | 43 278 |
| Двухдверный | 12 | 1000x950x150 | есть | 44 143 |
Сводка по прайсу завода-изготовителя на 17.07.2026 (базовые цены с НДС). Цены — ориентир, не оферта (ст. 435 ГК РФ). В прайсе 37 базовых типоразмеров на 2–12 квартир плюс цветные исполнения RAL и аксессуары.
Подбор этажного щита
Исполнение ЩЭ выбирается по числу квартир на этаже и наличию слаботочки — обе позиции меняют цену заметно.
Считаются только корпуса. Аппараты, счётчики и сборка добавляются по однолинейной схеме — обычно они удваивают стоимость готового щита.
Что внутри этажного щита

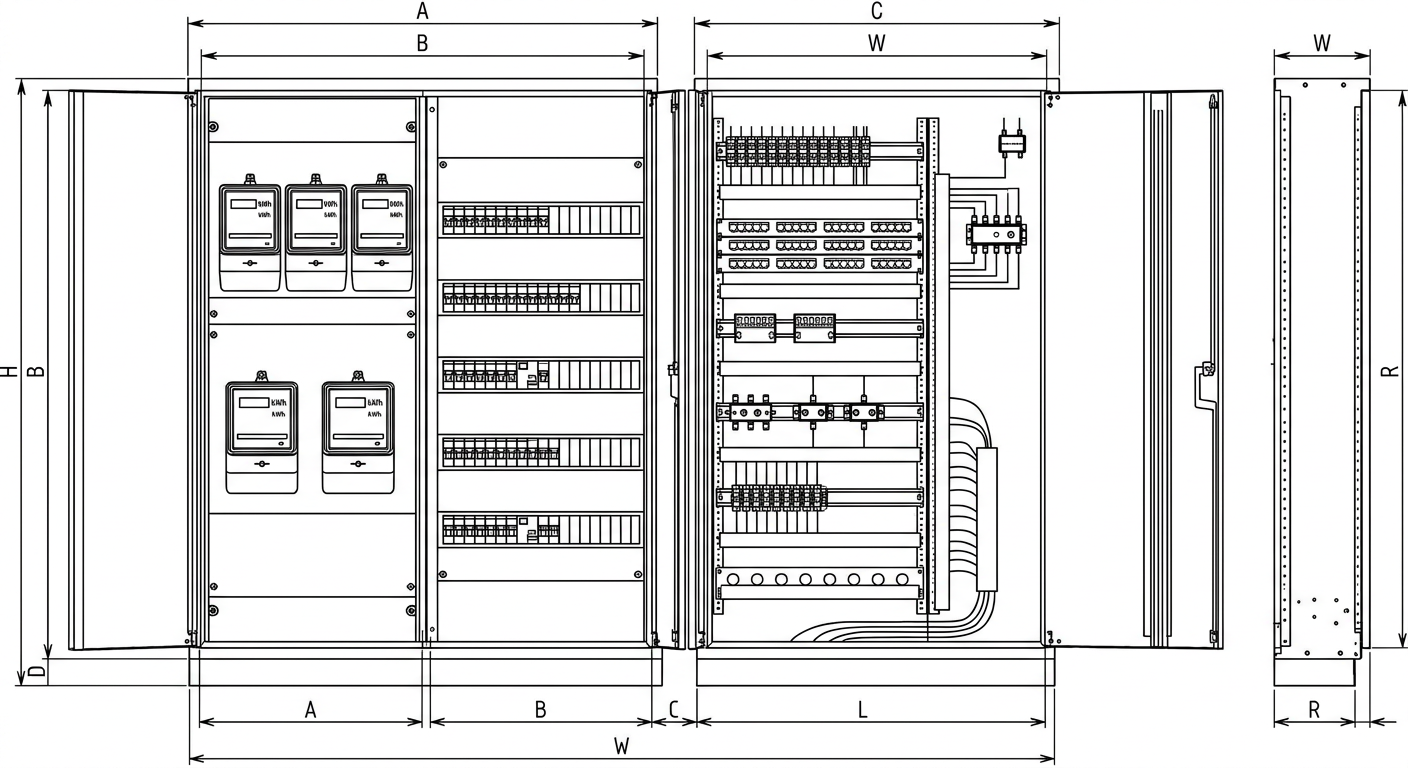

Щит делится на зоны: отсек ввода и учёта со счётчиками по числу квартир, зона групповых автоматов на каждую квартиру и слаботочный отсек под интернет, домофон и телевидение. Учётную часть пломбирует сетевая организация, слаботочную обслуживают провайдеры — поэтому отсеки разделены.
Подобрать исполнение
Цены — базовый прайс завода-изготовителя на 17.07.2026 с НДС, ориентир, не оферта (ст. 435 ГК РФ). Цену партии и срок посчитаем по запросу.
Рассчитать за 1 часСлаботочный отсек: брать или нет
Разница в цене между исполнениями со слаботочным отсеком и без него — около семи тысяч рублей на щит. Отсек нужен, когда провайдеры заводят интернет и домофон в тот же шкаф: своя дверца даёт им доступ, не вскрывая опломбированный учёт. Если слаботочка живёт в отдельных боксах, отсек лишний.
ЩЭ, ЩУ или ВРУ: где чья зона
Три щита стоят в одной цепочке, но на разных уровнях. ВРУ принимает питание в здание и раздаёт по стоякам. ЩЭ забирает стояк и распределяет по квартирам этажа с учётом. ЩУ обслуживает одного потребителя: счётчик, вводной аппарат, пломба. Уровень определяет и габарит, и цену.
Этажный щит жилого дома: учёт по квартирам, групповые автоматы, слаботочный отсек под интернет и домофон.
Щит учёта одного потребителя: счётчик, вводной аппарат, место под пломбу сетевой.
Вводно-распределительное устройство здания: приём питания и раздача по стоякам, выше этажных щитов.
Расшифровка обозначения ЩЭ
ЩЭ расшифровывается как щит этажный. К индексу дописывают число квартир на этаже и признак слаботочного отсека. В линейке 4 исполнения на 2–12 квартир, монтаж встраиваемый или приставной. Габариты — 1000×650×150 мм без отсека и 1000×950×150 мм со слаботочным отсеком.
| Индекс | Расшифровка |
|---|---|
| ГРЩ | главный распределительный щит |
| ВРУ | вводно-распределительное устройство |
| ЩЭ | щит этажный |
| ЩК / ЩКв | щит квартирный |
| ЩУ / ЩУР | щит учёта, Р — с распределением |
| ЩО / ОЩ | щиток осветительный |
| ЩАП | щит автоматического переключения (АВР) |
| ПР | пункт распределительный |
| Н / В | суффикс монтажа: навесной / встраиваемый |
Обозначения по ГОСТ 2.710 и заводским каталогам. Буква монтажа (Н/В) и цифра ёмкости или тока дописываются к базовому индексу; у разных заводов индексы расходятся.
Место этажного щита в схеме
Этажный щит стоит на 3-м уровне схемы электроснабжения по ПУЭ гл.7. Выше — ВРУ на вводе здания до 2000 А, ниже — квартирные щиты ЩК до 63 А. ЩЭ забирает стояк дома, ведёт учёт по числу квартир и раздаёт питание, типовой ток этажа — до 100 А.
Уровни выше и ниже — на страницах ВРУ и квартирных щитов.
| Уровень | Щит | Ток, А | Что делает |
|---|---|---|---|
| 1 | ГРЩ | до 2000 | принимает от подстанции, раздаёт по ВРУ и щитам |
| 2 | ВРУ | до 2000 | ввод здания, распределение по стоякам |
| 3 | ЩЭ | до 100 | этаж: учёт и распределение по квартирам |
| 4 | ЩК | до 63 | ввод в квартиру, групповые линии |
Уровни по ПУЭ гл.7. От ГРЩ ток убывает вниз по схеме: 2000 А на вводе объекта против 25–63 А на квартиру. Каждый уровень защищён своим вводным аппаратом.
Степень защиты и место установки ЩЭ
Этажный щит ставят в нишу или на стену общего коридора — среда сухая, поэтому базовое исполнение IP31 по ГОСТ 14254. Корпус из стали 1,5 мм: настенный монтаж не требует напольной жёсткости в 2 мм, как у ВРУ и ГРЩ. Для сырых лестничных клеток заказывают IP54 с уплотнителем.
Разбор кода защиты — на странице корпусов по степени защиты IP.
Нормативы для этажных щитов
Этажный щит собирают по ГОСТ Р 51321.1 — низковольтные комплектные устройства, и ГОСТ IEC 61439-3 — распределительные устройства для неквалифицированного персонала. Степень защиты нормирует ГОСТ 14254. Подтверждение соответствия готового щита — ТР ТС 004/2011 и ТР ТС 020/2011. Пломбировку учётной зоны задаёт сетевая организация.
Справочник по этажным щитам ЩЭ в PDF
Скачать в PDF: Этажные щиты ЩЭ — типоразмеры, число квартир, слаботочный отсек, габариты.
Скачать опросный лист: Опросный лист на щиты 0,4 кВ — состав, аппараты, исполнение. Редактируемая версия: DOCX.
Как заказать ЩЭ
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое ЩЭ?
ЩЭ — щит этажный: металлический шкаф на лестничной площадке, куда приходит стояк дома и откуда питание расходится по квартирам этажа. Внутри вводные аппараты, счётчики по числу квартир, групповые автоматы и, как правило, отдельный слаботочный отсек под интернет, домофон и телевидение.
На сколько квартир бывают этажные щиты?
Заводская линейка закрывает от 2 до 12 квартир на этаже. Цена растёт ступенями, а не на каждую квартиру: исполнения на 2, 3 и 4 квартиры стоят одинаково, следующая ступень — 5 и 6 квартир, дальше 7 и 8. Габарит корпуса при этом не меняется.
Зачем в ЩЭ слаботочный отсек?
В слаботочный отсек заводят интернет, домофон, телевидение и сигнализацию. Отсек отделён от силовой части и имеет свою дверцу: провайдер обслуживает своё оборудование, не вскрывая опломбированную часть учёта. Без отсека слаботочку вешают в отдельный бокс рядом.
Сколько стоит этажный щит?
По прайсу завода на 17 июля 2026 года: исполнение без слаботочного отсека на 2–4 квартиры — от 19 774 рублей, однодверное со слаботочным отсеком — от 26 369 рублей, двухдверное на 10–12 квартир — от 43 278 рублей. Цены базовые с НДС, ориентир, не оферта.
Какие габариты у ЩЭ?
Заводские исполнения идут в двух габаритах. Без слаботочного отсека — 1000 на 650 на 150 миллиметров. Со слаботочным отсеком — 1000 на 950 на 150 миллиметров: добавляется вертикальная секция шириной около 300 миллиметров. Глубина 150 миллиметров одинакова для обоих вариантов.
Чем ЩЭ отличается от щита учёта?
Масштабом и числом потребителей. Щит учёта обслуживает одного потребителя: счётчик, вводной аппарат, место под пломбу. Этажный щит обслуживает весь этаж: несколько узлов учёта, групповые автоматы на каждую квартиру и слаботочная часть. По сути ЩЭ — это несколько щитов учёта в одном корпусе плюс распределение.
Сколько дверей должно быть у этажного щита?
Однодверные исполнения идут до 9 квартир, двухдверные — от 7 до 12. Две двери удобнее в эксплуатации: силовая часть и учёт открываются раздельно, что упрощает доступ сетевой организации к пломбам. Цена двухдверного исполнения выше примерно в полтора раза.
Можно ли поставить ЩЭ без слаботочного отсека?
Да, такие исполнения выпускаются и стоят заметно дешевле — от 19 774 рублей против 26 369 за вариант со слаботочным отсеком. Смысл экономии есть, если слаботочка в доме уже разведена по отдельным боксам или её нет вовсе. В новостройке отсек обычно закладывают сразу.
Кто ставит пломбы на этажный щит?
Пломбы на узлы учёта ставит сетевая организация при приёмке. Пломбируется клеммная крышка счётчика, дверца отсека учёта через проушины и вводной аппарат до счётчика. Показания снимаются через окно без вскрытия, поэтому в исполнениях со смотровыми окнами доступ к пломбам не требуется.
