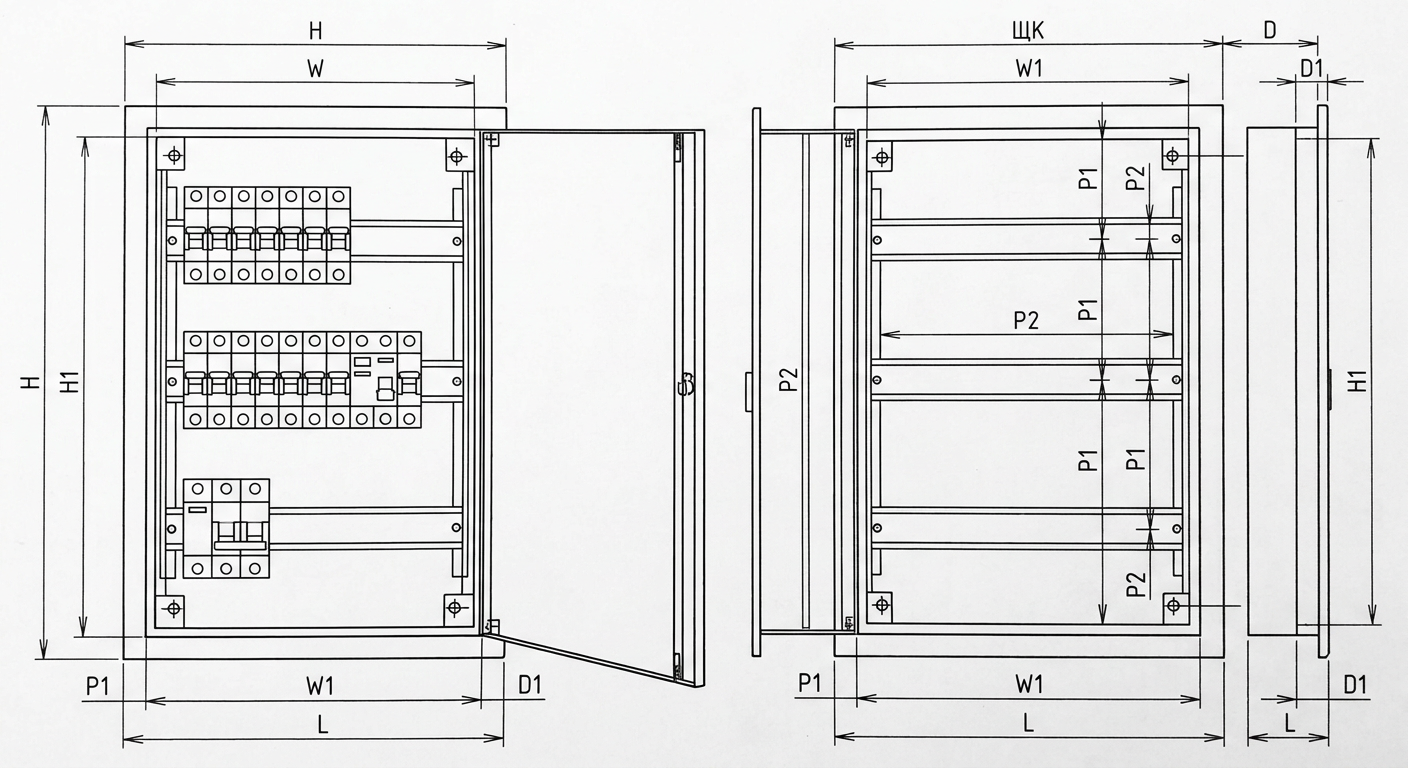

Квартирный щит ЩК стоит на вводе в квартиру: вводной автомат, устройство защитного отключения и групповые автоматы на свет, розетки и технику. Ёмкость типовых корпусов — от 12 модулей для студии до 36 для трёхкомнатной. Исполнение встраиваемое в нишу или навесное.
данные 07.2026 ·
Сколько модулей нужно под квартиру

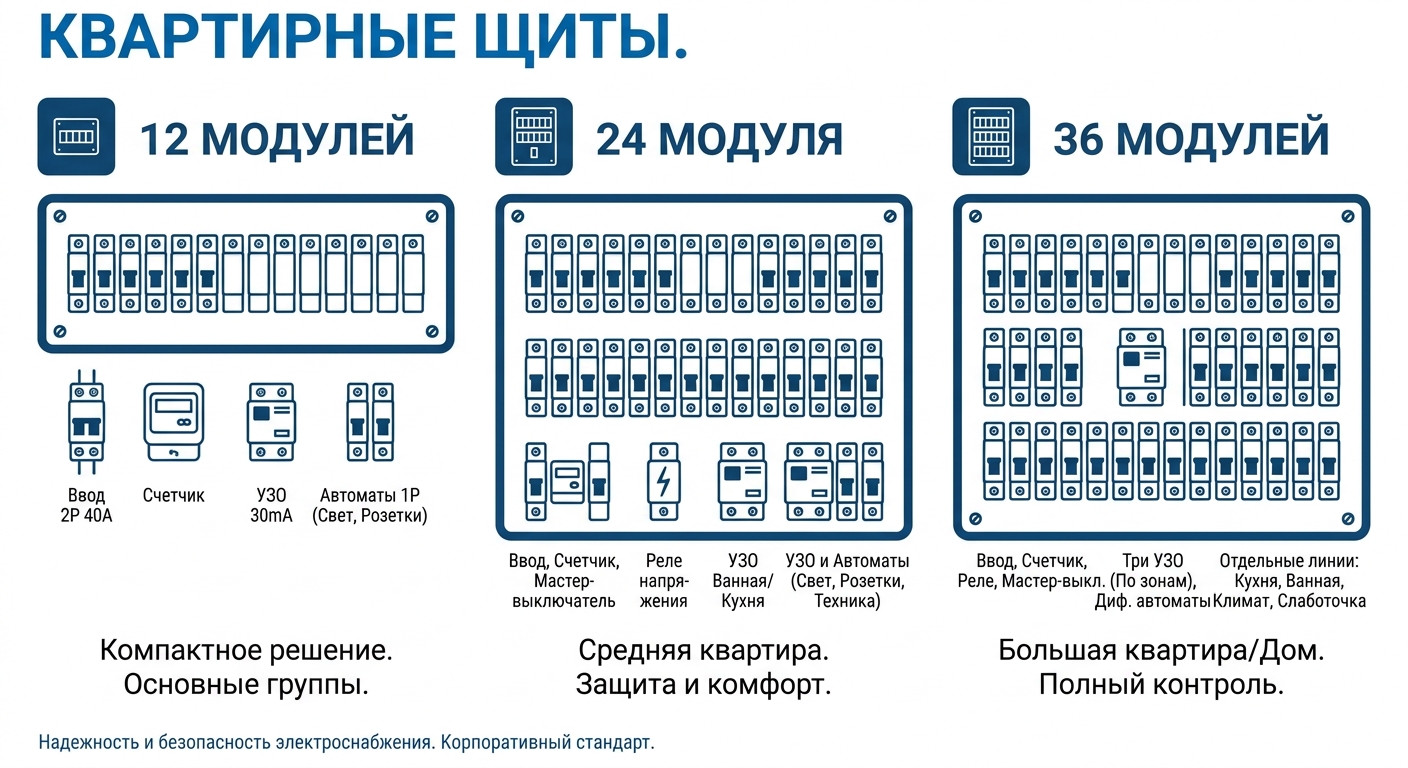

Ёмкость квартирного щита считают в модулях, а не по числу комнат. Для студии обычно хватает 12 модулей, для однокомнатной 12–18, для двухкомнатной 18–24, для трёхкомнатной 24–36. Электроплита добавляет отдельную силовую группу и ещё 2–3 модуля к базовому расчёту.
| Объект | Типовые группы | Ёмкость корпуса |
|---|---|---|
| Студия | свет, розетки, кухня, санузел | 12 |
| 1-комнатная | свет, розетки комнат, кухня, санузел, стиральная машина | 12–18 |
| 2-комнатная | добавляются группы второй комнаты и кондиционера | 18–24 |
| 3-комнатная | группы трёх комнат, кухня, санузлы, техника | 24–36 |
| Квартира с электроплитой | отдельная силовая группа плиты | +2–3 к базовой |
Ориентир по числу групп для типовой квартиры. Точный состав задаёт проект: ёмкость считают в модулях с запасом на развитие, а не по числу комнат.
Калькулятор ёмкости квартирного щита
Считаем модули по группам: свет, розетки, кухня, санузел, техника.
Результат округляют вверх до серийной ёмкости корпуса. Если электроплиты нет, соответствующее поле ставят в ноль.
Квартирный и этажный щит: разные точки схемы
Квартирный щит стоит на вводе в квартиру и раздаёт группы внутри неё. Этажный щит размещается в общем коридоре и распределяет питание по квартирам этажа, часто неся на себе учёт. Это последовательные точки одной схемы, а не конкурирующие решения, поэтому выбирать между ними не приходится.
Встраиваемый или навесной
Встраиваемый щит утапливается в нишу и не выступает из стены, но требует готового проёма нужной глубины — в панельных домах это решается на этапе ремонта. Навесной крепится на поверхность и ставится там, где нишу сделать нельзя. Электрическая часть у обоих одинакова, разница только в монтаже. Тот же принцип действует для навесных щитов ЩРН.
УЗО и дифавтоматы
Устройство защитного отключения защищает человека при повреждении изоляции, обычный автомат — только проводку от перегрузки и короткого замыкания. Поэтому в современной квартирной схеме ставят УЗО на группы или дифавтоматы на каждую линию. Дифавтомат занимает от 2 модулей, и при плотной компоновке ширину сверяют по каталогу конкретной марки.
Где стоит счётчик
В новостройках учёт чаще выносят в этажный щит в общем коридоре, в старом фонде счётчик нередко расположен в самой квартире. От этого зависит, закладывать ли в квартирный щит место под прибор учёта и пломбируемую зону. Вопрос решается по проекту дома, а не по предпочтениям.
Сколько стоит квартирный щит
Открытых сибирских прайсов по квартирным щитам нет. Цену определяют ёмкость корпуса, марка и состав автоматов, число УЗО или дифавтоматов, наличие места под счётчик и способ монтажа. Пришлите перечень групп или проект электрики — подберём исполнителя и рассчитаем за 1 час.
Расшифровка обозначения ЩК
ЩК расшифровывается как щит квартирный, встречается вариант ЩКв. Суффикс монтажа Н означает навесной, В — встраиваемый в нишу. К индексу дописывают ёмкость корпуса из ряда 12, 18, 24, 36 модулей. Ток вводного аппарата квартиры — обычно 25–63 А по расчётной нагрузке.
| Индекс | Расшифровка |
|---|---|
| ГРЩ | главный распределительный щит |
| ВРУ | вводно-распределительное устройство |
| ЩЭ | щит этажный |
| ЩК / ЩКв | щит квартирный |
| ЩУ / ЩУР | щит учёта, Р — с распределением |
| ЩО / ОЩ | щиток осветительный |
| ЩАП | щит автоматического переключения (АВР) |
| ПР | пункт распределительный |
| Н / В | суффикс монтажа: навесной / встраиваемый |
Обозначения по ГОСТ 2.710 и заводским каталогам. Буква монтажа (Н/В) и цифра ёмкости или тока дописываются к базовому индексу; у разных заводов индексы расходятся.
Модульный ряд корпусов квартирного щита
Корпуса квартирных щитов идут стандартным модульным рядом 12, 18, 24, 36 модулей по ГОСТ IEC 61439-3. Один ряд DIN вмещает 12 модулей с шагом 17,5 мм. Однополюсный автомат занимает 1 модуль, дифавтомат — от 2. Сумму аппаратов округляют вверх до ближайшей ёмкости с запасом 20–30% на развитие.
| Ёмкость, модулей | Рядов DIN | Типовое применение |
|---|---|---|
| 12 | 1 | студия, малый щиток освещения |
| 18 | 1–2 | 1–2-комнатная квартира |
| 24 | 2 | 2-комнатная, групповой щит освещения |
| 36 | 3 | 3-комнатная, распределение по этажу |
| 48 | 4 | крупный щит освещения, административный этаж |
Ряд ёмкостей DIN-корпусов по ГОСТ IEC 61439-3. Однополюсный автомат — 1 модуль (шаг 17,5 мм), двухполюсный — 2, дифавтомат — от 2. Сумму аппаратов округляют вверх до ближайшей ёмкости с запасом 20–30%.
Место квартирного щита в схеме
Квартирный щит стоит на 4-м, нижнем уровне схемы электроснабжения по ПУЭ гл.7. Выше него — этажный щит ЩЭ до 100 А, ещё выше ВРУ здания до 2000 А. ЩК получает одну линию с этажа и раздаёт её на группы внутри квартиры: свет, розетки, кухня, техника. Ток ввода квартиры — до 63 А.
Уровень выше — на странице этажных щитов.
| Уровень | Щит | Ток, А | Что делает |
|---|---|---|---|
| 1 | ГРЩ | до 2000 | принимает от подстанции, раздаёт по ВРУ и щитам |
| 2 | ВРУ | до 2000 | ввод здания, распределение по стоякам |
| 3 | ЩЭ | до 100 | этаж: учёт и распределение по квартирам |
| 4 | ЩК | до 63 | ввод в квартиру, групповые линии |
Уровни по ПУЭ гл.7. От ГРЩ ток убывает вниз по схеме: 2000 А на вводе объекта против 25–63 А на квартиру. Каждый уровень защищён своим вводным аппаратом.
Степень защиты корпуса квартирного щита
Квартирный щит работает в сухом жилом помещении, поэтому берут корпус IP31 по ГОСТ 14254 из стали 0,8–1,0 мм — настенный или встраиваемый формат не требует напольной жёсткости 2 мм. Для щита в неотапливаемом тамбуре или гараже заказывают IP54. Пластиковые боксы дают тот же IP31 при меньшей массе.
Разбор кода защиты — на странице корпусов по степени защиты IP.
Нормативы для квартирного щита
Квартирный щит собирают по ГОСТ Р 51321.1 и ГОСТ IEC 61439-3 — устройства для эксплуатации неквалифицированным персоналом. Обязательное УЗО на розеточные группы требует ПУЭ гл.7, п.7.1.71. Степень защиты нормирует ГОСТ 14254, подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011.
Справочник по квартирному щиту ЩК в PDF
Скачать в PDF: Квартирный щит ЩК — число модулей, выбор размера, запас.
