ГЗШ — главная заземляющая шина: 6–20 подключений, от 5 044 ₽
Заводские исполнения ГЗШ и шин PE в одной таблице — подключения, сечения, монтаж — и подбор нужного за два клика.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru
ГЗШ — главная заземляющая шина: медная полоса на изоляторах, куда сходятся заземлитель, защитный проводник ввода и проводники от труб, вентиляции и каркаса здания. Заводские исполнения — на 6, 10, 15 и 20 подключений, цена прайса от 5 044 ₽. Шины PE внутри щита — от 178 ₽.
данные 07.2026 ·
ГЗШ и шины PE: подключения, сечения, цены
Заводская линейка медных ГЗШ идёт на 6, 10, 15 и 20 подключений и поставляется с изоляторами. Шины PE для распределения внутри щита выпускаются сечением 6 на 9 и 8 на 12 миллиметров с числом отверстий от 4 до 24. Цены прайсов на 17.07.2026 — от 5 044 и от 178 рублей.
| Тип | Подключений | Сечение шины, мм | Монтаж | Цена «от», ₽ |
|---|---|---|---|---|
| ГЗШ-6 Cu с изоляторами | 6 | нет данных | на изоляторах | 5 044 |
| ГЗШ-10 Cu с изоляторами | 10 | нет данных | на изоляторах | 6 771 |
| ГЗШ-15 Cu с изоляторами | 15 | нет данных | на изоляторах | 10 496 |
| ГЗШ-20 Cu с изоляторами | 20 | нет данных | на изоляторах | 10 846 |
| Шина PE на угловых изоляторах | 6 | 6x9 | на корпус | 178 |
| Шина PE на угловых изоляторах | 10 | 6x9 | на корпус | 247 |
| Шина PE на угловых изоляторах | 16 | 6x9 | на корпус | 355 |
| Шина PE на угловых изоляторах | 10 | 8x12 | на корпус | 428 |
| Шина PE на угловых изоляторах | 16 | 8x12 | на корпус | 633 |
| Шина PE на DIN-рейку | 24 | 6x9 | DIN-рейка | 612 |
Сводка по прайсам двух заводов-изготовителей на 17.07.2026 (цены с НДС). Медные ГЗШ на изоляторах — верхний уровень системы уравнивания потенциалов, шины PE — распределительный уровень внутри щита. Сечение медных ГЗШ в прайсах не публикуется. Цены — ориентир, не оферта (ст. 435 ГК РФ).
Подбор ГЗШ по числу присоединений
Подбор ГЗШ по числу присоединений
Число отверстий шины считается по факту: заземлитель, ввод и все сторонние проводящие части здания.
Полученное число округляйте вверх до заводского исполнения: 6, 10, 15 или 20 присоединений. Шина, набитая под завязку, потребует замены при первой новой системе уравнивания.
Как устроена система уравнивания потенциалов

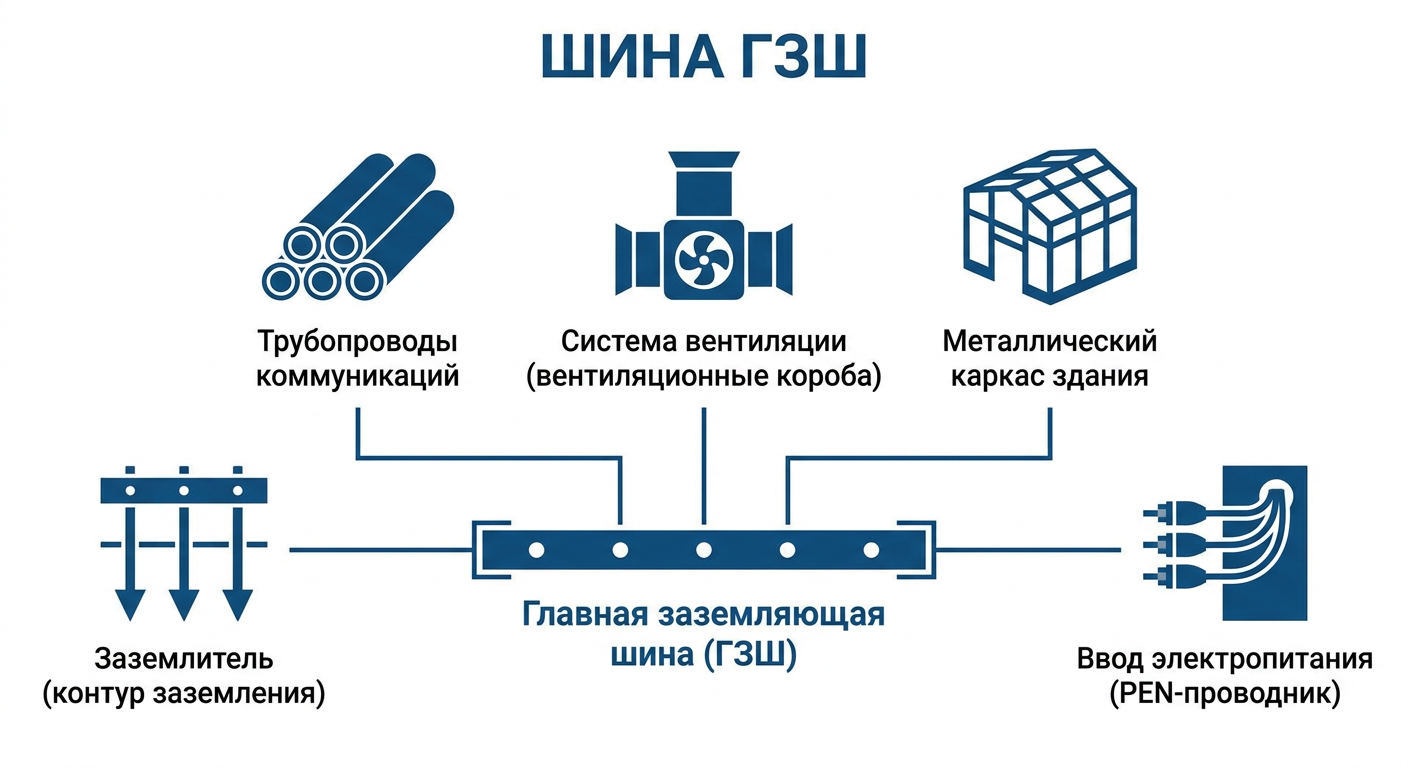

К главной шине сходятся четыре группы проводников: заземляющий от заземлителя, защитный от вводного устройства, проводники от сторонних проводящих частей здания и защитные проводники стояков. Задача одна: держать на всех металлических частях здания одинаковый потенциал, чтобы между ними не возникало напряжения.
Подобрать исполнение
Цены — прайсы заводов-изготовителей на 17.07.2026 с НДС, ориентир, не оферта (ст. 435 ГК РФ). Цену партии и срок посчитаем по запросу.
Рассчитать за 1 часСколько подключений закладывать
Число отверстий считают по факту: заземлитель, ввод, каждая система труб, вентиляция, каркас, лифт, оболочки кабелей связи. Типовой жилой дом набирает 8–12 присоединений, промышленный объект больше. Шина, набитая под завязку, потребует замены при первой же новой системе уравнивания.
ГЗШ, шина PE или ВРУ: где чья зона
Главная шина работает на уровне здания и объединяет заземлитель со сторонними проводящими частями. Шина PE работает внутри щита и собирает защитные проводники отходящих линий. Вводное устройство принимает питание и раздаёт по стоякам — главная шина обычно ставится рядом с ним.

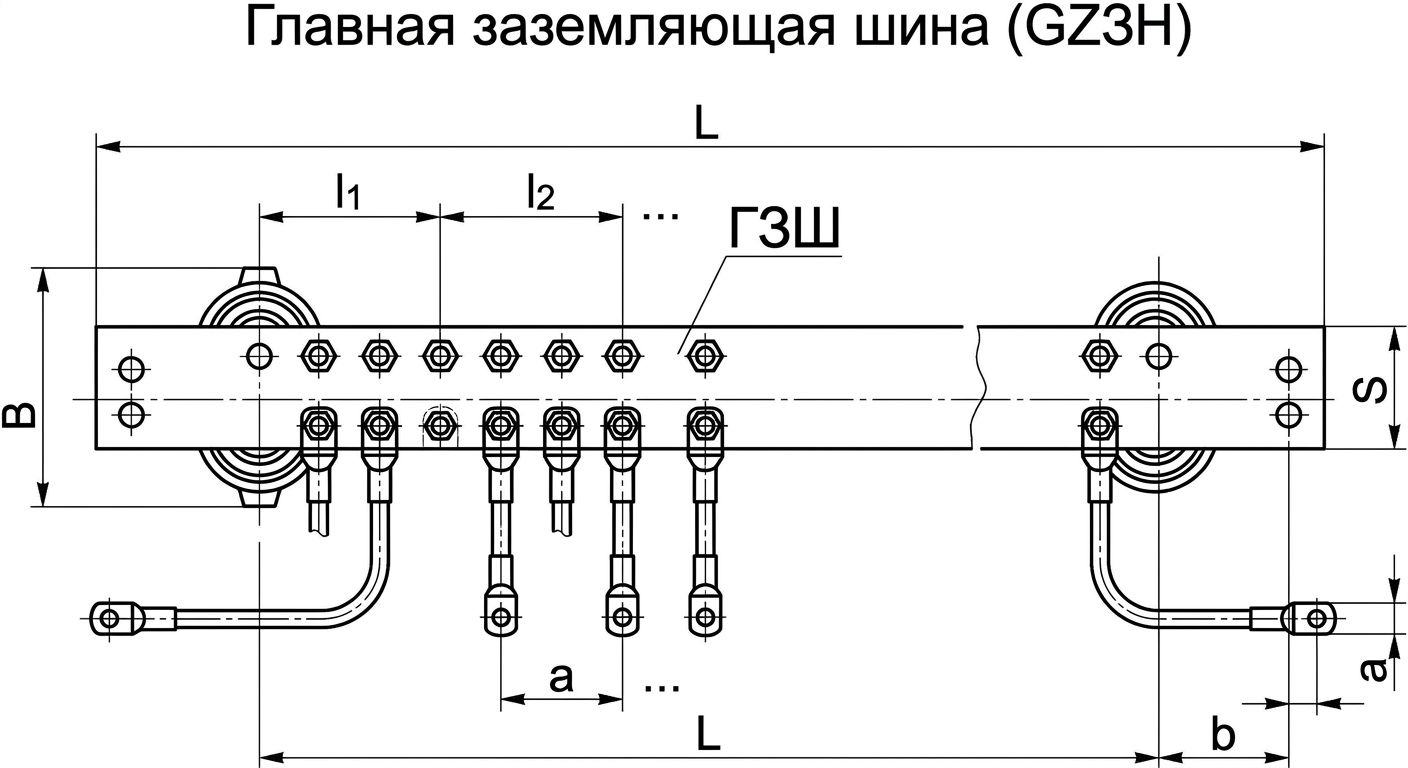

Главная заземляющая шина: точка, где сходятся заземлитель, PE стояка и сторонние проводящие части здания.
Распределительная шина внутри щита: собирает защитные проводники отходящих линий. Сечения 6х9 и 8х12 мм.
Вводно-распределительное устройство, рядом с которым обычно и ставится главная заземляющая шина.
Как заказать ГЗШ
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое ГЗШ?
ГЗШ — главная заземляющая шина: медная полоса с рядом отверстий, к которой в здании сходятся заземляющий проводник от заземлителя, защитный проводник вводного устройства и проводники уравнивания потенциалов от труб, вентиляции и металлического каркаса. Это верхняя точка системы уравнивания потенциалов.
Чем ГЗШ отличается от шины PE в щите?
Уровнем в системе. ГЗШ объединяет заземлитель и сторонние проводящие части здания — трубы, каркас, вентиляцию. Шина PE внутри щита собирает защитные проводники отходящих линий и подключается к ГЗШ. По деньгам разница большая: медная ГЗШ стоит от 5 044 рублей, шина PE — от 178.
Сколько подключений должно быть у ГЗШ?
Число подключений считается по факту: заземлитель, PE вводного устройства, каждая система труб, вентиляция, каркас, лифт, слаботочка. Заводская линейка идёт на 6, 10, 15 и 20 подключений. Брать впритык не стоит: любая новая система уравнивания потребует свободного отверстия.
Сколько стоит ГЗШ?
По прайсу завода на 17 июля 2026 года медная ГЗШ с изоляторами стоит от 5 044 рублей на 6 подключений, 6 771 на 10, 10 496 на 15 и 10 846 на 20. Шины PE того же завода — от 178 рублей. Цены с НДС, ориентир, не оферта.
Какое сечение у шины PE?
В прайсах заводов сечение указано прямо в наименовании и идёт в двух типоразмерах: 6 на 9 миллиметров и 8 на 12. Первый берут для щитов с небольшим числом отходящих линий, второй — при больших токах и числе подключений от десяти. Сечение медных ГЗШ в прайсах не публикуется.
Где ставится главная заземляющая шина?
Обычно рядом с вводным устройством здания или внутри него: так короче путь от заземлителя и от PE вводного устройства. Место должно быть доступно для осмотра и присоединения новых проводников — шина не замуровывается и не прячется за отделку.
Что подключают к ГЗШ кроме заземлителя?
Защитный проводник вводного устройства и все сторонние проводящие части здания: трубопроводы воды, отопления и газа, металлические воздуховоды вентиляции, каркас здания, направляющие лифта, оболочки кабелей связи. Смысл в том, чтобы на всех металлических частях был один потенциал.
Зачем ГЗШ ставят на изоляторах?
Изоляторы отделяют шину от металлического основания и делают все присоединения контролируемыми: ток идёт только через болтовые соединения, которые можно осмотреть и протянуть. Заводские исполнения на 6–20 подключений поставляются с изоляторами в комплекте.
