Шкаф распределительный ШР и ШРС — ток до 400 А при 380 В, защита линий до 400 А

Шкаф распределительный ШР принимает и распределяет электроэнергию, защищая отходящие линии при перегрузках и коротких замыканиях. Сети 380/220 В частотой 50 Гц, номинальный ток шкафа 200, 250 или 400 А. Защита линий предохранителями от 63 до 400 А. Ориентир цены — от 25 000 ₽.

данные 07.2026 · уточнить по своей задаче

Параметры серии ШР и ШРС

Шкафы распределительные ШР и ШРС работают в трёхфазных сетях 380/220 В частотой 50 Гц с изолированной и глухозаземлённой нейтралью, в четырёхпроводном и пятипроводном исполнениях. Номинальный ток шкафа составляет 200, 250 или 400 А, ток вводного аппарата — 250 или 400 А. Степень защиты IP31 или IP54.

Защита отходящих линий: ряд предохранителей

Отходящие линии в шкафах ШР защищают предохранителями: НПН2-60 на токи до 63 А, ПН2-100 до 100 А, ПН2-250 до 250 А и ПН2-400 до 400 А. Тип подбирают по расчётному току конкретной линии, а не по номинальному току всего шкафа. Предохранитель отрабатывает и перегрузку, и короткое замыкание.

Калькулятор тока отходящей линии

Когда ШР не хватает

Предел серии — 400 А при напряжении 380 В. Если расчётный ток присоединения выше или в сети 660 В, берут пункт распределительный ПР с током вводного аппарата до 1250 А. ПР также допускает пуск асинхронных двигателей, чего от распределительного шкафа не требуют.

Корпус и условия эксплуатации

Корпус — стальной шкаф 1,5–3 мм с полимерным порошковым окрашиванием, габариты согласуются с заказчиком под число линий и состав аппаратуры. Исполнение У3 работает от минус 45 до плюс 40 °C, УХЛ2 — от минус 60 до плюс 40 °C. Для наружной установки проверяют оба параметра: климатическое исполнение и степень защиты.

Сколько стоит распределительный шкаф

Открытый ориентир сибирского завода — от 25 000 ₽. На цену влияют номинальный ток шкафа, число отходящих линий, тип защитных аппаратов, степень защиты и габарит корпуса. Пришлите однолинейную схему с перечнем линий — подберём исполнителя и рассчитаем за 1 час.

Расшифровка обозначения ШР и ШРС

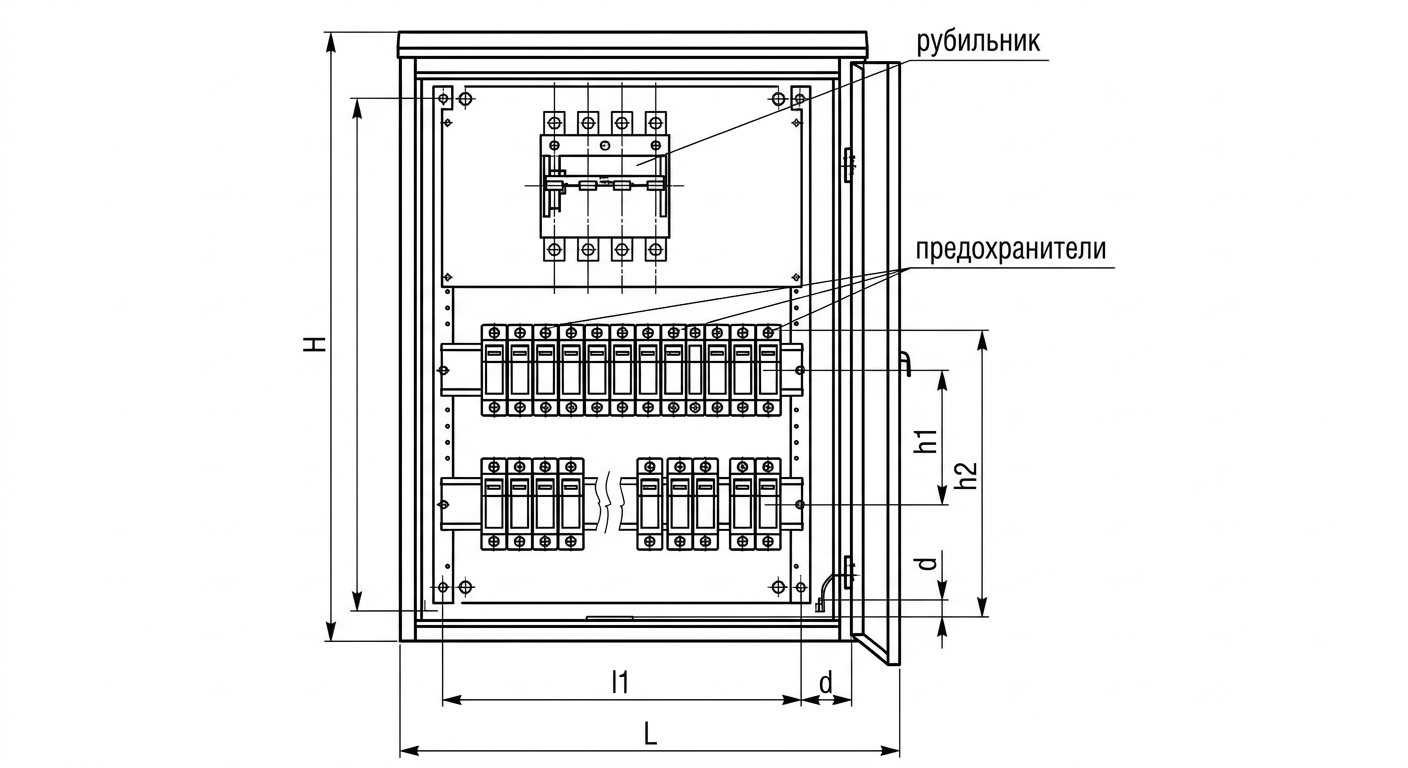

ШР расшифровывается как «шкаф распределительный», ШРС — «шкаф распределительный силовой». Цифры после букв кодируют схему: число и номинал отходящих линий, тип вводного аппарата. Например, ШР11 — с рубильником на вводе, ШРС1 — силовая серия под предохранители. Номинал вводного аппарата — 250 или 400 А, ток шкафа — 200, 250 или 400 А.

Чем ШР отличается от ШРС

ШР и ШРС — близкие серии распределительных шкафов на ток до 400 А при 380 В. ШР исторически идёт с рубильником и предохранителями на вводе, ШРС — силовое исполнение с расширенным рядом отходящих линий на предохранителях. Обе серии выпускают в IP31 и IP54, из стали 1,5–3 мм, габарит согласуют под число линий — типового ряда размеров нет.

Место ШР в схеме электроснабжения

Распределительный шкаф ШР стоит на 3-м уровне схемы: питание приходит с ВРУ или ГРЩ здания, а ШР раздаёт его по силовым потребителям цеха — станкам, насосам, вентиляции. Вводной аппарат до 400 А, отходящие линии на предохранителях НПН2-60…ПН2-400. Выше по схеме — [ВРУ здания](/shchity/vru/), при токе свыше 400 А — [пункт ПР](/shchity/pr/).

Верхний уровень схемы объекта — главный распределительный щит и ВРУ.

Нормативы: ГОСТ Р 51321.1, ПУЭ

Собранный шкаф ШР — низковольтное комплектное устройство по ГОСТ Р 51321.1 и ГОСТ IEC 61439-1. Степень защиты корпуса нормирует ГОСТ 14254 (IP31, IP54). Климатическое исполнение — по ГОСТ 15150 (У3, УХЛ2, У2). Выбор сечений и защиты отходящих линий делают по ПУЭ, 7-е издание. Соответствие подтверждают по ТР ТС 004/2011 и 020/2011.

Справочник по ШР/ШРС в PDF

Скачать в PDF: Силовые шкафы ШР и ШРС — токи, предохранители, характеристики.
