Пункт распределительный ПР — до 1250 А при 660 В, IP31 и IP54, сталь 1,5–3 мм

Пункт распределительный ПР — металлический шкаф с коммутационным оборудованием для сетей до 660 В частотой 50 Гц. Ток вводного аппарата до 1250 А, напряжение изоляции 1000 В, степень защиты IP31 или IP54, сталь корпуса 1,5–3 мм. Ориентир цены — от 75 000 ₽.

данные 07.2026 · уточнить по своей задаче

Параметры серии ПР

Пункты распределительные серии ПР работают в сетях переменного тока напряжением до 660 В частотой 50 и 60 Гц. Номинальный ток вводного аппарата достигает 1250 А, напряжение изоляции 1000 В. Степень защиты IP31 или IP54 по ГОСТ 14254, климатическое исполнение У3, УХЛ4 или У2 по ГОСТ 15150.

Калькулятор тока вводного аппарата

ПР или ШР: где проходит граница

Пункт распределительный рассчитан на 660 В и ток вводного аппарата до 1250 А, шкаф распределительный ШР — на 380 В и ток до 400 А. ПР дополнительно допускает пуск асинхронных двигателей и нечастые коммутации до трёх включений в час. Выбор идёт по расчётному току присоединения и наличию двигательной нагрузки.

Корпус и защита

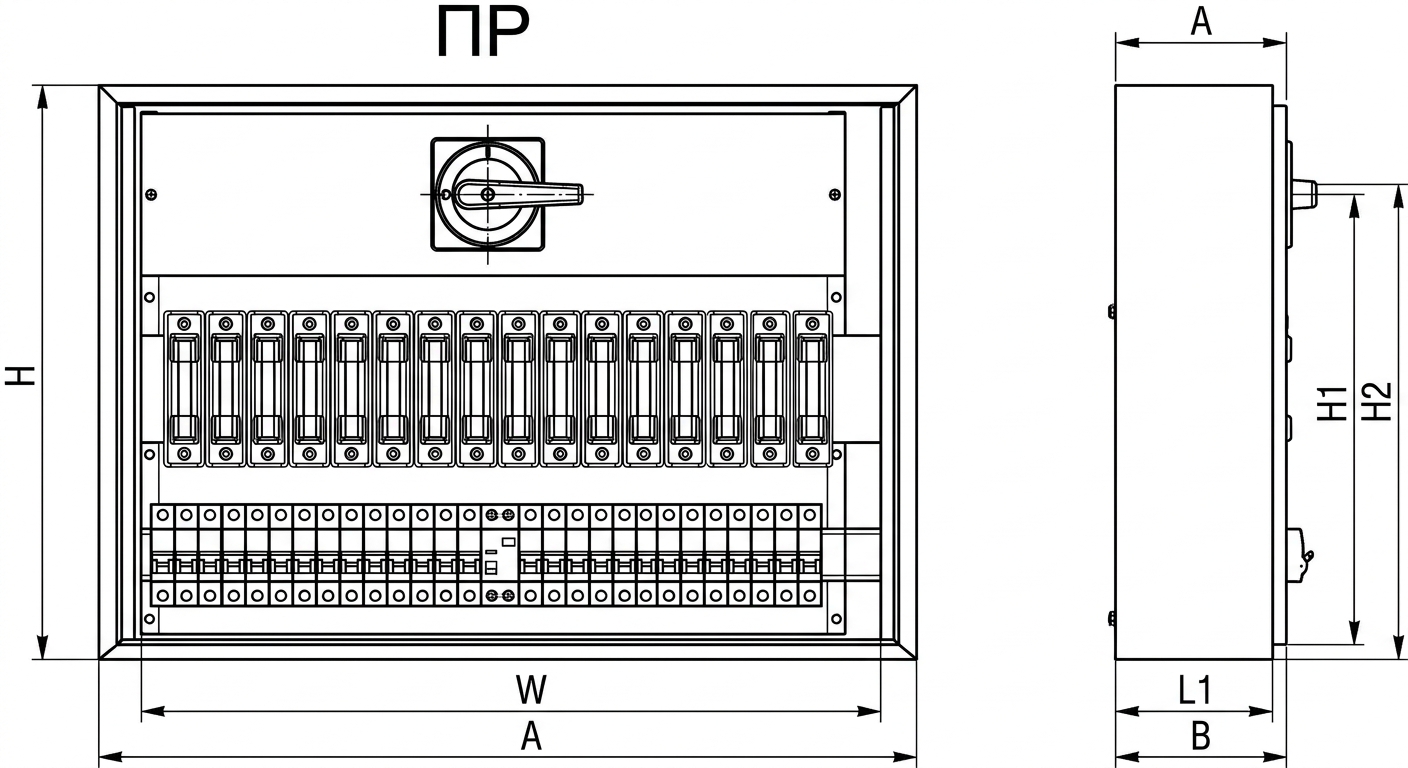

Корпус — металлический шкаф с полимерным порошковым окрашиванием, толщина стали от 1,5 до 3 мм в зависимости от габарита и массы аппаратуры. Типового ряда размеров у ПР нет: габариты определяются составом оборудования и требованиями площадки. Разбор кода защиты — на странице выбора корпуса по степени защиты.

Условия эксплуатации

Исполнение У3 работает при температуре от минус 45 до плюс 40 °C, УХЛ2 — от минус 60 до плюс 40 °C. Ограничения серии: высота до 1000 м над уровнем моря, влажность 75 процентов при плюс 15 °C, атмосфера типа II по ГОСТ 15150, среда невзрывоопасная. Для наружной установки в Сибири климатическое исполнение важнее степени защиты.

Сколько стоит пункт распределительный

Открытый ориентир сибирского завода — от 75 000 ₽ за пункт распределительный. Цена растёт с током вводного аппарата, числом отходящих линий, степенью защиты и габаритом корпуса. Установка понижающего трансформатора закладывается отдельно. Пришлите однолинейную схему и расчётные токи — подберём исполнителя и рассчитаем за 1 час.

Расшифровка обозначения ПР

ПР расшифровывается как пункт распределительный. Цифры за индексом кодируют серию и число присоединений, буква — климатическое исполнение по ГОСТ 15150. ПР работает в сетях до 660 В, ток вводного аппарата до 1250 А. От пункта распределительного ПР отходят силовые и групповые линии цеха.

Ряд номинальных токов вводного аппарата ПР

Ток вводного аппарата ПР выбирают из ряда 100, 250, 400, 630, 1000, 1250 А по ГОСТ Р 51321.1. Предел серии — 1250 А. ПР допускает пуск асинхронных двигателей и до 3 нечастых включений в час. Номинал берут по расчётному току присоединения с запасом 25% на пусковые токи.

Где устанавливают пункт распределительный

ПР ставят внутри цеха или производственного участка как узел группового распределения силовой нагрузки. Он получает питание от ГРЩ или ВРУ по магистрали и раздаёт его на станки, приводы и групповые линии. По уровню схемы ПР ниже ГРЩ до 2000 А, но выше конечных щитков освещения и групповых сборок.

Верхний уровень схемы — на странице ГРЩ, распределение освещения — на странице щитов освещения.

Нормативы для пунктов распределительных ПР

ПР собирают по ГОСТ Р 51321.1 — низковольтные комплектные устройства, и ГОСТ IEC 61439-2 — распределительные устройства. Климатическое исполнение задаёт ГОСТ 15150, степень защиты IP31 или IP54 — ГОСТ 14254. Подтверждение соответствия для сетей до 660 В — ТР ТС 004/2011 и ТР ТС 020/2011.

Справочник по ПР в PDF

Скачать в PDF: Распределительный пункт ПР — характеристики, токи, исполнения.
