Панель ЩО-70 — элемент распределительного устройства до 1000 В переменного тока частотой 50 Гц. Номинальный ток главных цепей от 630 до 4000 А, напряжение 0,4 и 0,69 кВ, конструкция сварная из листогнутых профилей, сталь 1,5–5 мм. Ориентир цены — от 25 000 ₽ за панель.

данные 07.2026 ·

Параметры серии ЩО-70

Панели ЩО-70 комплектуют распределительные устройства напряжением до 1000 В переменного тока частотой 50 Гц. Номинальный ток главных цепей составляет 630, 1000, 1600, 2500, 3200 или 4000 А. Напряжение цепей защиты, управления и сигнализации — 220 В. Панели выполняются одностороннего обслуживания.

Панели ЩО-70: параметры серии
Параметр	Значение
Номинальное напряжение	0,4 и 0,69 кВ
Номинальный ток главных цепей	630, 1000, 1600, 2500, 3200, 4000 А
Напряжение цепей защиты и управления	220 В переменного тока
Толщина стали корпуса	1,5–5 мм
Конструкция	сварная из листогнутых профилей
Обслуживание	одностороннее
Температура эксплуатации	от −25 до +40 °C

Параметры серии по каталогу ПК НЭЗ (Новосибирск), снято 22.07.2026. ЩО-70 эксплуатируются в электропомещениях — это панели для сборки распределительного устройства, а не отдельно стоящий щит.

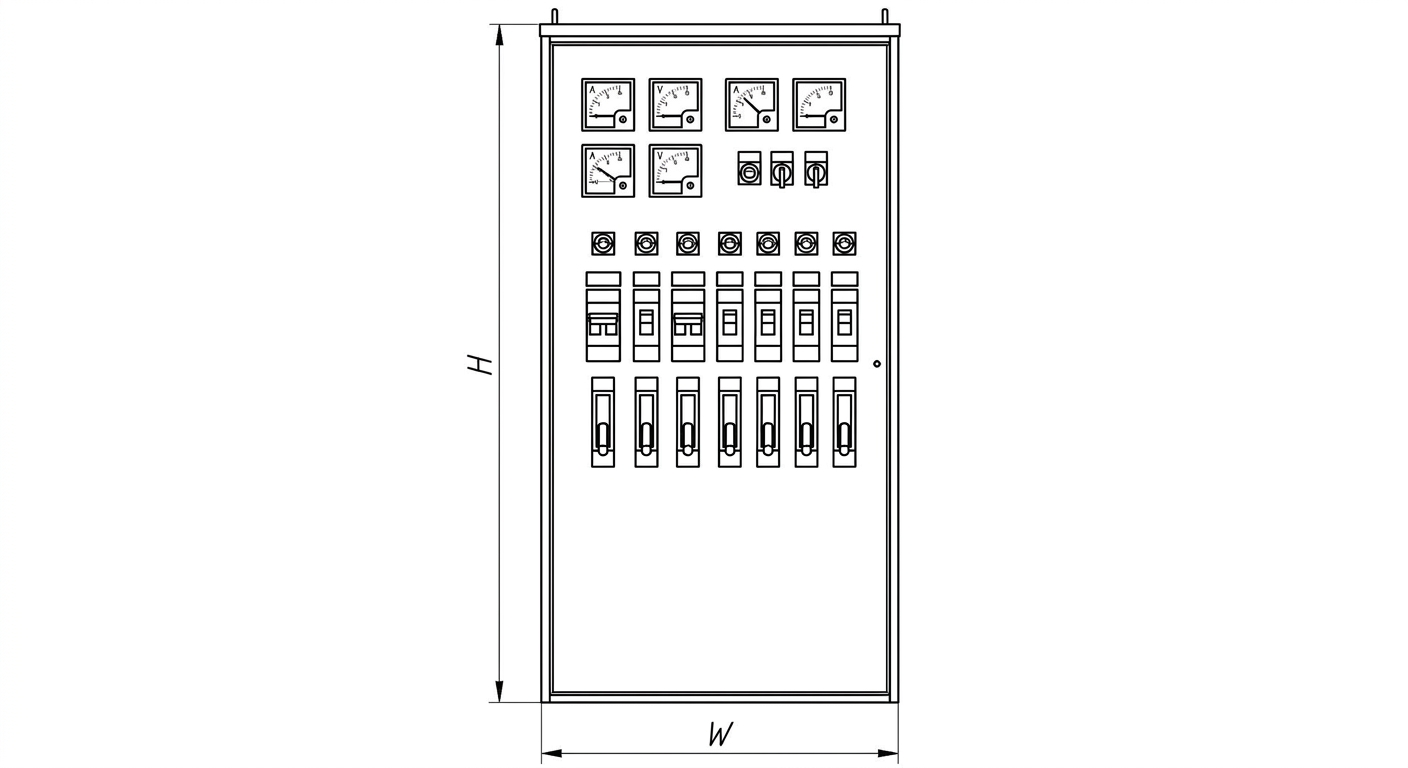

Панель распределительного устройства ЩО-70, вид спереди с приборами и аппаратами — Панель ЩО-70: приборы, рукоятки аппаратов. H — высота, W — ширина

Линейка панелей ЩО-70: вводные, секционные, линейные

Серия ЩО-70 включает несколько типов панелей по назначению. Вводная принимает питание, вводная с АВР даёт два ввода с автоматическим включением резерва, секционная связывает две секции шин, линейная распределяет по отходящим линиям. Отдельно выпускают панели учёта и распределительные с рубильниками и предохранителями.

Типы панелей ЩО-70 по назначению
Тип панели	Назначение	Аппараты внутри	Ток главных цепей, А
Вводная	приём питания на секцию	рубильник или автомат, трансформаторы тока, приборы учёта	630–4000
Вводная с АВР	два ввода с автоматическим включением резерва	два ввода, блок АВР, разъединители	630–2500
Секционная	связь двух секций сборных шин	секционный автомат или рубильник	630–4000
Линейная (отходящих линий)	распределение по потребителям	автоматические выключатели или блоки предохранитель-выключатель	160–1600
Панель учёта	коммерческий и технический учёт	счётчики, трансформаторы тока, измерительные приборы	по вводу
Распределительная с рубильниками	групповое распределение через предохранители	рубильники с предохранителями РПС, ПН2	250–630

Типовые панели серии ЩО-70; из них набирается секция распределительного устройства. Конкретный состав аппаратов задаётся схемой РУ проекта. Ряд номинальных токов главных цепей: 630, 1000, 1600, 2500, 3200, 4000 А.

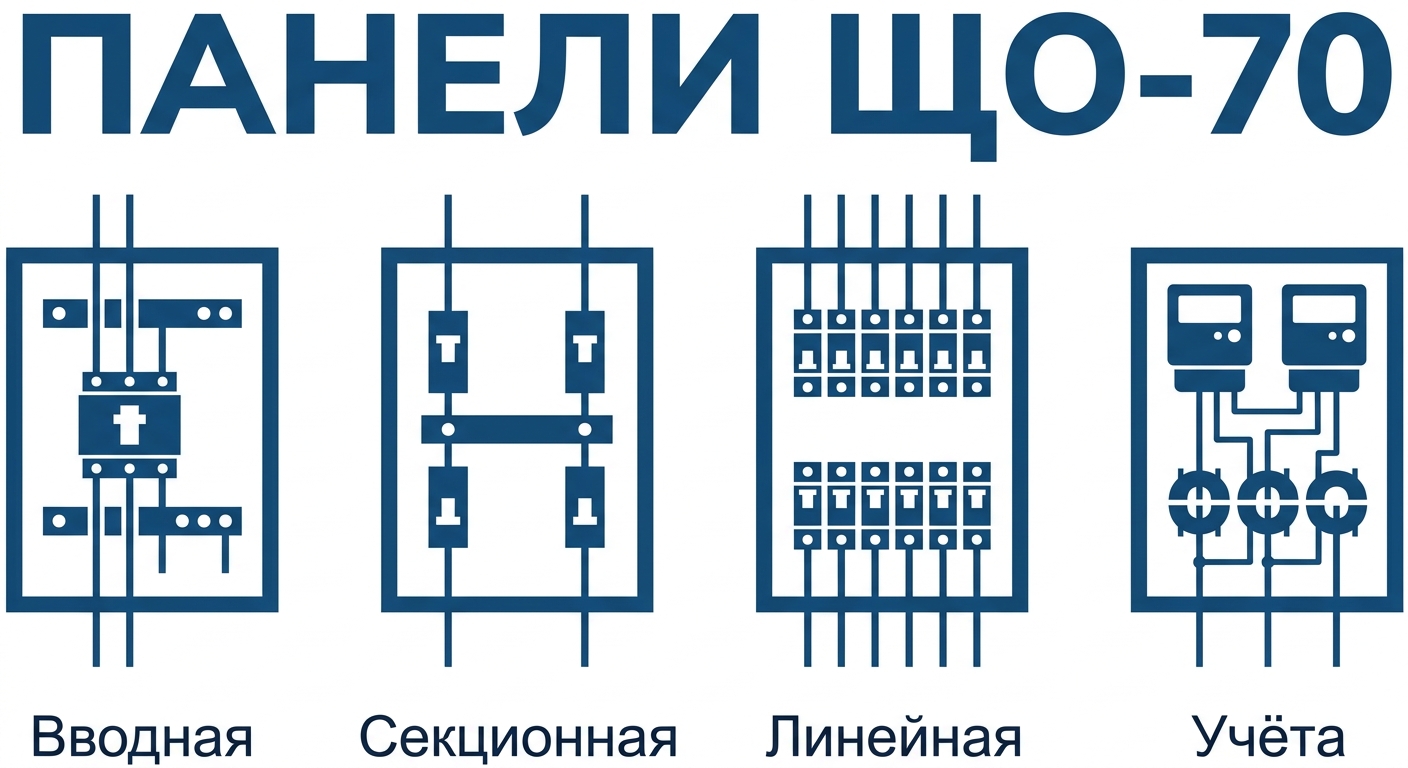

Типы панелей ЩО-70 по назначению: вводная, секционная, линейная, учёта — Вводная, секционная, линейная и учётная панели ЩО-70

Как расшифровать обозначение ЩО70-1-01

В обозначении ЩО-70 буквы ЩО означают щит одностороннего обслуживания, число 70 — год разработки серии, 1970. Первая цифра после тире задаёт номер типовой схемы главных цепей, вторая группа цифр — типоисполнение по составу аппаратов. Буквенно-цифровой хвост, например УХЛ4, задаёт климатическое исполнение по ГОСТ 15150.

Условное обозначение ЩО-70: расшифровка
Часть кода	Что задаёт
ЩО	щит одностороннего обслуживания
70	год разработки серии — 1970
первая цифра после тире	номер типовой схемы главных цепей (ввод, секция, отходящие линии)
вторая группа цифр	номер типоисполнения по составу аппаратов
буква климатики	исполнение и категория размещения по ГОСТ 15150 — обычно УХЛ4

Пример: ЩО70-1-01 УХЛ4 — панель одностороннего обслуживания по типовой схеме 1, типоисполнение 01, для отапливаемых помещений. Номер схемы выбирают по функции панели в секции РУ.

Калькулятор тока главных цепей

Считаем расчётный ток секции и подбираем номинал из ряда серии.

Раскладка расчёта

Расчётный ток, А 1 283,04

Запас, А 256,61

Ток главных цепей, А 1 540 А

Результат округляют вверх до ближайшего номинала ряда. Точный выбор делается по проекту РУ с учётом токов короткого замыкания и селективности защит.

Подобрать панели ЩО-70

Как из панелей собирается щит

Панели ставят в один ряд в электропомещении, образуя единый щит, либо друг напротив друга. При двухрядном расположении их соединяют шинными мостами, габариты которых определяет план размещения оборудования. Из панелей набираются секции распределительного устройства низкого напряжения — вводные, секционные и линейные.

ЩО-70 и ГРЩ: это не альтернативы

Панель ЩО-70 — тип изделия, главный распределительный щит — функция на объекте. ГРЩ вполне может быть набран из панелей ЩО-70, поэтому сравнивать их как конкурирующие решения неверно. Выбор идёт не между ними, а между током главных цепей и составом аппаратуры внутри панели.

Комплектация и АВР

В вводных и секционных панелях ставят автоматические выключатели, разъединители или разъединители с предохранителями. При необходимости панели комплектуются трансформаторами тока и приборами учёта и измерения. Автоматический ввод резерва организуется по запросу при формировании распределительного устройства — принцип работы разобран в материале про АВР.

Почему сталь до 5 мм

Конструкция сварная из листогнутых профилей, толщина стали от 1,5 до 5 мм — толще, чем у распределительных шкафов. Причина в токах: при 4000 А короткое замыкание создаёт электродинамические усилия, которые должна выдержать рама панели. Эксплуатация только в электропомещениях при температуре от минус 25 до плюс 40 °C.

Сколько стоит панель ЩО-70

Открытый ориентир сибирского завода — от 25 000 ₽ за панель. Стоимость секции складывается из числа панелей, номинального тока главных цепей, типа коммутационных аппаратов и комплектации приборами учёта. Шинные мосты при двухрядном расположении считаются отдельно. Пришлите схему РУ — подберём исполнителя и рассчитаем за 1 час.

Справочник по панелям ЩО-70 в PDF

Скачать в PDF: Панели ЩО-70 — параметры серии, типы панелей по назначению и расшифровка обозначения.

Как заказать

Присылаете файл1 минута
DXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
Считаем по рыночным ценамдо 1 рабочего дня
Раскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
Передаём заявку исполнителю
Вы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.

Частые вопросы

Что такое панель ЩО-70?

Панель низкого напряжения для комплектования распределительных устройств до 1000 В переменного тока частотой 50 Гц. Из панелей набирают секции РУ низкого напряжения: приём и распределение энергии, защита от перегрузок и коротких замыканий, измерение и учёт.

На какие токи выпускают ЩО-70?

Номинальный ток главных цепей — 630, 1000, 1600, 2500, 3200 и 4000 А. Это существенно выше, чем у распределительных шкафов ШР с их пределом 400 А: ЩО-70 работает на вводе и магистральном распределении, а не на отдельных линиях.

Чем ЩО-70 отличается от ГРЩ?

ЩО-70 — это тип панели, из которых собирается щит. Главный распределительный щит — функция объекта, и он может быть набран как раз из панелей ЩО-70. То есть противопоставление некорректное: одно собирается из другого.

Как панели соединяются между собой?

Панели ставят в один ряд в помещении, образуя единый щит, либо друг напротив друга. При двухрядном расположении панели соединяются шинными мостами, габариты которых определяются планом расположения оборудования на площадке.

Можно ли организовать АВР на ЩО-70?

Да, автоматический ввод резерва организуется по запросу при формировании распределительного устройства. В вводных и секционных панелях устанавливают автоматические выключатели, разъединители или разъединители с предохранителями.

Какая толщина стали у панели ЩО-70?

От 1,5 до 5 мм — заметно толще, чем у распределительных шкафов с их 1,5–3 мм. Конструкция сварная из листогнутых профилей: токи до 4000 А требуют жёсткой рамы и устойчивости к электродинамическим усилиям при коротком замыкании.

Где можно ставить ЩО-70?

Только в электропомещениях, температура эксплуатации от минус 25 до плюс 40 °C, высота до 1000 м над уровнем моря. Наружной установки для этой серии не предусмотрено — в отличие от шкафов в исполнении У2 и УХЛ2.

Сколько стоит панель ЩО-70?

Ориентир по открытому каталогу сибирского завода — от 25 000 ₽ за панель. Цена зависит от номинального тока главных цепей, типа коммутационных аппаратов и комплектации приборами учёта и трансформаторами тока. Пришлите схему РУ — подберём исполнителя.
