Щит освещения ОЩВ, ОЩН, УОЩВ: 12–48 модулей, IP31

Коротко

Щит освещения принимает и распределяет питание на групповые линии освещения, защищая их от перегрузок и коротких замыканий. Обозначения различаются: ОЩВ — встраиваемый, ОЩН — навесной, УОЩВ — с учётом. Ряд корпусов от 12 до 48 модулей, степень защиты IP31 или IP54.

данные 07.2026 ·

ОЩВ, ОЩН, УОЩВ: что означают обозначения

Осветительные щиты выпускают под разными индексами: ОЩВ означает встраиваемое исполнение, ОЩН навесное, УОЩВ добавляет учёт электроэнергии. Обозначения у заводов расходятся, одна конструкция встречается под несколькими индексами. При заказе опираются на состав аппаратуры и способ монтажа, а не на буквенный код.

Щиты освещения: обозначения и что за ними стоит
Обозначение	Что означает
ОЩВ	осветительный щиток встраиваемый
ОЩН	осветительный щиток навесной
УОЩВ	устройство осветительное щитовое встраиваемое, с учётом
ЩО	щиток осветительный, общее обозначение группы
ЯУО	ящик управления освещением, автоматика включения

Обозначения различаются у заводов: одна и та же конструкция встречается под разными индексами. При заказе опираются на состав аппаратуры и способ монтажа, а не на буквенный индекс из чужого каталога.

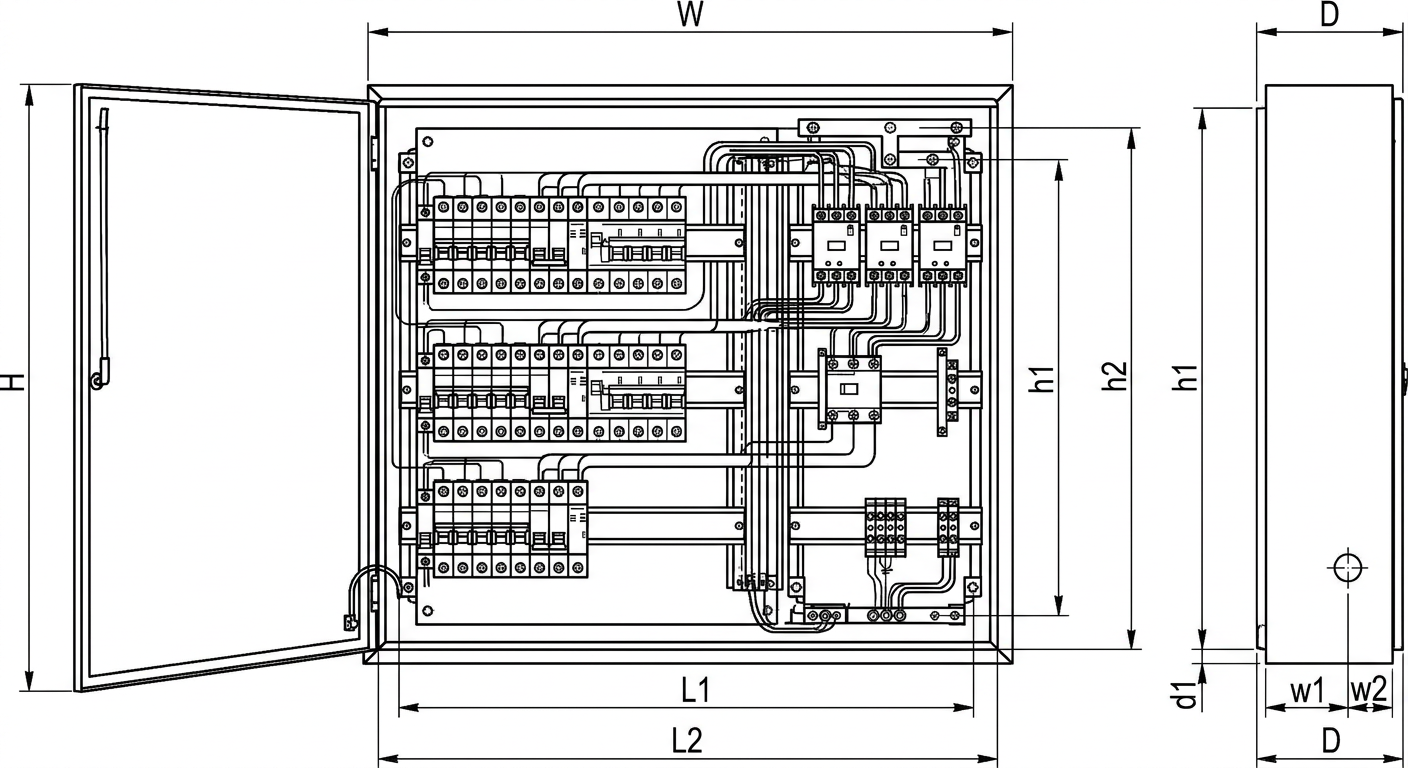

Щит освещения с автоматами и контакторами — Щит освещения: автоматы, контакторы

Калькулятор ёмкости щита освещения

Считаем модули: однополюсный автомат — 1 модуль, двухполюсный — 2, дифавтомат — 2 и более.

Раскладка расчёта

Занято автоматами, модулей 20

Ввод, модулей 3

Запас, модулей 5,75

Нужная ёмкость, модулей 29 модулей

Дифавтоматы разных производителей занимают от 2 до 4 модулей — при плотной компоновке ширину сверяют по каталогу конкретной марки.

Подобрать щит освещения

Щиток освещения и ящик управления ЯУО

Осветительный щиток распределяет питание по группам и защищает линии, а ящик управления освещением включает и выключает свет по таймеру, фотореле или команде диспетчера. Задачи разные, поэтому на объекте эти устройства чаще соседствуют, чем заменяют друг друга. Управление можно встроить и в сам щиток.

Щиты освещения 12-48 модулей, IP31 и IP54 — Щиты освещения: 12-48 модулей

Сколько модулей закладывать

Ёмкость считают в модулях, а не в группах: однополюсный автомат занимает один модуль, двухполюсный два, дифференциальный автомат от двух и больше. К расчётному числу добавляют запас на развитие — типовой ряд корпусов идёт на 12, 18, 24, 36 и 48 модулей. Тот же модульный ряд используется в навесных щитах ЩРН.

Степень защиты и место установки

Для сухого помещения достаточно IP31, для подъезда, паркинга и цеха берут IP54. Для улицы к степени защиты добавляют климатическое исполнение: в сибирские морозы критична не влага, а нижняя температура работы аппаратуры. Разбор кода — на странице выбора корпуса по степени защиты.

Сколько стоит щит освещения

Открытого сибирского прайса по осветительным щитам нет: цена собирается под перечень групп. На неё влияют число модулей, марка и состав автоматов, наличие счётчика и автоматики управления, степень защиты и способ монтажа — встраиваемый или навесной. Пришлите перечень групп освещения — подберём исполнителя и рассчитаем за 1 час.

Модульный ряд корпусов щита освещения

Ёмкость щита освещения считают в модулях DIN по ГОСТ IEC 61439-3, ряд корпусов — 12, 18, 24, 36, 48 модулей. Один ряд DIN вмещает 12 модулей с шагом 17,5 мм. Однополюсный автомат группы занимает 1 модуль, двухполюсный — 2, дифавтомат — от 2. Сумму округляют вверх с запасом 25% на развитие.

Модульный ряд корпусов щитов
Ёмкость, модулей	Рядов DIN	Типовое применение
12	1	студия, малый щиток освещения
18	1–2	1–2-комнатная квартира
24	2	2-комнатная, групповой щит освещения
36	3	3-комнатная, распределение по этажу
48	4	крупный щит освещения, административный этаж

Ряд ёмкостей DIN-корпусов по ГОСТ IEC 61439-3. Однополюсный автомат — 1 модуль (шаг 17,5 мм), двухполюсный — 2, дифавтомат — от 2. Сумму аппаратов округляют вверх до ближайшей ёмкости с запасом 20–30%.

Место щита освещения в схеме

Щит освещения — конечный узел схемы: он получает 1 линию от этажного или распределительного щита и делит её на групповые линии светильников. Ток ввода щитка освещения обычно до 63 А, отходящие группы защищают автоматами 10–16 А. Выше по схеме стоят ПР до 1250 А и ВРУ здания до 2000 А.

Уровни выше — на страницах пункта распределительного ПР и ВРУ.

Щиты в схеме электроснабжения: уровни и токи
Уровень	Щит	Ток, А	Что делает
1	ГРЩ	до 2000	принимает от подстанции, раздаёт по ВРУ и щитам
2	ВРУ	до 2000	ввод здания, распределение по стоякам
3	ЩЭ	до 100	этаж: учёт и распределение по квартирам
4	ЩК	до 63	ввод в квартиру, групповые линии

Уровни по ПУЭ гл.7. От ГРЩ ток убывает вниз по схеме: 2000 А на вводе объекта против 25–63 А на квартиру. Каждый уровень защищён своим вводным аппаратом.

Степень защиты щита освещения по месту установки

Степень защиты берут по месту: IP31 по ГОСТ 14254 для сухого помещения, IP54 для подъезда, паркинга и цеха. Для уличного освещения к IP54 или IP65 добавляют климатическое исполнение — в сибирские морозы до −60 °C критична нижняя температура аппаратуры, а не только влага и пыль.

Выбор степени защиты по месту установки
Степень защиты	Где применяют	Конструктивное отличие
IP31	сухое отапливаемое помещение, щитовая, серверная	без уплотнителя, допускает вентиляционные жалюзи
IP54	цех, подвал, влажное помещение, установка под навесом	уплотнитель по контуру двери
IP65	открытая улица, мойка струёй, пищевое производство	сплошной уплотнитель, герметичные вводы, без жалюзи

Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.

Нормативы для щитов освещения

Щит освещения собирают по ГОСТ Р 51321.1 и ГОСТ IEC 61439-3. Требования к групповым линиям освещения и защите задаёт ПУЭ гл.6. Степень защиты нормирует ГОСТ 14254, подтверждение соответствия — ТР ТС 004/2011 и ТР ТС 020/2011. Управление освещением по таймеру или фотореле выносят в ящик ЯУО.

Справочник по щитам освещения в PDF

Скачать в PDF: Щит освещения — типы, групповые щитки, характеристики.

Как заказать

Присылаете файл1 минута
DXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
Считаем по рыночным ценамдо 1 рабочего дня
Раскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
Передаём заявку исполнителю
Вы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.

Частые вопросы

Что такое осветительный щиток ОЩВ?

Щит для приёма и распределения электроэнергии на групповые линии освещения с защитой от перегрузок и коротких замыканий. Буква В в обозначении означает встраиваемое исполнение, Н — навесное. Внутри модульные автоматы на DIN-рейке.

Чем щит освещения отличается от обычного распределительного?

Составом групп и логикой: в осветительном преобладают однофазные группы небольшого тока, часто добавляется учёт по освещению и автоматика включения. Конструктивно это тот же модульный щит, поэтому его нередко собирают в корпусе ЩРН или ЩРВ.

Чем ОЩВ отличается от ЯУО?

Осветительный щиток распределяет и защищает линии освещения, ящик управления освещением ЯУО управляет включением: по таймеру, фотореле или командой диспетчера. Это разные задачи, и на объекте они часто соседствуют, а не заменяют друг друга.

Сколько групп освещения закладывать?

Считают по числу линий с запасом на развитие: типовой ряд корпусов идёт на 12, 18, 24, 36 и 48 модулей. Однополюсный автомат занимает один модуль, дифавтомат — два и более, поэтому ёмкость считают в модулях, а не в числе групп.

Нужен ли учёт в щите освещения?

На отдельных объектах — да, для этого есть исполнения с местом под счётчик. Уличное и общедомовое освещение часто учитывают отдельно от прочей нагрузки, чтобы разделить потребление по назначению и тарифам.

Какая степень защиты нужна щиту освещения?

Для сухого помещения хватает IP31, для подъезда, паркинга и производственных зон берут IP54. Для уличной установки степень защиты дополняют климатическим исполнением: в сибирский мороз важнее не влага, а температура работы аппаратов.

Можно ли собрать щит освещения в корпусе ЩРН?

Да, это распространённое решение: конструктивно осветительный щит — тот же модульный щит на DIN-рейках. Выбор корпуса идёт по числу модулей, способу монтажа и степени защиты, а буквенное обозначение остаётся вопросом каталога завода.

Сколько стоит щит освещения?

Цена зависит от числа модулей, состава автоматов, наличия учёта и автоматики, степени защиты и способа монтажа. Открытого сибирского прайса по осветительным щитам нет. Пришлите перечень групп и схему — подберём исполнителя и рассчитаем.
