ЯТП-0,25 — ящик с понижающим трансформатором: 12–42 В, IP31–IP54, от 10 298 ₽
Все заводские исполнения в одной таблице — напряжения, защита, автоматы — и подбор нужного за четыре клика.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru

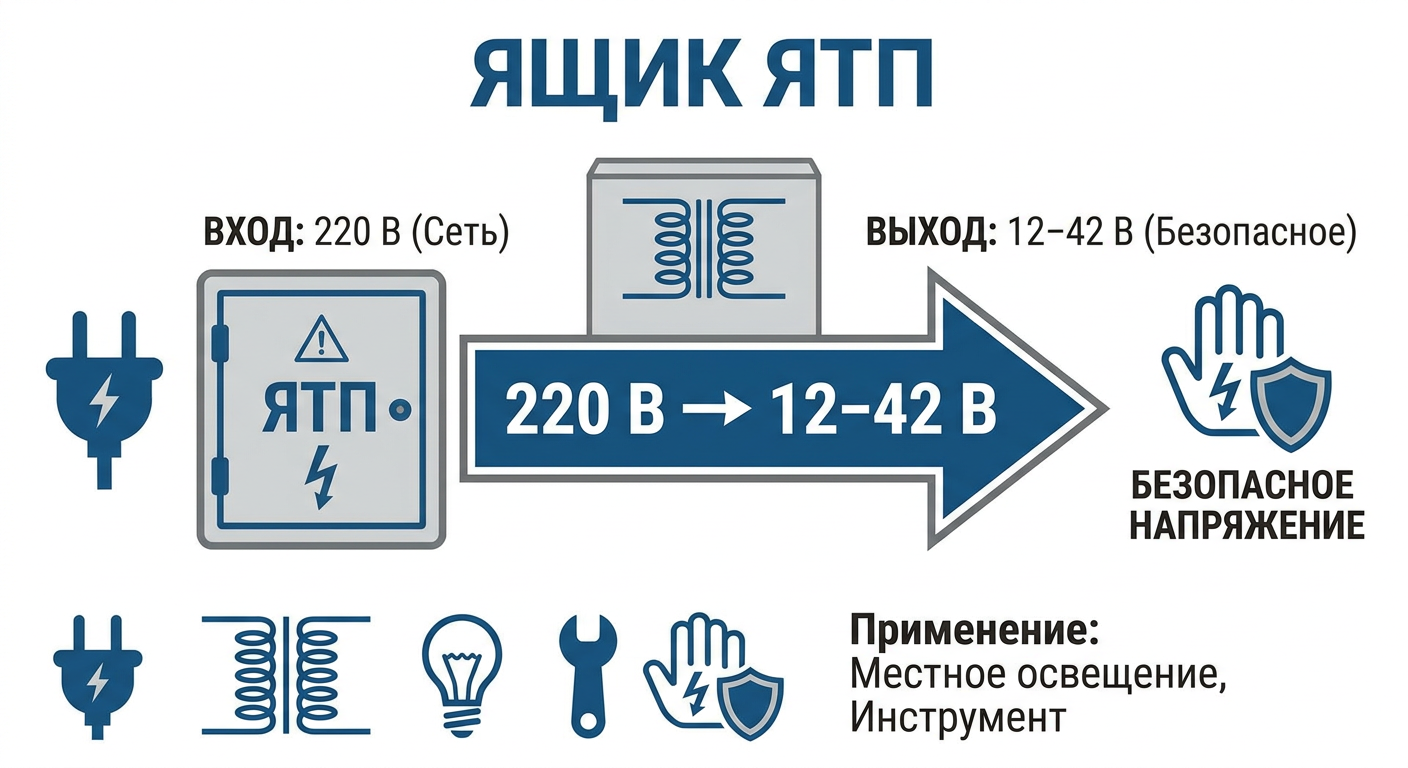

ЯТП — ящик с понижающим трансформатором: металлический корпус, внутри трансформатор 0,25 кВА, понижающий 220 В до безопасных 12, 24, 36 или 42 В для переносного освещения и ремонтных работ. Исполнения — IP31 и IP54, с 2 или 3 автоматами. Масса по каталогу завода — около 5 кг, цена розничного прайса — от 10 298 ₽.
данные 07.2026 ·
Исполнения ЯТП-0,25: напряжения, защита, цены
Заводской ряд ЯТП-0,25: вторичные напряжения 12, 24, 36 и 42 В при первичном 220 В. Степени защиты — IP31 и IP54, исполнения с 2 или 3 автоматами, климатическое У3. Масса по каталогу — 4,9–5,0 кг. Розничный прайс завода на 07.2026 — 10 298 ₽ за исполнения 12–36 В и 10 958 ₽ за 42 В.
| Вторичное напряжение, В | Степень защиты | Автоматы | Климат | Масса, кг | Цена «от», ₽ |
|---|---|---|---|---|---|
| 12 | IP31 / IP54 | 2–3 | У3 | 4,9 | 10 298 |
| 24 | IP31 / IP54 | 2–3 | У3 | 5,0 | 10 298 |
| 36 | IP31 / IP54 | 2–3 | У3 | 4,9 | 10 298 |
| 42 | IP31 / IP54 | 2–3 | У3 | 5,0 | 10 958 |
Сводка по прайсу КЭАЗ (розница, 07.2026: цены, массы, климат У3) и каталогу TDM (исполнения IP31/IP54, 2–3 автомата). Первичное напряжение — 220 В, мощность 0,25 кВА. Не оферта (ст. 435 ГК РФ).
Подбор ЯТП по условиям работ
Напряжение вторичной цепи задаётся опасностью зоны, а мощность — числом и типом переносных светильников.
Если запас в третьей строке ушёл в минус, ЯТП-0,25 не хватает. Напряжение выбирается по опасности зоны: 42 В по требованию проекта, 36 В переносное освещение, 24 и 12 В — ёмкости, котлы, особо опасные зоны.
Как устроен ЯТП

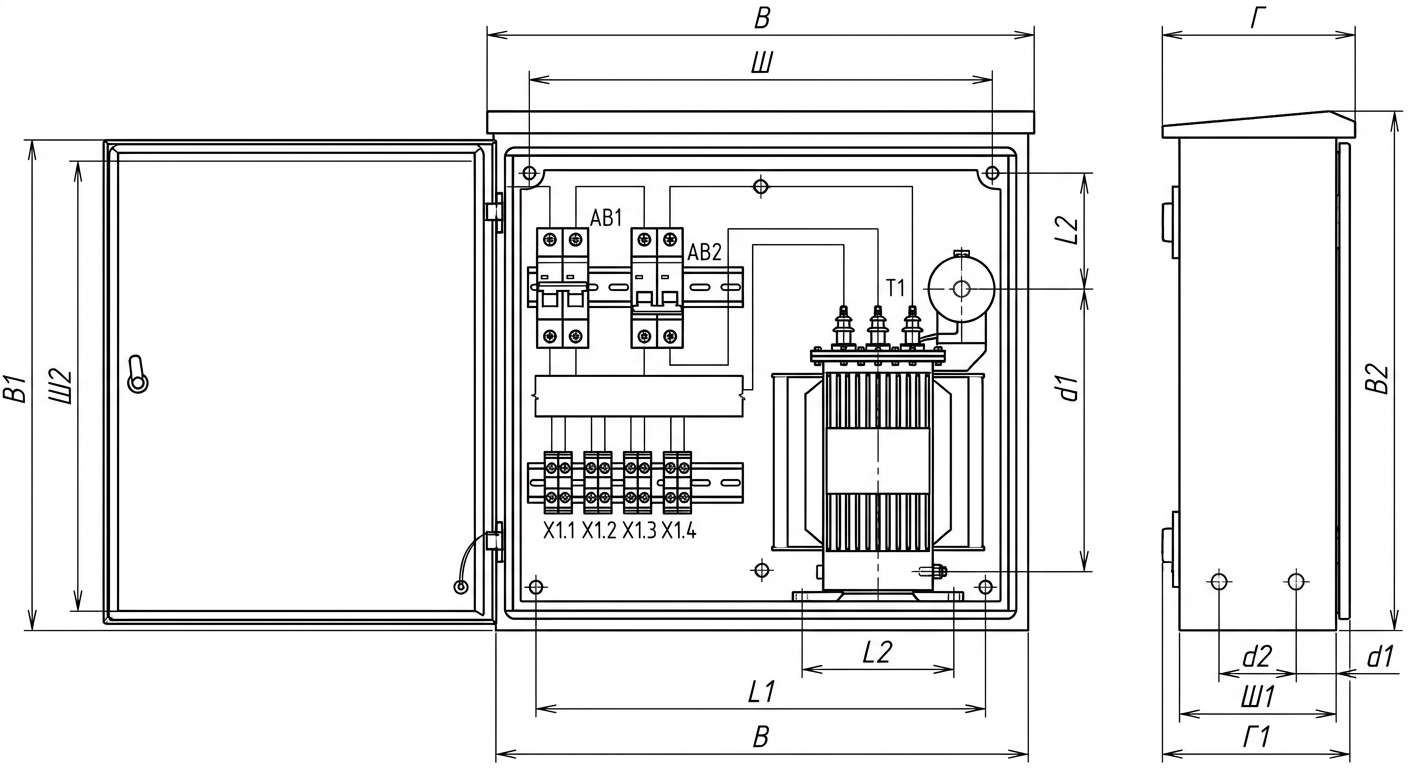

Внутри ЯТП три узла: понижающий трансформатор 0,25 кВА, аппараты защиты первичной цепи 220 В и клеммы вторичной цепи 12–42 В. Металлический корпус заземляется. Пониженное напряжение безопасно при прикосновении — поэтому от ЯТП питают переносные светильники и инструмент там, где 220 В недопустимы.
Подобрать исполнение
Цены — розничный прайс завода-изготовителя на 07.2026, ориентир, не оферта (ст. 435 ГК РФ). Цену партии и срок посчитаем по запросу.
Рассчитать за 1 часГде требуется пониженное напряжение
Правила электробезопасности требуют пониженного напряжения для переносных светильников в помещениях с повышенной опасностью и особо опасных: сырость, токопроводящая пыль и полы, металлические ёмкости, котлы, колодцы. Чем опаснее зона, тем ниже напряжение — от 42 до 12 В. ЯТП ставят у входа в такую зону, конкретное напряжение задаёт проект или инженер по охране труда.
ЯТП, ЯРП или Я5000: не перепутать
Три похожих ящика — три разные задачи. ЯТП понижает напряжение до безопасных 12–42 В. ЯРП — ящик с рубильником и предохранителями: вводное отключение и защита линии, напряжение не меняет. Я5000 — серия силовых ящиков для управления электродвигателями. Выбор начинается с задачи, а не с корпуса.
Понижает 220 В до безопасных 12–42 В: питание переносного освещения и инструмента в опасных зонах.
Рубильник и предохранители: вводное отключение и защита линии. Напряжение не меняет.
Серия силовых ящиков: пуск, реверс и защита электродвигателей.
Расшифровка обозначения ЯТП-0,25
ЯТП расшифровывается как «ящик с трансформатором понижающим». Число 0,25 — мощность трансформатора в кВА (250 ВА). В полном коде дальше идут вторичное напряжение (12, 24, 36 или 42 В), степень защиты (IP31 или IP54), число автоматов (2 или 3) и климат У3. Первичное напряжение у всего ряда — 220 В.
Степень защиты ЯТП: IP31 или IP54
ЯТП-0,25 выпускают в IP31 и IP54 по ГОСТ 14254. IP31 берут для сухого участка, IP54 — под сырость, пыль и брызги, где пониженное напряжение и требуется чаще всего. Масса от степени защиты почти не меняется — 4,9–5,0 кг, климат У3. Для наружных работ проверяют и IP, и климатическое исполнение корпуса.
Как выбрать степень защиты под сырое помещение — в разборе IP корпусов.
| Степень защиты | Где применяют | Конструктивное отличие |
|---|---|---|
| IP31 | сухое отапливаемое помещение, щитовая, серверная | без уплотнителя, допускает вентиляционные жалюзи |
| IP54 | цех, подвал, влажное помещение, установка под навесом | уплотнитель по контуру двери |
| IP65 | открытая улица, мойка струёй, пищевое производство | сплошной уплотнитель, герметичные вводы, без жалюзи |
Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.
Нормативы ЯТП: ГОСТ и ПУЭ по безопасному напряжению
Требование пониженного напряжения 12–42 В для переносного инструмента и светильников в опасных зонах закреплено в ПУЭ, глава 1.7, и в ГОСТ 12.1.038. Сам ящик — комплектное устройство по ГОСТ Р 51321.1, степень защиты IP31 и IP54 нормирует ГОСТ 14254. Трансформатор — разделительного типа, соответствие подтверждают по ТР ТС 004/2011.
Справочник по ЯТП в PDF
Скачать в PDF: Ящик с трансформатором ЯТП — исполнения, напряжения, IP.
Как заказать ЯТП
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое ЯТП?
Ящик с понижающим трансформатором: металлический корпус, внутри трансформатор 0,25 кВА, аппараты защиты и клеммы. Понижает 220 В до безопасных 12, 24, 36 или 42 В для переносного освещения и инструмента.
Какие напряжения бывают у ЯТП?
Заводской ряд ЯТП-0,25 — четыре вторичных напряжения: 12, 24, 36 и 42 В при первичном 220 В. Чем опаснее зона, тем ниже напряжение: 12 В — особо опасные помещения, 36–42 В — повышенная опасность.
Где какое напряжение требуется?
Пониженное напряжение обязательно для переносных светильников в опасных зонах: сырых помещениях, металлических ёмкостях, котлах, колодцах. Конкретное значение задаёт проект или инженер по охране труда — правило простое: чем опаснее, тем ниже.
ЯТП делают в IP31 или IP54?
Оба исполнения: IP31 — сухие отапливаемые помещения, IP54 — пыль, брызги, цех, стройплощадка под навесом. У части заводов исполнения различаются и числом автоматов — 2 или 3.
Сколько стоит ЯТП?
По розничному прайсу завода-изготовителя на 07.2026: исполнения 220/12, 220/24 и 220/36 — 10 298 ₽, исполнение 220/42 — 10 958 ₽. Это ориентир, не оферта: цена партии и срок считаются по запросу.
Сколько весит ЯТП?
По каталогу завода — 4,9–5,0 кг в зависимости от исполнения: основную массу даёт понижающий трансформатор 0,25 кВА. Монтаж навесной, на стену или конструкцию.
Чем ЯТП отличается от ЯРП?
ЯТП понижает напряжение — внутри трансформатор. ЯРП — ящик с рубильником и предохранителями: вводное отключение и защита линии, напряжение не меняет. Похожие корпуса, разные задачи.
Можно ли ЯТП в нестандартном корпусе?
Да: если типовой габарит или IP не подходят, корпус изготавливается по чертежу, а начинка — трансформатор и аппараты — ставится штатная. Для расчёта нужны габариты, IP, напряжение и число автоматов.
