Клеммные коробки металлические: 10

Коротко

Клеммная коробка — металлический корпус с наборными зажимами для соединения кабелей. Линейка идёт на 10, 20, 32 и 48 зажимов в исполнениях IP43, IP54 и IP65, корпус из оцинкованной стали, ток до 25 А при 660 В, климат −40…+60 °C. Цена розницы — от 2 260 ₽.

данные 07.2026 ·

Типоразмеры: зажимы, защита, габариты, цены

Линейка закрывает четыре ступени по числу зажимов: 10, 20, 32 и 48, каждая в исполнениях IP43, IP54 или IP65. Габариты растут с 215 на 175 на 100 миллиметров до 345 на 365 на 107, масса — с 1,45 до 5,42 килограмма. Розничные цены на июль 2026 — от 2 260 до 15 280 рублей.

Металлические клеммные коробки: типоразмеры и цены
Модель	Степень защиты	Габариты ВхШхГ, мм	Зажимов	Масса, г	Цена «от», ₽
КЗНА-08	IP43	215x175x100	10	1450	2 260
КЗНС-08	IP54	215x175x100	10	1544	3 080
КЗНС-08	IP65	215x175x100	10	1700	4 150
КЗНА-16	IP43	336x175x100	20	2090	3 230
КЗНС-16	IP54	336x175x100	20	2295	5 150
КЗНС-16	IP65	336x175x100	20	2500	5 780
КЗНС-32	IP54	345x345x106	32	4479	9 470
КЗНС-32	IP65	345x345x106	32	4990	11 550
КЗНС-48	IP54	345x365x107	48	4635	10 880
КЗНС-48	IP65	345x365x107	48	5420	15 280

Линейка завода электротехнической арматуры, Новосибирская область. Корпус — оцинкованная сталь, сечение жил до 4 мм², ток до 25 А, 660 В, климат −40…+60 °C, ТУ 27.33.13.120-047. Габариты КЗНС-32 и КЗНС-48 приведены наружные, с монтажными ушами. 🔴 Цены — розница дилера на 20.07.2026: заводского прайса в открытом доступе нет. Не оферта (ст. 435 ГК РФ).

Как устроена клеммная коробка

Внутри корпуса из оцинкованной стали закреплена DIN-рейка с наборными зажимами. Кабели заходят через резьбовые вводы от M20 до M40 по бокам, свободные отверстия закрываются заглушками. Крышка держится на невыпадающих винтах, снаружи есть монтажные ушки под крепление к стене.

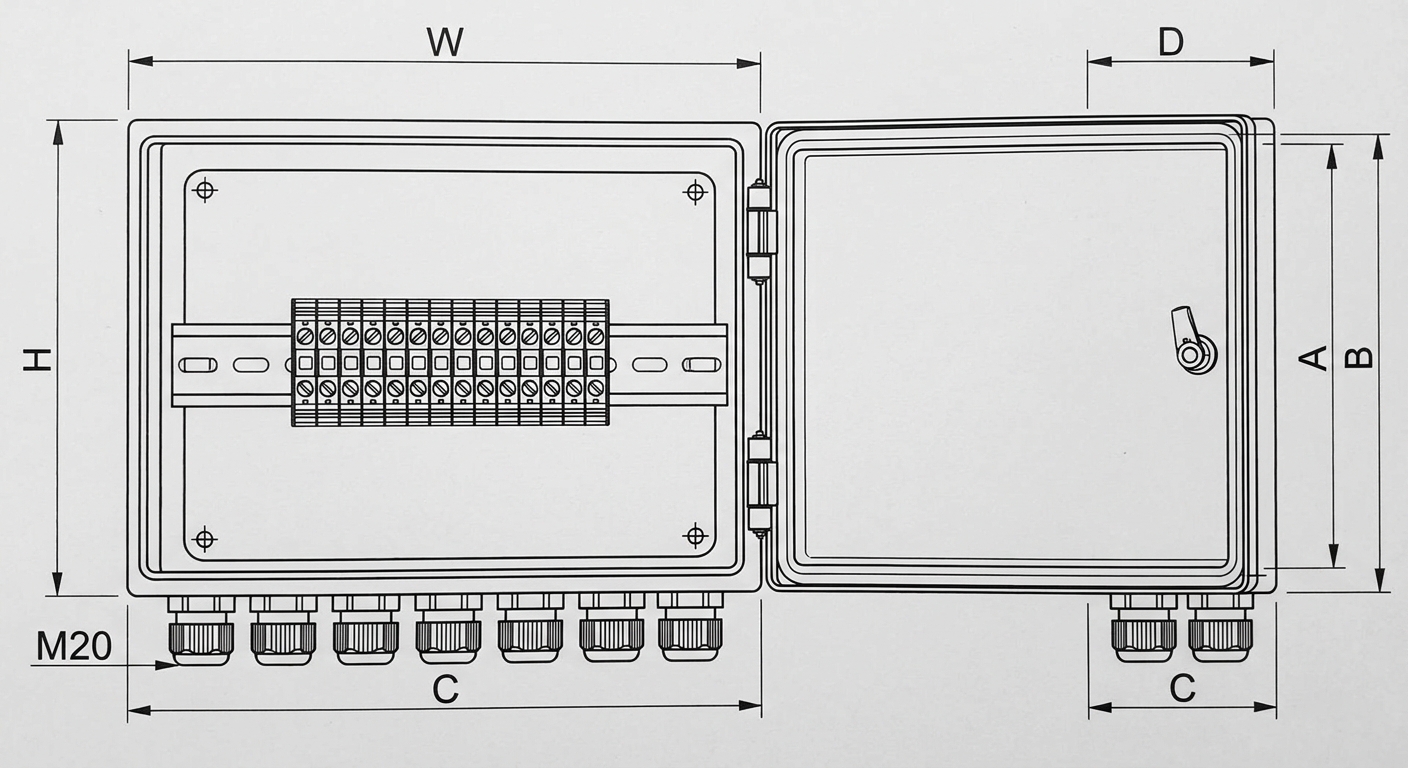

Устройство клеммной коробки: схема, не масштабный чертёж

Клеммная коробка металлическая с зажимами на рейке — Клеммная коробка: зажимы, вводы

Подобрать исполнение

Ваши параметры

МодельКЗНС-16

Габариты336x175x100 мм

Кабельные вводылатунные M25×3, M32×1

Масса2500 г

Розница дилера на 20.07.2026от 5 780 ₽

Цены — розница дилера на 20.07.2026, заводского прайса в открытом доступе нет. Ориентир, не оферта (ст. 435 ГК РФ).

Рассчитать за 1 час

Калькулятор подбора по числу жил

Считаем нужное число зажимов по кабелям и подсказываем типоразмер с запасом.

Раскладка расчёта

Жил всего 16 шт

Запас 4 шт

Вводов задействовано 4 шт

Нужно зажимов 20 шт

Полученное число округляйте вверх до ступени линейки: 10, 20, 32 или 48 зажимов. Проверьте и число вводов: у малой коробки их три, у крупной восемь.

Подобрать коробку под задачу

Степень защиты решают вводы

Разница между исполнениями не в корпусе, а в кабельных вводах. Ступенчатые поливинилхлоридные дают IP43, пластиковые — IP54, латунные с металлическими заглушками — IP65. Поэтому одна и та же коробка на 10 зажимов стоит от 2 260 рублей в IP43 и от 4 150 в IP65.

Коробка, щит или корпус по чертежу

В клеммной коробке только соединение жил, аппаратов защиты нет. Щит с монтажной панелью берут, когда нужны автоматы и приборы. Если ни один типоразмер не подходит по числу вводов или габариту, корпус считается по чертежу — это отдельная задача со своим расчётом.

Клеммная коробка

Соединение и разветвление кабелей на наборных зажимах в металлическом корпусе.

эта страница

ЩМП

Щит с монтажной панелью: та же оболочка, но под произвольную компоновку аппаратов.

разбор ЩМП →

Корпуса по IP

Как выбрать степень защиты корпуса по условиям установки.

фильтр по IP →

Классификация по степени защиты IP43, IP54, IP65

Металлические клеммные коробки идут в трёх степенях защиты по ГОСТ 14254. IP43 (серия КЗНА) — сухое помещение, пыль и брызги под углом. IP54 (КЗНС) — цех и подвал, полная защита от пыли и брызг со всех сторон. IP65 — улица и мойка струёй. На коробке 10 зажимов разница цены между IP43 и IP65 — с 2 260 до 4 150 ₽.

Что означают цифры 4, 3 и 5 в коде — в разборе степеней защиты.

Выбор степени защиты по месту установки
Степень защиты	Где применяют	Конструктивное отличие
IP31	сухое отапливаемое помещение, щитовая, серверная	без уплотнителя, допускает вентиляционные жалюзи
IP54	цех, подвал, влажное помещение, установка под навесом	уплотнитель по контуру двери
IP65	открытая улица, мойка струёй, пищевое производство	сплошной уплотнитель, герметичные вводы, без жалюзи

Три ходовые степени защиты корпусов. Температуру код IP не нормирует: для сибирской улицы нужен термошкаф с обогревом.

Ряд типоразмеров под число жил

Металлические клеммные коробки идут четырьмя ступенями по числу зажимов: 10, 20, 32 и 48. Коробка на 10 зажимов (215×175×100 мм) закрывает 2–3 кабеля по 4 жилы, на 20 (336×175×100 мм) — до 5 кабелей, на 32 и 48 — магистральные и щитовые узлы. Зажим считают на каждую жилу с запасом 25%.

Металлические клеммные коробки: типоразмеры и цены
Модель	Степень защиты	Габариты ВхШхГ, мм	Зажимов	Масса, г	Цена «от», ₽
КЗНА-08	IP43	215x175x100	10	1450	2 260
КЗНС-08	IP54	215x175x100	10	1544	3 080
КЗНС-08	IP65	215x175x100	10	1700	4 150
КЗНА-16	IP43	336x175x100	20	2090	3 230
КЗНС-16	IP54	336x175x100	20	2295	5 150
КЗНС-16	IP65	336x175x100	20	2500	5 780
КЗНС-32	IP54	345x345x106	32	4479	9 470
КЗНС-32	IP65	345x345x106	32	4990	11 550
КЗНС-48	IP54	345x365x107	48	4635	10 880
КЗНС-48	IP65	345x365x107	48	5420	15 280

Линейка завода электротехнической арматуры, Новосибирская область. Корпус — оцинкованная сталь, сечение жил до 4 мм², ток до 25 А, 660 В, климат −40…+60 °C, ТУ 27.33.13.120-047. Габариты КЗНС-32 и КЗНС-48 приведены наружные, с монтажными ушами. 🔴 Цены — розница дилера на 20.07.2026: заводского прайса в открытом доступе нет. Не оферта (ст. 435 ГК РФ).

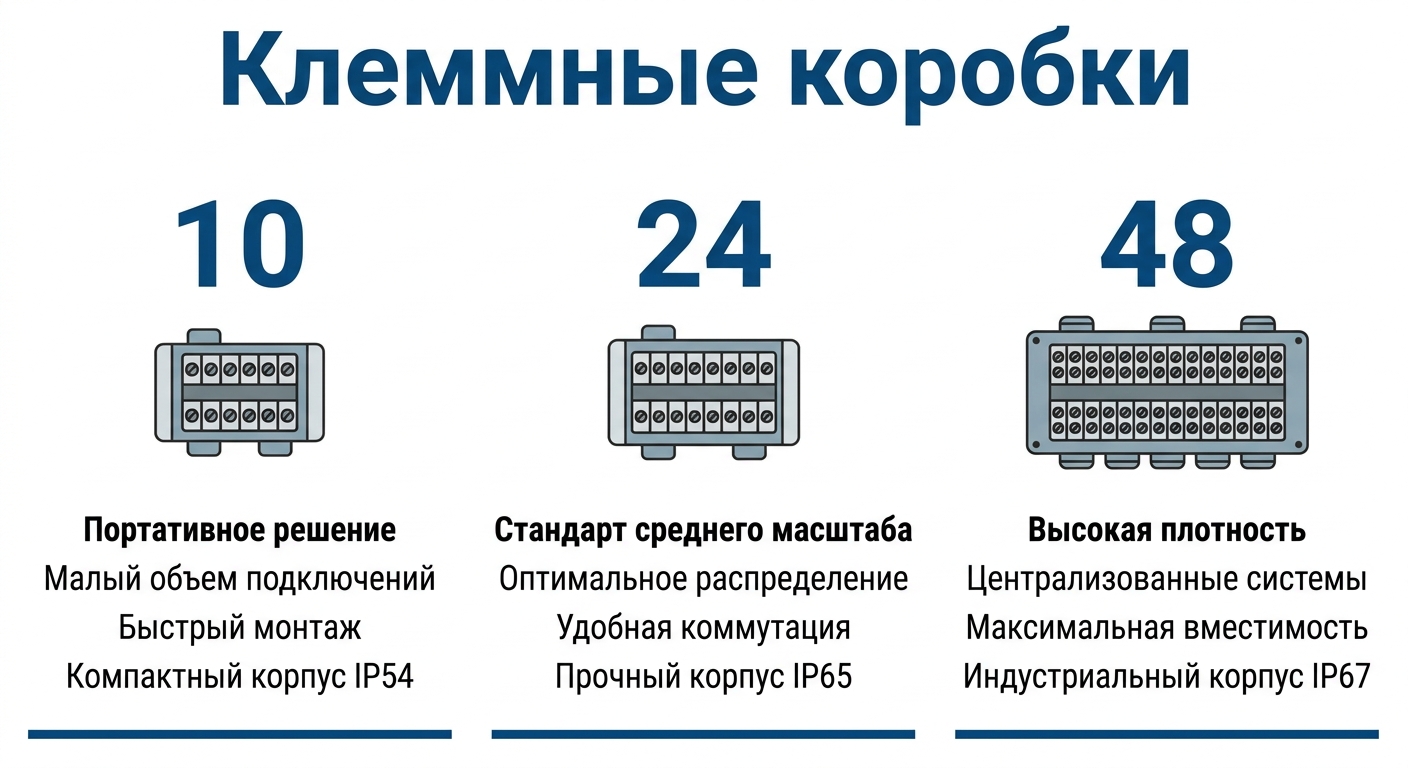

Клеммные коробки по числу зажимов 10-48 — Ряд коробок: 10-48 зажимов

Нормативы: ГОСТ 14254 и ГОСТ Р 50827

Степень защиты оболочки клеммной коробки IP43–IP65 нормирует ГОСТ 14254. Требования к коробкам и оболочкам для электроустановок задаёт ГОСТ Р 50827 (аналог ГОСТ IEC 60670). Наборные зажимы внутри — по ГОСТ IEC 60947-7-1. Соответствие металлических коробок подтверждают по ТР ТС 004/2011; сечение жил под зажим проверяют по ПУЭ.

Справочник по клеммным коробкам в PDF

Скачать в PDF: Клеммные коробки — типоразмеры, число клемм, IP.

Как заказать

Присылаете файл1 минута
DXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
Считаем по рыночным ценамдо 1 рабочего дня
Раскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
Передаём заявку исполнителю
Вы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.

Частые вопросы

Что такое клеммная коробка?

Металлический корпус с наборными зажимами внутри: в нём соединяют и разветвляют жилы кабелей. Внутри стоит DIN-рейка с зажимами, снаружи — кабельные вводы и монтажные ушки. По снятой линейке корпус делают из оцинкованной стали, сечение жил до 4 мм², ток до 25 ампер при напряжении 660 вольт.

Чем отличаются исполнения IP43, IP54 и IP65?

Разница в кабельных вводах и уплотнении. IP43 идёт со ступенчатыми поливинилхлоридными вводами — это сухое помещение. IP54 с пластиковыми вводами держит пыль и брызги. IP65 с латунными вводами и металлическими заглушками рассчитан на улицу и обмыв струёй. Одна и та же коробка в исполнении IP65 дороже IP43 примерно вдвое.

Сколько зажимов бывает в коробке?

В снятой линейке четыре ступени: 10, 20, 32 и 48 зажимов. Габарит растёт вместе с числом: от 215 на 175 на 100 миллиметров у десятизажимной до 345 на 365 на 107 у сорокавосьмизажимной. Масса при этом увеличивается с 1,45 до 5,42 килограмма.

Сколько стоит металлическая клеммная коробка?

По рознице дилера на июль 2026 года: от 2 260 рублей за коробку на 10 зажимов в исполнении IP43 и до 15 280 рублей за 48 зажимов в IP65. Средние типоразмеры на 20 зажимов идут от 3 230 до 5 780 рублей в зависимости от степени защиты. Заводского прайса в открытом доступе нет.

Какие кабельные вводы стоят в коробке?

Резьбовые метрические от M20 до M40 в зависимости от типоразмера. У десятизажимной коробки это два ввода M25 и один M32, у сорокавосьмизажимной — четыре M25, три M32 и один M40. В исполнении IP65 вводы латунные, в IP54 пластиковые, свободные отверстия закрываются заглушками.

Можно ли ставить такую коробку на улице?

Исполнение IP65 рассчитано на наружную установку: климатическое исполнение УХЛ1,5, диапазон от минус сорока до плюс шестидесяти градусов. Но код IP описывает только пыль и воду, а не температуру. Если внутри коробки живёт электроника, чувствительная к морозу, нужен обогрев — это уже термошкаф.

Чем клеммная коробка отличается от щита с монтажной панелью?

Задачей. В клеммной коробке только соединение жил на зажимах, аппаратов защиты в ней нет. Щит с монтажной панелью — универсальная оболочка под произвольную компоновку: автоматы, реле, приборы учёта. Поэтому у щита больше глубина и есть съёмная панель, а у коробки — фиксированная DIN-рейка.

Какие коробки нужны во взрывоопасной зоне?

Обычные металлические коробки туда не годятся: нужны взрывозащищённые с маркировкой вида взрывозащиты. По снятым данным производители выпускают корпуса из алюминиевого сплава со степенью защиты IP66 и маркировками вида взрывонепроницаемой оболочки и повышенной защиты. Цены на такие изделия публично не публикуются — считаются по опросному листу.
