Протяжная коробка — промежуточная точка кабельной трассы, из которой кабель протягивают по участкам. Без неё на длинных трассах с поворотами усилие протяжки повреждает изоляцию. Типовая защита от IP54 для помещений до IP66 для улицы, вводы герметизируются сальниками под диаметр кабеля.
данные 07.2026 ·
Протяжная, распределительная, клеммная: в чём разница
Различие функциональное, а не конструктивное. В протяжной коробке кабель проходит транзитом и служит точкой протяжки, в распределительной линия разветвляется, в клеммной жилы соединяются через клеммник с доступом к контактам. Один корпус становится тем или другим по наполнению, поэтому при заказе называют задачу.
| Тип | Назначение | Типовая защита |
|---|---|---|
| Протяжная коробка | промежуточная точка длинной трассы, протяжка кабеля | IP54–IP66 |
| Распределительная коробка | разветвление линии, соединение жил | IP20–IP66 |
| Клеммная коробка | соединение через клеммник с доступом к контактам | IP54–IP66 |
| Коробка с сальниками | герметичные вводы кабеля заданного диаметра | IP65–IP68 |
Разница функциональная, а не конструктивная: один и тот же корпус становится протяжным или распределительным по тому, что внутри. При заказе называют задачу и число вводов, а не только габарит.
Калькулятор числа вводов
Считаем вводы по кабелям трассы с запасом на развитие.
Сальники подбирают по наружному диаметру каждого кабеля отдельно. Добавить ввод в смонтированную коробку на объекте сложнее, чем заложить его при изготовлении.
Зачем разбивать трассу
Кабель нельзя протянуть в трубе или гофре на любую длину: усилие растёт с каждым метром и особенно резко на поворотах, а вместе с ним растёт риск повредить изоляцию. Протяжные коробки делят трассу на участки, которые протягиваются по отдельности. Шаг берут из проекта — на прямом участке он больше, чем на трассе с изгибами.
Степень защиты и вводы
Заявленный IP корпуса работает только с правильными вводами: герметичность даёт сальник, подобранный под наружный диаметр конкретного кабеля, а не сам корпус. Неиспользованные отверстия закрывают заглушками, иначе степень защиты теряется. Разбор кода — на странице степеней защиты по ГОСТ 14254.
Металл или пластик
Пластиковый корпус дешевле и не корродирует, металлический прочнее при ударных нагрузках и нужен там, где требуется заземление корпуса. На промышленных объектах, открытых эстакадах и в цехах чаще берут металл — он же ремонтопригоден и позволяет добавить ввод на месте.
Нестандартные коробки
Корпус коробки — гнутое изделие из листа с вводами в заданных местах, то есть обычная листообработка. Нестандартный габарит, нетиповое расположение вводов или особая среда решаются изготовлением по чертежу. Для расчёта нужны габариты, число и места вводов, диаметры кабелей, степень защиты и материал.
Типоразмерный ряд протяжных коробок

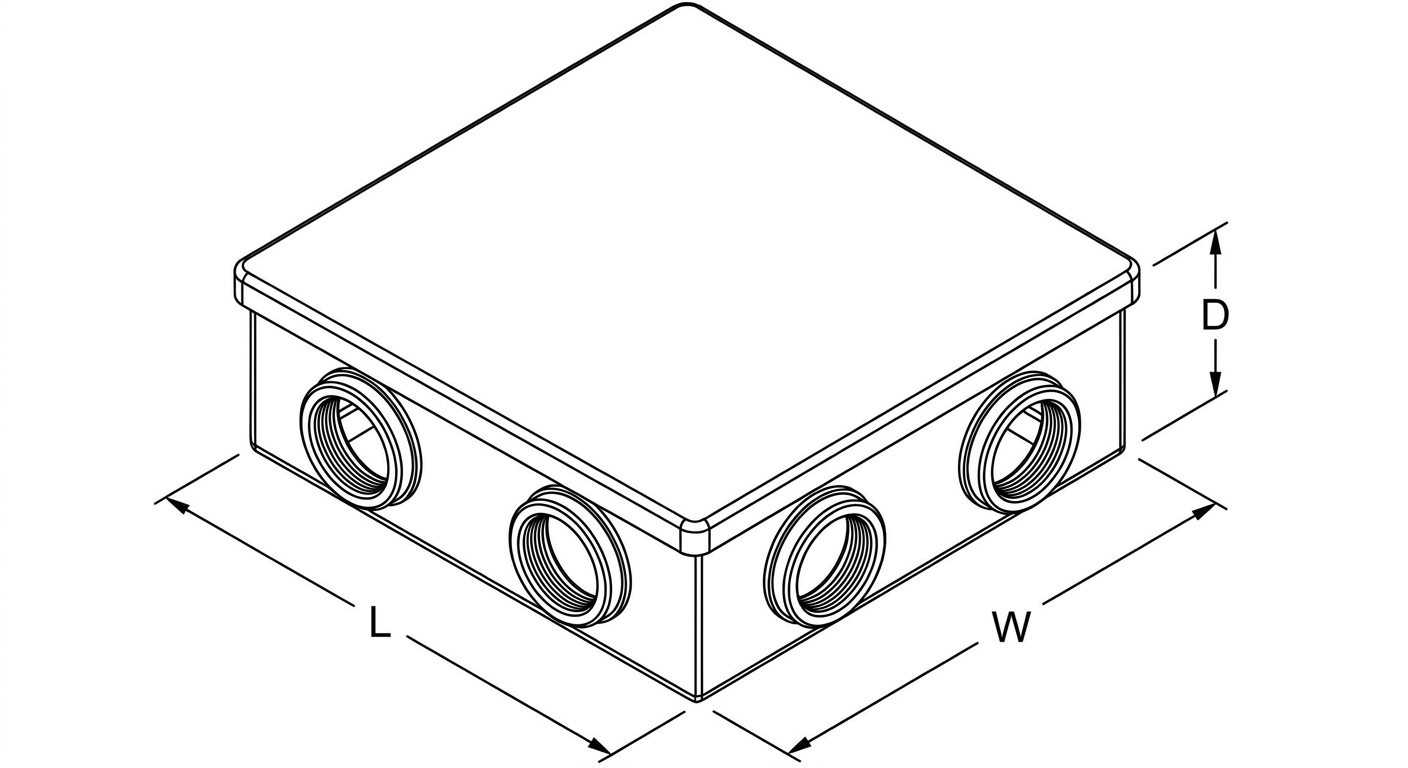

Металлические протяжные коробки идут ходовым рядом от 100×100×50 мм до 600×600×250 мм. Малые 100×100 и 150×150 берут под 2–4 ввода, средние 300×300 — под 6–10 вводов, крупные 600×600 — под магистральную протяжку. Размер коробки считают по числу и диаметру кабелей: радиус изгиба жилы не меньше 10 диаметров.
| Тип | Назначение | Типовая защита |
|---|---|---|
| Протяжная коробка | промежуточная точка длинной трассы, протяжка кабеля | IP54–IP66 |
| Распределительная коробка | разветвление линии, соединение жил | IP20–IP66 |
| Клеммная коробка | соединение через клеммник с доступом к контактам | IP54–IP66 |
| Коробка с сальниками | герметичные вводы кабеля заданного диаметра | IP65–IP68 |
Разница функциональная, а не конструктивная: один и тот же корпус становится протяжным или распределительным по тому, что внутри. При заказе называют задачу и число вводов, а не только габарит.
Толщина стали и покрытие коробки
Металлическую протяжную коробку делают из стали 0,8–1,5 мм: малые до 200 мм — 0,8–1,0 мм, средние и крупные — 1,2–1,5 мм. Покрытие — порошковая окраска по RAL или горячее цинкование для улицы. Крышку сажают на винты по периметру, под неё ставят резиновый уплотнитель, если исполнение от IP54.
Степень защиты коробки: коротко

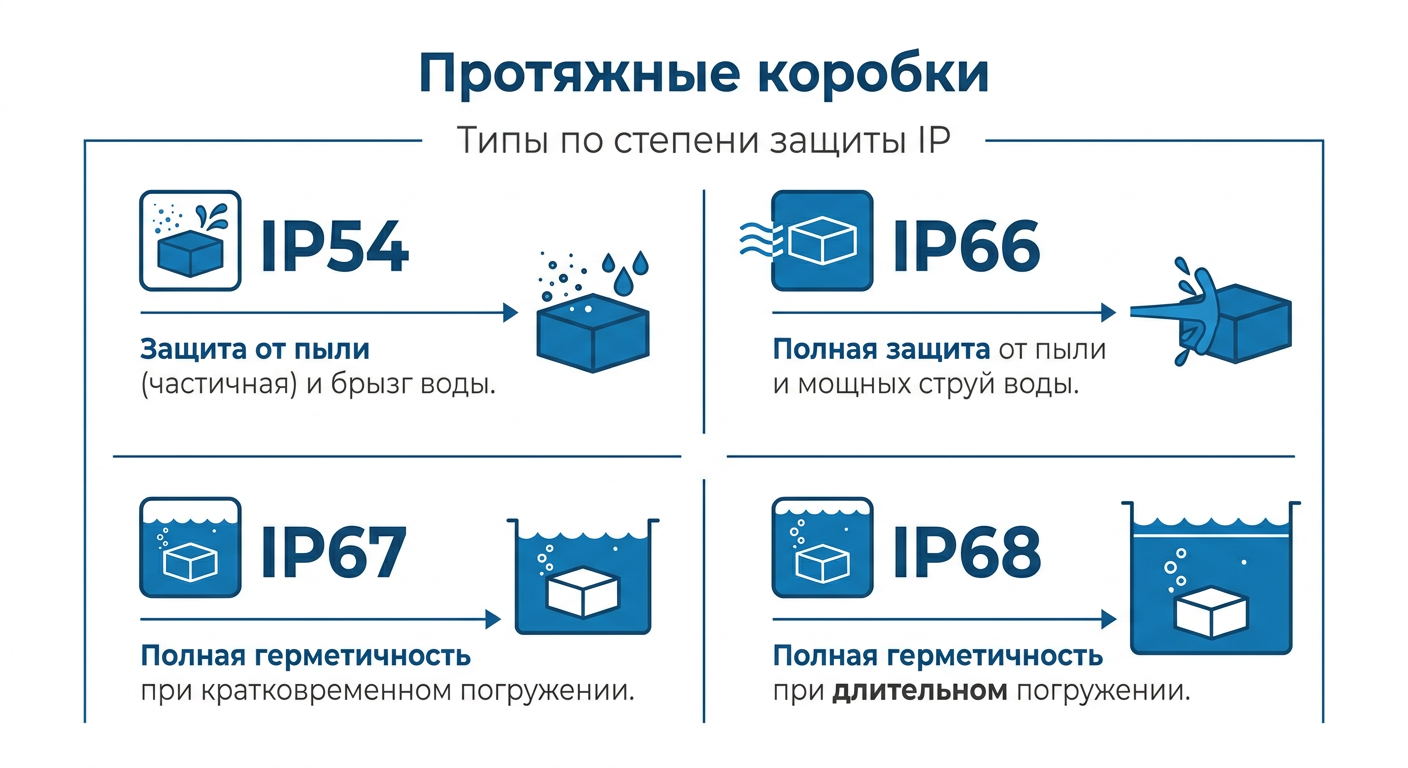

Протяжные коробки выпускают от IP20 в сухих помещениях до IP66 на улице по ГОСТ 14254. В цеху ходовые IP54–IP55, на открытой трассе — IP65–IP66. Первая цифра 0–6 — пыль, вторая 0–6 — вода. Полная расшифровка кода и матрица выбора — в [таблице выбора IP](/korpusa/po-stepeni-zashchity-ip/).
Монтаж протяжной коробки на трассе
Коробку крепят к стене, потолку или лотку на 2–4 винта или дюбеля. По ПУЭ протяжные точки ставят на прямом участке через каждые 10–15 м и в местах поворота трассы на угол более 90 градусов. Коробку размещают в доступном месте: до крышки должен доставать монтажник, поэтому под потолком её не прячут.
Точку протяжки ставят там, где кабель меняет направление или трасса длиннее 15 м — коробка разгружает тяжение кабеля при затяжке.
Нормативы для протяжных коробок
Степень защиты нормирует ГОСТ 14254 (код IP). Требования к прокладке кабеля и расстановке протяжных точек — ПУЭ, глава 2.1. Материал и негорючесть корпуса — ГОСТ IEC 60670-1 для монтажных коробок. Расстояние между точками протяжки на прямом участке по ПУЭ не превышает 15 м, чтобы кабель протягивался без чрезмерного тяжения.
Справочник по протяжным коробкам в PDF
Скачать в PDF: Протяжные коробки — типоразмерный ряд, применение.
Как заказать
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Зачем нужна протяжная коробка?
Кабель нельзя тянуть в трубе или гофре бесконечно: на длинных трассах и поворотах усилие протяжки растёт, изоляция повреждается. Протяжные коробки ставят промежуточными точками, из которых кабель протягивают по участкам, а не по всей длине сразу.
Чем протяжная коробка отличается от распределительной?
Задачей, а не корпусом. В протяжной кабель проходит транзитом и служит точкой протяжки, в распределительной линия разветвляется и жилы соединяются. Один и тот же корпус становится тем или другим по наполнению.
Через какое расстояние ставят протяжные коробки?
Шаг зависит от числа поворотов трассы и жёсткости кабеля: каждый поворот резко увеличивает усилие протяжки. Конкретные расстояния берут из проекта и требований к прокладке, а не из универсального правила — на прямом участке шаг больше, чем на трассе с изгибами.
Какая степень защиты нужна?
Для сухих помещений хватает IP54, для улицы, влажных и запылённых зон берут IP65 и выше. С ростом степени защиты появляются требования к вводам: герметичность даёт не сам корпус, а правильно подобранные сальники под диаметр кабеля.
Металлическая или пластиковая коробка?
Пластик дешевле и не корродирует, металл прочнее при механических нагрузках и нужен там, где требуется заземление корпуса или стойкость к удару. На промышленных объектах и открытых трассах чаще берут металлические.
Зачем нужны кабельные сальники?
Сальник фиксирует кабель и герметизирует ввод: без него заявленная степень защиты корпуса не работает — вода зайдёт через отверстие. Сальник подбирают по наружному диаметру конкретного кабеля, а не по размеру отверстия в корпусе.
Можно ли заказать коробку нестандартного размера?
Да, это гнутый корпус из листа с вводами в заданных местах — типовая работа листообработки. Для расчёта нужны габариты, число и расположение вводов, диаметры кабелей, степень защиты и материал.
Сколько вводов закладывать?
Считают по числу входящих и исходящих кабелей плюс запас минимум на один ввод. Неиспользованные отверстия закрывают заглушками, сохраняя степень защиты. Добавить ввод в собранную коробку на объекте сложнее, чем заложить его сразу.
