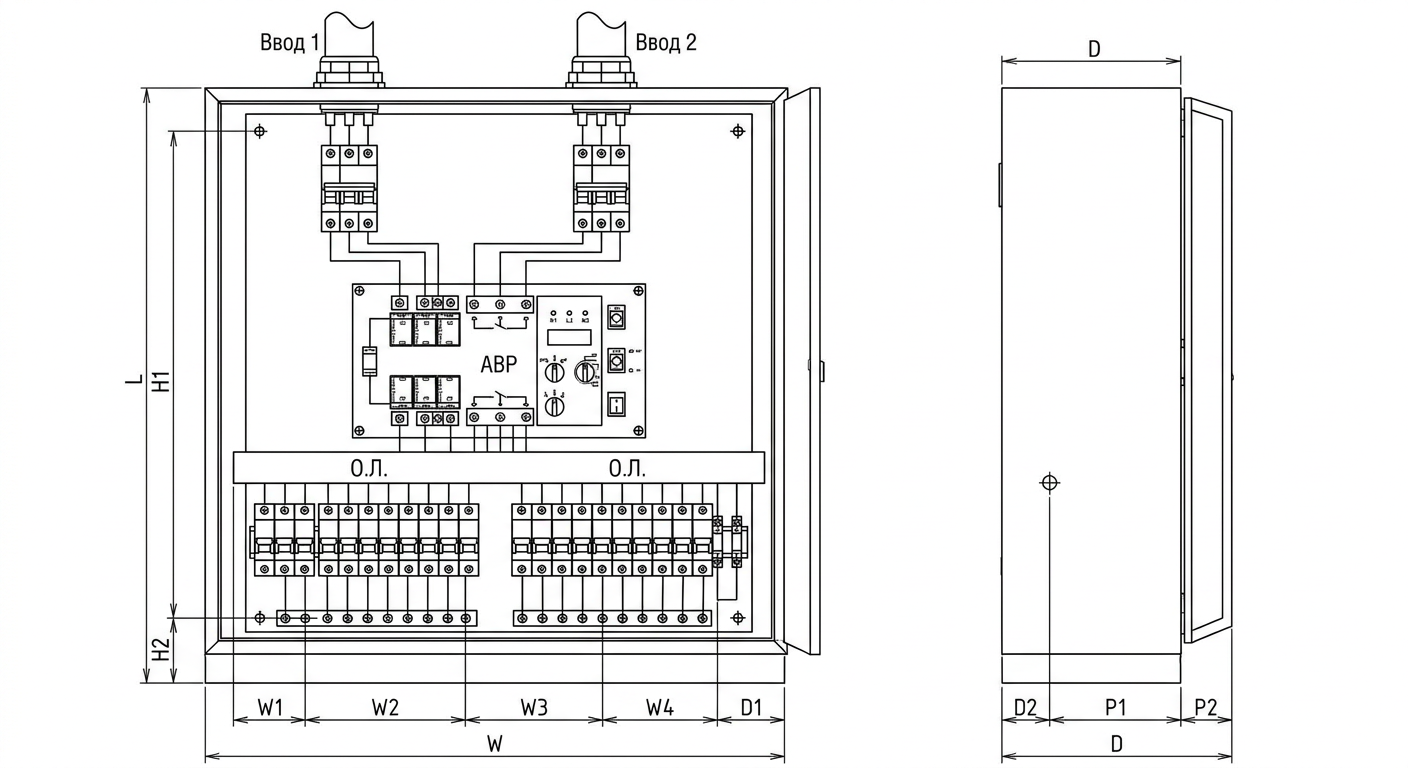

ЩАП — щит автоматического переключения на 2 ввода, типовой диапазон 25–250 А
Контакторная схема с двойной блокировкой вводов — и граница, за которой АВР собирают уже не в щите.
Удобнее почтой — пришлите чертёж и задачу: zakaz@metallobrabotka-sibiri.ru

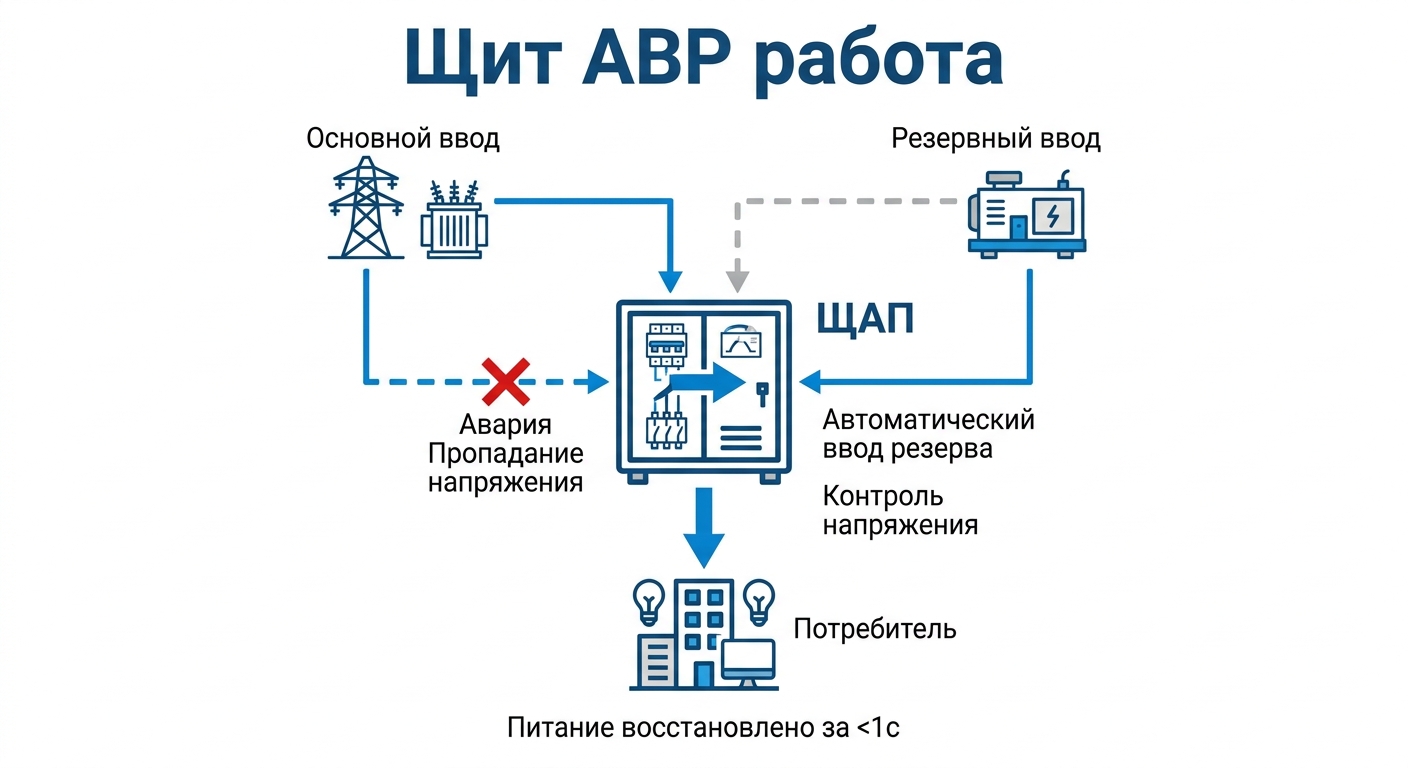

ЩАП — щит автоматического переключения, переводящий нагрузку с основного ввода на резервный при пропадании напряжения. Схема строится на 2 контакторах с механической и электрической блокировкой. Типовой диапазон токов — от 25 до 250 А, выше выгоднее автоматы с моторприводом.
данные 07.2026 ·
Как выбирают между способами переключения
Перевод нагрузки на резервный ввод решают четырьмя способами: ручной перекидной рубильник, щит ЩАП на контакторах, автоматические выключатели с моторприводом и вводные панели распределительного устройства. Порог выбора — расчётный ток и допустимое время перерыва питания, а не только стоимость оборудования.
| Решение | Как переключает | Когда применяют |
|---|---|---|
| Ручной перекидной рубильник | человек на месте | резерв нужен редко, простой допустим |
| ЩАП на контакторах | автоматически по пропаданию фазы | освещение, бытовая и общеинженерная нагрузка |
| АВР на автоматических выключателях с моторприводом | автоматически, с контролем параметров сети | ответственная нагрузка, большие токи |
| АВР на вводах ЩО-70 | в составе секции РУ | главное распределительное устройство объекта |
ЩАП — щит автоматического переключения, самое компактное из автоматических решений. Порог выбора — не только ток, но и допустимое время перерыва питания: у контакторных схем оно измеряется долями секунды, у ручного ввода — временем приезда дежурного.
Калькулятор тока для ЩАП
Считаем расчётный ток нагрузки, которую щит должен переводить на резерв.
Если результат превышает 250 А, схему на контакторах меняют на автоматы с моторприводом. Точный выбор делается по проекту с учётом пусковых токов двигателей.
Блокировка вводов: почему обязательна
Основной и резервный вводы не должны включаться одновременно: встречное включение двух источников даёт короткое замыкание. Поэтому блокировку делают двойной — механической и электрической сразу. Механическая физически не позволяет замкнуть оба контактора, электрическая разрывает цепь управления вторым при включённом первом.
Выдержка времени и самовозврат
Выдержка отстраивает автоматику от кратковременных просадок напряжения, которые проходят сами: без неё щит дёргает нагрузку при каждом провале в сети. Если резерв — генератор, задержку увеличивают на время запуска и выхода на режим. Самовозврат на основной ввод настраивают по решению проекта: автоматически после восстановления и выдержки либо вручную дежурным. Логика разобрана в материале про АВР.
Что считается резервным вводом
Вторая линия от другой секции подстанции, отдельный трансформатор или генератор. Два кабеля от одной секции резервом не являются: авария на секции обесточит оба ввода одновременно. Это проверяют по схеме электроснабжения до того, как заказывать щит.
Сколько стоит ЩАП
Открытых прайсов на щиты автоматического переключения сибирские заводы не публикуют — цена собирается под схему. На неё влияют расчётный ток, тип и марка аппаратов, наличие реле контроля фаз и напряжения, схема блокировки, степень защиты корпуса и климатическое исполнение. Пришлите однолинейную схему и расчётный ток — подберём исполнителя и рассчитаем за 1 час.
Расшифровка обозначения ЩАП
ЩАП расшифровывается как щит автоматического переключения. По функции это АВР — автоматический ввод резерва. К индексу дописывают ток аппаратов из ряда 25–250 А. ЩАП переводит нагрузку с основного ввода на резервный при пропадании напряжения, схема строится на 2 контакторах с двойной блокировкой.
| Индекс | Расшифровка |
|---|---|
| ГРЩ | главный распределительный щит |
| ВРУ | вводно-распределительное устройство |
| ЩЭ | щит этажный |
| ЩК / ЩКв | щит квартирный |
| ЩУ / ЩУР | щит учёта, Р — с распределением |
| ЩО / ОЩ | щиток осветительный |
| ЩАП | щит автоматического переключения (АВР) |
| ПР | пункт распределительный |
| Н / В | суффикс монтажа: навесной / встраиваемый |
Обозначения по ГОСТ 2.710 и заводским каталогам. Буква монтажа (Н/В) и цифра ёмкости или тока дописываются к базовому индексу; у разных заводов индексы расходятся.
Ряд номинальных токов ЩАП
Ток ЩАП на контакторах выбирают из ряда 25, 63, 100, 160, 250 А по расчётной нагрузке, переводимой на резерв. Верхний предел контакторной схемы — около 250 А. Выше 250 А выгоднее собирать АВР на автоматических выключателях с моторприводом или на 2 вводных панелях распределительного устройства.
| Ток, А | Решение переключения |
|---|---|
| 25–63 | ЩАП на контакторах, освещение и бытовая нагрузка |
| 80–160 | ЩАП на контакторах, общеинженерная нагрузка |
| 200–250 | верхний предел контакторной схемы ЩАП |
| свыше 250 | автоматы с моторприводом или АВР в панели |
Контакторную схему ЩАП применяют примерно до 250 А. Выше выгоднее автоматические выключатели с моторприводом. Ток выбирают по расчётной нагрузке, переводимой на резерв.
Категории надёжности: кому нужен ЩАП
ПУЭ гл.1.2 делит потребителей на 3 категории надёжности. Первая категория требует 2 независимых ввода с автоматическим резервированием, поэтому ЩАП или АВР для неё обязателен: медицина, лифты, серверные, котельные. Вторая категория допускает АВР или ручное переключение. Третья категория обходится одним вводом без резерва.
Логика переключения на резерв разобрана в материале про АВР.
Место ЩАП в схеме электроснабжения
ЩАП врезают между 2 вводами и защищаемой нагрузкой — обычно после ВРУ или ГРЩ, перед ответственными потребителями. При большом токе объекта резервирование выносят на уровень ГРЩ через секционирование шин до 2000 А. ЩАП на 25–250 А закрывает отдельную группу нагрузок 1 или 2 категории надёжности.
Резервирование на верхнем уровне — секционирование ГРЩ и панель АВР в ВРУ.
Справочник по ЩАП в PDF
Скачать в PDF: Щиты аварийного питания ЩАП — виды, токи, назначение.
Как заказать
- Присылаете файл1 минутаDXF, DWG, STEP или PDF — через форму на странице. Файл не публикуется и передаётся только исполнителю.
- Считаем по рыночным ценамдо 1 рабочего дняРаскладка: метры реза, врезы, гибы. Сравниваем условия исполнителей Сибири и выбираем подходящего под задачу.
- Передаём заявку исполнителюВы получаете расчёт и контакт площадки, которая берёт заказ. Дальше работаете напрямую — без наценки посредника.
Частые вопросы
Что такое ЩАП?
Щит автоматического переключения — устройство, которое переводит нагрузку с основного ввода на резервный при пропадании напряжения. Собирается на контакторах с механической и электрической блокировкой, исключающей одновременное включение двух вводов.
Чем ЩАП отличается от АВР?
АВР — это функция автоматического ввода резерва, ЩАП — конкретное щитовое исполнение этой функции на контакторах. Ту же задачу решают моторприводы на автоматических выключателях и вводные панели ЩО-70 — выбор идёт по току и требованиям к времени переключения.
Зачем нужна блокировка вводов?
Чтобы основной и резервный вводы физически не могли включиться одновременно: встречное включение двух источников приводит к короткому замыканию и повреждению оборудования. Блокировка делается механической и электрической одновременно, а не одной из них.
На какие токи собирают ЩАП?
Типовой диапазон щитов на контакторах — от 25 до 250 А, дальше выгоднее схема на автоматических выключателях с моторприводом. Конкретный номинал выбирают по расчётному току нагрузки с запасом, а не по номиналу вводного кабеля.
Что считается резервным вводом?
Вторая линия от другой секции подстанции, отдельный трансформатор или генератор. Если резервный источник — генератор, в схему добавляют задержку на его запуск и выход на режим, иначе переключение произойдёт раньше, чем появится напряжение.
Нужна ли задержка при переключении?
Да. Выдержка времени отстраивает автоматику от кратковременных просадок напряжения, которые устраняются сами. Без задержки щит будет дёргать нагрузку при каждом коротком провале в сети, что вредно для двигателей и компрессоров.
Возвращается ли нагрузка на основной ввод?
В схемах с самовозвратом — да, автоматически после восстановления основного питания и выдержки времени. В схемах без самовозврата возврат выполняет дежурный вручную, чтобы обратное переключение не пришлось на неустойчивую сеть.
Сколько стоит ЩАП?
Цена складывается из тока, типа аппаратов, схемы блокировки, наличия контроля фаз и корпуса нужной степени защиты. Открытых прайсов на щиты автоматического переключения сибирские заводы не публикуют. Пришлите схему и расчётный ток — подберём исполнителя и рассчитаем.
